开发步骤-Linux设备接入-设备虚拟化能力

DV Engine整体上开发步骤包含三部分，其中UX要求包含基于安全考虑的隐私声明，连接鉴权和可信设备管理，以及对于设备名称的展示，北向接口是由DV Engine实现，三方厂商来进行调用，进行初始化，南向接口是由DV Engine进行定义，三方厂商来实现，最终由DV Engine SDK在解析接收到手机侧发送过来的命令后进行调用，完成整个虚拟化过程。

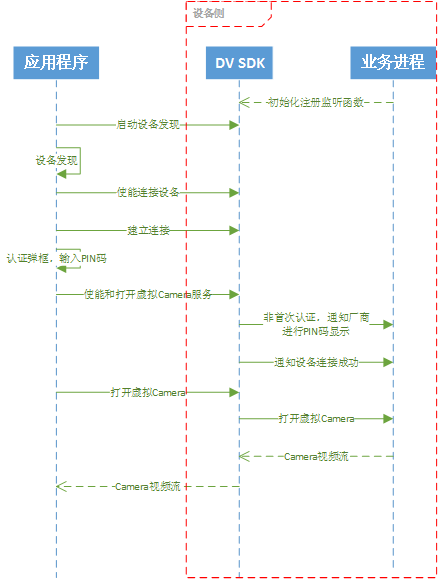

基本业务交互流程

Camera/Mic业务：

1. 当发现连接完设备后，应用程序可以调用手机侧DV Engine接口使能虚拟Camera/Mic服务。

2. 应用程序通过标准android接口，打开虚拟Camera/Mic，建立数据通道。

3. 设备侧DV Engine SDK接收到打开虚拟Camera的消息，通知设备厂商打开Camera，获取视频流。

4. 设备侧厂商推送视频流，DV Engine SDK将视频流发送到手机侧。

5. 应用程序通过标准android接口，获取到虚拟Camera/Mic数据流进行播放。

虚拟Speaker业务和上述业务流程类似，只不过是手机侧的数据流发送到设备侧在设备侧进行播放，不再进行详述。

UX要求

隐私声明
- 权限使用可知（必选）
  手机连接设备后必须给用户明确的提示，设备有显示屏的需要展示已经连接的手机名称，包括但不限于声音、指示灯或者文字等。
- 权限使用可控（必选）
  手机连接设备后必须提供用户通过相机操作主动断开DV Engine的能力，包括但不限于通过开关、菜单或者按键的选择。

  设备必须提供可以开启或者关闭DV Engine功能的入口，包括但不限于开关、菜单或者按键选择，对于DV Engine默认开关状态，需要在产品资料中说明。

  设备应具备随时中断正在使用中的DV Engine通信能力，包括但不限于通过开关、菜单或者按键关闭，用户一旦选择中断，设备应立即响应生效。
连接鉴权
- 鉴权规则（必选）
  1. 连接码鉴权（必选）
    首次连接时，输入连接码鉴权。

    非首次连接时，无需输入连接码鉴权，使用已经鉴权过的设备信息进行鉴权。

    连接码是随机值，没有设置项。
  2. 连接码通知界面（必选）
    首次连接设备，通过连接码进行鉴权。
    1. 屏幕显示连接码（可选）
      如果设备带有显示屏，则在设备上显示连接码。
    2. 语音播报连接码（可选）
      如果设备不带有显示屏，且必须在私密空间内（例如：车内），可以用设备语音播报连接码。
连接码通知规范
- 屏幕显示连接码（可选）
  1. 描述区（必选）
    内容包含标题和设备连接码，在设备上全屏显示。
  2. 连接显示界面（必选）
    展示六位数字连接码，为界面的最核心元素。
  3. 引导（可选）
    连接此设备的手机名称。
- 语音播报连接码（可选）
  1. 播报内容（必选）
    如果设备不带有显示屏，且必须在私密空间内（例如：车内），播报内容必须设备连接码，清晰的提示用户连接码内容。例如：连接码：xxxxxx。
  2. 播报引导语（可选）
    如果设备不带有显示屏，且必须在私密空间内（例如：车内），播报内容应包含引导语提示用户此时将要播报连接码。例如：请在XX设备上输入。
可信设备管理
1. 信任列表（必选）

DV Engine信任列表采用白名单方式。

2. 可信设备管理
1. 查询（可选）
  设备提供展示可信设备信息的能力，包括但不限于设备名称信息。
2. 删除（必选）
设备提供可以删除可信设备的入口，包括但不限于开关、菜单等。

删除可信设备时需弹窗提醒用户确认是否删除。
设备名称展示
上文中涉及的设备名称展示，建议显示完整手机名称，至少显示手机名称的前8个字节。

北向接口适配

设备连接和事件处理回调实现

DV_AGENT_HANDLE g_dvagentHandle = NULL;
bool g_disconnectState = false;

/* DVAgent设备状态上报 */
void DeviceChange(DV_AGENT_HANDLE handle, const char *deviceId, uint32_t idLen, int state)
{
    /* Asynchronously process 106 state. */
    switch (state) {
        case DVAGENT_DEVICE_DETECT_DISCONNECT:
            /* when receive this state, DVAgentDestoryServiceHandle and recreate the handle in another thread */
            g_disconnectState = true;
            break;
        case DVAGENT_DEVICE_CONNECTED:
            /* you can do something when recv the connected status */
            break;
        default:
            break;
    }
    return;
}
/* DVAgent服务状态上报 */
void DeviceServiceChange(DV_AGENT_HANDLE handle, const char *serviceId, uint32_t idLen, int state)
{
    return;
}
/* 接收来自DVAgent的数据 */
void DataReceive(DV_AGENT_HANDLE handle, int dataType, char *data, uint32_t dataLen)
{
    return;
}
/* 接收来自DVAgent鉴权认证过程中的PIN码并显示 */
void PinCode(const char *pinCode, uint32_t codeLen)
{
    return;
}

鉴权文件管理回调实现

int32_t GetSecureFileSize(const char *filename)
{
    FILE *fp;
    int32_t size = 0;
    if (filename == NULL) {
        printf("GetSecureFileSize param null.\n");
        return -1;
    }
    printf("Enter GetSecureFileSize, fileName:%s\n", filename);
    char filenameInBox[256] = {0};
    sprintf(filenameInBox, "%s/%s", HICHAIN_FILE_PATH, filename);
    fp = fopen(filenameInBox, "rb");
    if (fp == NULL) {
        printf("fopen null.\n");
        return 0;
    }
    if (fseek(fp, 0L, SEEK_END) != 0) {
        printf("fseek error.\n");
        fclose(fp);
        return -1;
    }
    size = ftell(fp);
    fclose(fp);
    printf("Leave GetSecureFileSize, size:%d\n", size);
    return size;
}
int32_t ReadSecureFile(const char *filename, uint32_t offset, uint8_t *buf, uint32_t len)
{
    FILE *fp;
    int32_t size = 0;
    (void)offset;
    if (filename == NULL || buf == NULL) {
        printf("ReadSecureFile param null.\n");
        return -1;
    }
    printf("ReadSecureFile, fileName:%s, len:%d\n", filename, len);
    char filenameInBox[256] = {0};
    sprintf(filenameInBox, "%s/%s", HICHAIN_FILE_PATH, filename);
    fp = fopen(filenameInBox, "rb");
    if (fp == NULL) {
        printf("fopen null.\n");
        return 0;
    }
    size = fread(buf, sizeof(uint8_t), (size_t)len, fp);
    fclose(fp);
    printf("ReadSecureFile, size:%d\n", size);
    return size;
}
int32_t WriteSecureFile(const char *filename, uint32_t offset, uint8_t *buf, uint32_t len)
{
    (void)offset;
    FILE *fp;
    size_t size;
    if (filename == NULL || buf == NULL) {
        printf("WriteSecureFile param null.\n");
        return -1;
    }
    printf("WriteSecureFile, filename:%s, len:%d\n", filename, len);
    char filenameInBox[256] = {0};
    sprintf(filenameInBox, "%s/%s", HICHAIN_FILE_PATH, filename);
    fp = fopen(filenameInBox, "wb");
    if (fp == NULL) {
        printf("fopen null.\n");
        return 0;
    }
    size = fwrite(buf, sizeof(uint8_t), (uint32_t)len, fp);
    fflush(fp);
    fclose(fp);
    printf("WriteSecureFile, size:%d\n", size);
    if (size != len) {
        printf("WriteSecureFile error.\n");
        return -1;
    }
    return 0;
}
int32_t RemoveSecureFile(const char *filename)
{
    printf("RemoveSecureFile\n");
    return 0;
}

日志函数回调实现

int32_t DeviceLogHeaderFormat(char *logInfo, size_t length)
{
    struct timeval tv;
    struct timezone tz;
    struct tm p;
    int result;
    gettimeofday(&tv, &tz);
    localtime_r(&tv.tv_sec, &p);
    result = sprintf_s(logInfo, length - 1, "%02d-%02d %02d:%02d:%02d.%03ld", 1 + p.tm_mon,
        p.tm_mday, p.tm_hour, p.tm_min, p.tm_sec, tv.tv_usec / 1000L);
    return result;
}

void DeviceLogDebug(const char *tag, const char *funcName, const char *format, ...)
{
    char logInfo[LOG_BUFFER_LEN + 1] = "";
    uint32_t len = 0;
    va_list stVaList;
    va_start(stVaList, format);
    int32_t ret = memset_s(logInfo, LOG_BUFFER_LEN, 0, LOG_BUFFER_LEN);
    if (ret != 0) {
        return;
    }

    uint32_t result = DeviceLogHeaderFormat(logInfo, LOG_BUFFER_LEN);
    if (result < 0) {
        va_end(stVaList);
        return;
    }

    len += result;
    result = sprintf_s(logInfo + len, LOG_BUFFER_LEN - len, "[%s-%s-%s]", tag, funcName, "Debug");
    if (result < 0) {
        va_end(stVaList);
        return;
    }

    len += result;
    result = vsprintf_s(logInfo + len, LOG_BUFFER_LEN - len, (const char *)format, stVaList);
    if (result < 0) {
        va_end(stVaList);
        return;
    }
    printf("%s\n", logInfo);
    va_end(stVaList);
    return;
}

void DeviceLogInfo(const char *tag, const char *funcName, const char *format, ...)
{
    char logInfo[LOG_BUFFER_LEN + 1] = "";
    uint32_t len = 0;
    va_list stVaList;
    va_start(stVaList, format);
    int32_t ret = memset_s(logInfo, LOG_BUFFER_LEN, 0, LOG_BUFFER_LEN);
    if (ret != 0) {
        return;
    }

    uint32_t result = DeviceLogHeaderFormat(logInfo, LOG_BUFFER_LEN);
    if (result < 0) {
        va_end(stVaList);
        return;
    }

    len += result;
    result = sprintf_s(logInfo + len, LOG_BUFFER_LEN - len, "[%s-%s-%s]", tag, funcName, "Info");
    if (result < 0) {
        va_end(stVaList);
        return;
    }

    len += result;
    result = vsprintf_s(logInfo + len, LOG_BUFFER_LEN - len, (const char *)format, stVaList);
    if (result < 0) {
        va_end(stVaList);
        return;
    }
    printf("%s\n", logInfo);
    va_end(stVaList);
    return;
}

void DeviceLogWarning(const char *tag, const char *funcName, const char *format, ...)
{
    char logInfo[LOG_BUFFER_LEN + 1] = "";
    uint32_t len = 0;
    va_list stVaList;
    va_start(stVaList, format);
    int32_t ret = memset_s(logInfo, LOG_BUFFER_LEN, 0, LOG_BUFFER_LEN);
    if (ret != 0) {
        return;
    }

    uint32_t result = DeviceLogHeaderFormat(logInfo, LOG_BUFFER_LEN);
    if (result < 0) {
        va_end(stVaList);
        return;
    }

    len += result;
    result = sprintf_s(logInfo + len, LOG_BUFFER_LEN - len, "[%s-%s-%s]", tag, funcName, "Warn");
    if (result < 0) {
        va_end(stVaList);
        return;
    }

    len += result;
    result = vsprintf_s(logInfo + len, LOG_BUFFER_LEN - len, (const char *)format, stVaList);
    if (result < 0) {
        va_end(stVaList);
        return;
    }
    printf("%s\n", logInfo);
    va_end(stVaList);
    return;
}

void DeviceLogError(const char *tag, const char *funcName, const char *format, ...)
{
    char logInfo[LOG_BUFFER_LEN + 1] = "";
    uint32_t len = 0;
    va_list stVaList;
    va_start(stVaList, format);
    int32_t ret = memset_s(logInfo, LOG_BUFFER_LEN, 0, LOG_BUFFER_LEN);
    if (ret != 0) {
        return;
    }

    uint32_t result = DeviceLogHeaderFormat(logInfo, LOG_BUFFER_LEN);
    if (result < 0) {
        va_end(stVaList);
        return;
    }

    len += result;
    result = sprintf_s(logInfo + len, LOG_BUFFER_LEN - len, "[%s-%s-%s]", tag, funcName, "Error");
    if (result < 0) {
        va_end(stVaList);
        return;
    }

    len += result;
    result = vsprintf_s(logInfo + len, LOG_BUFFER_LEN - len, (const char *)format, stVaList);
    if (result < 0) {
        va_end(stVaList);
        return;
    }
    printf("%s\n", logInfo);
    va_end(stVaList);
    return;
}

注册回调函数并初始化

#define MAINLOOP_SLEEP 5000
void InitDvAgentMac(uint8_t *mac, uint32_t len)
{
    if (mac == NULL) {
        return;
    }

    uint32_t i = 0;
    for (; i < len; i++) {
        mac[i] = TEST_MACBYTE;
    }
}

void DoSomethingWhenChanged()
{
    if (g_disconnectState) {
        printf("disconnect the device change\n");
        DVAgentDestoryServiceHandle(g_dvagentHandle);
        g_dvagentHandle = DVAgentCreateServiceHandle();
        g_disconnectState = false;
    }
}

int main()
{
    DVAgentConfig dvAgentConfig = { { 0 } };
    dvAgentConfig.deviceInfo.vendorID = TEST_VENDOR_ID;
    dvAgentConfig.deviceInfo.connectAllowType = 0x3;
    /* BLE P2P init brMac, CoAP init wifiMac. Pick one of two. */
    InitDvAgentMac(dvAgentConfig.deviceInfo.brMac, DVAGENT_BR_MAC_LEN);

    char *deviceID = "BB000DDD92A0A2A346F0B531F278AF06E370F86932CCAFCCC892D68D350F80F8";
    char *deviceName = "SampleDevice";
    dvAgentConfig.deviceInfo.deviceId = deviceID;
    dvAgentConfig.deviceInfo.idLen = strlen(deviceID);
    dvAgentConfig.deviceInfo.deviceName = deviceName;
    dvAgentConfig.deviceInfo.nameLen = strlen(deviceName);
    DVAgentInit(&dvAgentConfig);

    DVAgentListener listener = { 0 };
    listener.DeviceChange = DeviceChange;
    listener.DeviceServiceChange = DeviceServiceChange;
    listener.DataReceive = DataReceive;
    listener.PinCode = PinCode;
    listener.GetSecureFileSize = GetSecureFileSize;
    listener.ReadSecureFile = ReadSecureFile;
    listener.WriteSecureFile = WriteSecureFile;
    listener.RemoveSecureFile = RemoveSecureFile;
    listener.StartScanQRCode = StartScanQRCode;
    listener.StopScanQRCode = StopScanQRCode;
    listener.logGroup.logD = DeviceLogDebug;
    listener.logGroup.logE = DeviceLogError;
    listener.logGroup.logI = DeviceLogInfo;
    listener.logGroup.logW = DeviceLogWarning;
    DVAgentRegisterListener(&listener);
    g_dvagentHandle = DVAgentCreateServiceHandle();

    while (1) {
        usleep(MAINLOOP_SLEEP);
        DoSomethingWhenChanged();
    }
    return 0;
}

发现连接南向接口适配

BLE适配

实现原理
靠近发现连接采用BLE发现。DV Engine SDK通过BLE扫描手机广播，解析后回复反向广播，手机通过解析反向广播内容显示设备，用户根据设备名字选择设备，点击连接建立BLE连接通道。
交互流程

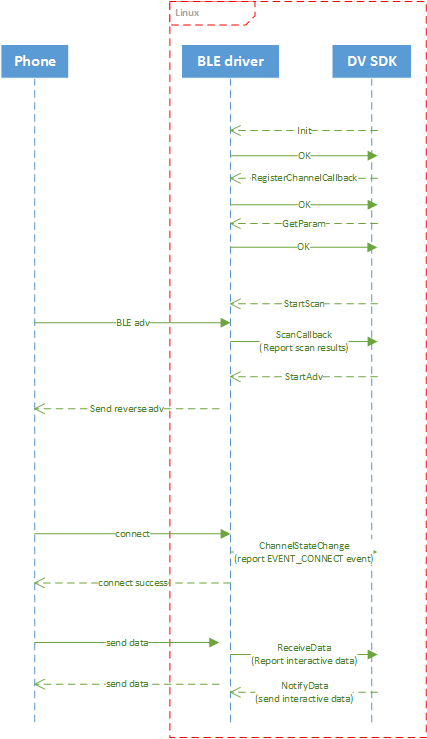

DV SDK与BLE driver（Linux南向）交互时序图
说明
1. DV Engine SDK调用设备南向适配层Init函数开启蓝牙，保证扫描和广播接口能顺利调用，并启动GATT服务。
2. DV Engine SDK调用设备南向适配层RegisterChannelCallback函数注册ChannelStateChange、ScanCallback和ReceiveData。
3. DV Engine SDK调用设备南向适配层GetParam函数获取BLE设备名称。
4. DV Engine SDK调用DV Engine SDK BLE发现，DV Engine SDK调用设备南向适配层StartScan函数开启BLE扫描。
5. 设备南向适配层收到手机侧广播后调用ScanCallback上报扫描信息。
6. DV Engine SDK处理扫描信息后调用设备南向适配层StartAdv函数发反向广播。
7. 手机侧收到设备侧反向广播后发送连接请求，设备南向适配层BLE连接成功后调用ChannelStateChange上报EVENT_CONNECT，DV Engine SDK调用设备南向适配层StopScan和StopAdv停止扫描和停止广播。
8. BLE通道数据交互时，设备南向适配层收到手机侧发送的数据调用ReceiveData，将手机侧数据上报给DV Engine SDK。
9. BLE通道数据交互时，DV Engine SDK调用设备南向适配层NotifyData函数将数据发给手机侧。
10. 在退出DV Engine SDK服务时，DV Engine SDK调用设备南向适配层Deinit关闭GATT服务。

WLAN适配

实现原理
DV Engine SDK通过BLE通道进行信道协商。在信道协商完成后创建GO，将GC信息经由BLE通道发送到手机。手机在收到设备的GC信息后连接设备，当手机连接GO成功后，WLAN Mac层链路打通。
交互流程

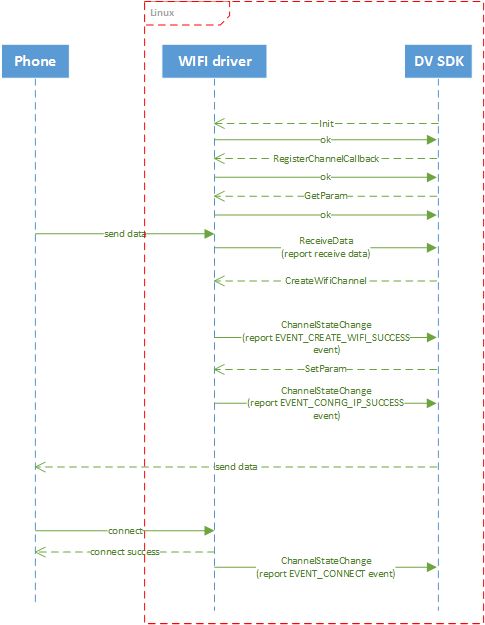

DV Engine SDK与WLAN driver(Linux南向实现)交互时序图
说明
1. DV Engine SDK调用设备南向适配层Init函数初始化WLAN信息。
2. DV Engine SDK调用设备南向适配层RegisterChannelCallback函数注册ChannelStateChange。
3. DV Engine SDK调用设备南向适配层GetParam函数获取设备的WLAN能力。
4. 设备南向适配层通过BLE通道收到手机侧数据后调用BLE通道的ReceiveData回调，将手机侧数据上报给DV Engine SDK。
5. DV Engine SDK调用设备南向适配层CreateWifiChannel创建GO，南向适配层创建GO成功后调用ChannelStateChange上报EVENT_CREATE_WIFI_SUCCESS。
6. DV Engine SDK调用设备南向适配层SetParam设置南向IP，南向适配层成功后调用ChannelStateChange上报EVENT_CONFIG_IP_SUCCESS。
7. DV Engine SDK创建P2P控制通道并发送P2P信息给手机侧。
8. 手机侧收到P2P信息发起连接。
9. 在退出Nearby服务时，DV Engine SDK调用设备南向适配层Deinit移除GO。

DV Engine南向接口适配

DV Engine南向接口适配
DV Engine需要采集智能设备的设备类型、设备支持的服务能力及设备能力的状态（当前是否占用）。DV Engine采集智能设备的设备类型、设备支持的服务能力及设备能力的状态，智能设备厂商需实现对应libdmsdpdevice.so，完成获取设备类型、设备服务能力及设备能力状态等接口，供DV Engine调用。
设备Camera虚拟化
将智能设备上的Camera硬件虚拟化，通过DV Engine的分布式能力，使用Camera硬件。此类接口用于定义DV Engine对智能设备Camera硬件的调用接口，智能设备厂商需实现对应的libdmsdpcamerahandler.so。如果智能设备厂商不具备Camera硬件或者不需要将Camera硬件虚拟化，不需要关注该接口，默认不实现此so即可。
设备Audio虚拟化
将智能设备上的Speaker和Mic硬件虚拟化，通过DV Engine的分布式能力，使用Speaker和Mic硬件。此类接口用于定义DV Engine对智能设备Audio（Speaker/Mic）硬件的调用接口，智能设备厂商需实现对应的libdmsdpaudiohandler.so。如果智能设备厂商不具备Audio（Speaker/Mic）硬件或者不需要将Audio（Speaker/Mic）硬件虚拟化，不需要关注该接口，默认不实现此so即可。
音视频编解码接口（可选）
本章节提供了编解码接口定义，智能设备厂商根据业务选择性集成实现。对于音视频硬件编解码的调用接口，接口需要智能设备厂商在对应的so中实现。智能设备厂商不提供功能实现，不需要实现对应so即可。
- 视频编码器：libdmsdpvideoencoder.so
- 音频编码器：libdmsdpaudioencoder.so
- 音频解码器：libdmsdpaudiodecoder.so
