功能概述

该功能需要与Image共同使用，对Image标签中的图片（tgt.png）和mask标签中的图片（ori.png）进行混合，支持12种混合模式。例如，通过混合可起到遮罩效果，即按照ori图片对tgt图片进行裁剪，使tgt图片显示与ori图片重叠区域的内容。通过设置align参数，可以达到tgt图片移动但ori图片不移动的效果。

应用场景

可用于给图片增加一个蒙版的效果。
可用于对图片的一部分进行遮罩。
固定遮罩可制作局部展示，做头像。

XML规范

收起
自动换行
深色代码主题
复制
<Image src="">
    <Mask src="" align="" hybridMode=""/>
</Image>

参数说明

展开

参数	类型	选项	注释
src	字符串	必填	src为遮罩图片的源地址
align	字符串	选填	取值为absolute或relative。其中，absolute表示绝对位置，即ori图片不随着tgt图片移动而移动，遮罩(Mask)x,y坐标为相对于屏幕左上角的坐标；如果为相对位置relative，则ori会随着tgt而移动，遮罩(Mask)x,y坐标为相对于图片左上角的坐标。默认情况下为relative
hybridMode	字符串	选填	设置两张图片之间的混合模式，共有12种混合模式供选择：clear(0)， ori(1)，tgt(2)，oriOver(3)，tgtOver(4)，oriIn(5)，tgtIn(6)，oriOut(7)，tgtOut(8)，oriATop(9)，tgtATop(10)，xor(11)。可以通过输入字符串或者对应的数字编号来选择混合模式，默认为6

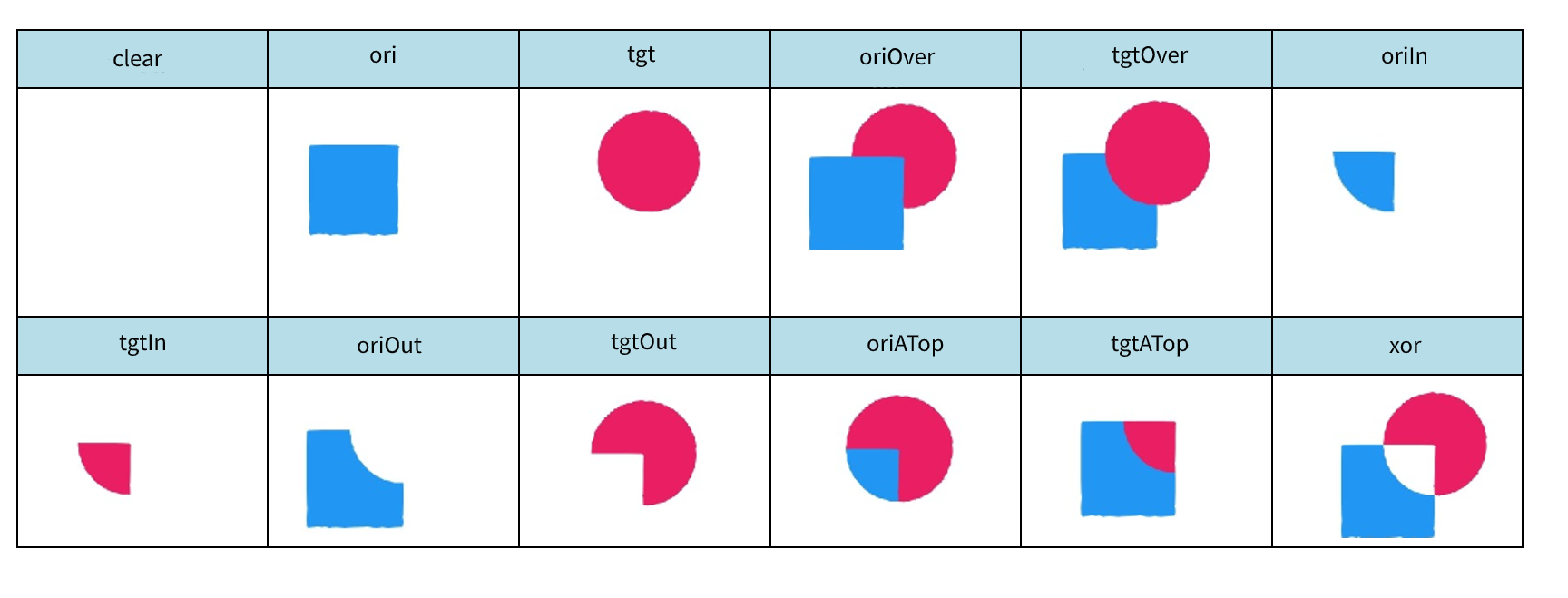

混合模式示例

点击放大

应用示例

示例一：通过输入字符串来选择混合模式，同时采用绝对位置，当移动源图片时，遮罩图片不移动。

收起
自动换行
深色代码主题
复制
<Image x="0" y="#screen_height-92" src="tgt.png">
    <Mask x="0" y="#screen_height-92" src="ori.png" align="absolute" hybridMode="tgtIn"/>
</Image>

示例二：通过输入数字编号来选择混合模式，同时采用相对位置，当移动源图片时，遮罩图片跟随移动。

收起
自动换行
深色代码主题
复制
<Image x="0" y="#screen_height-92" src="tgt.png">
    <PositionAnimation>
        <Position x="480" y="0" time="1000"/>
        <Position x="480" y="0" time="2000"/>
    </PositionAnimation>
    <Mask x="0" y="#screen_height-92" src="ori.png" align="relative" hybridMode="6"/>
</Image>
