制作实例

说明

1. 下文以466*466分辨率为例进行演示，其他分辨率的制作方法类似，只是支持的能力集有一些差异，详见：
   • 466*466能力集
   • 390*390/454*454能力集
   • 280*456/336*480能力集
   • 194*368能力集

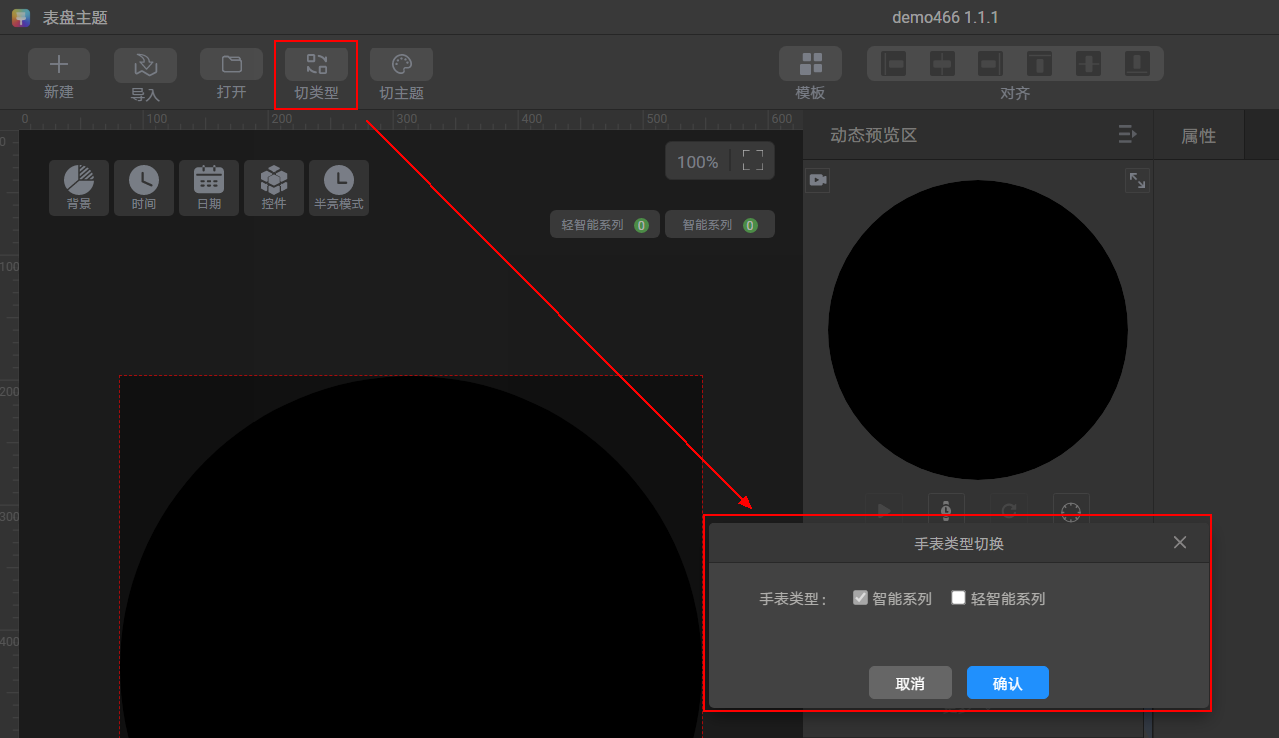

2. 466*466有两种制作模式：WATCH系列+GT系列（2.y.z）和WATCH系列（1.y.z）制作模式。两种制作模式支持不同的能力集，需点击【切类型】进行切换，详见制作模式切换。



背景

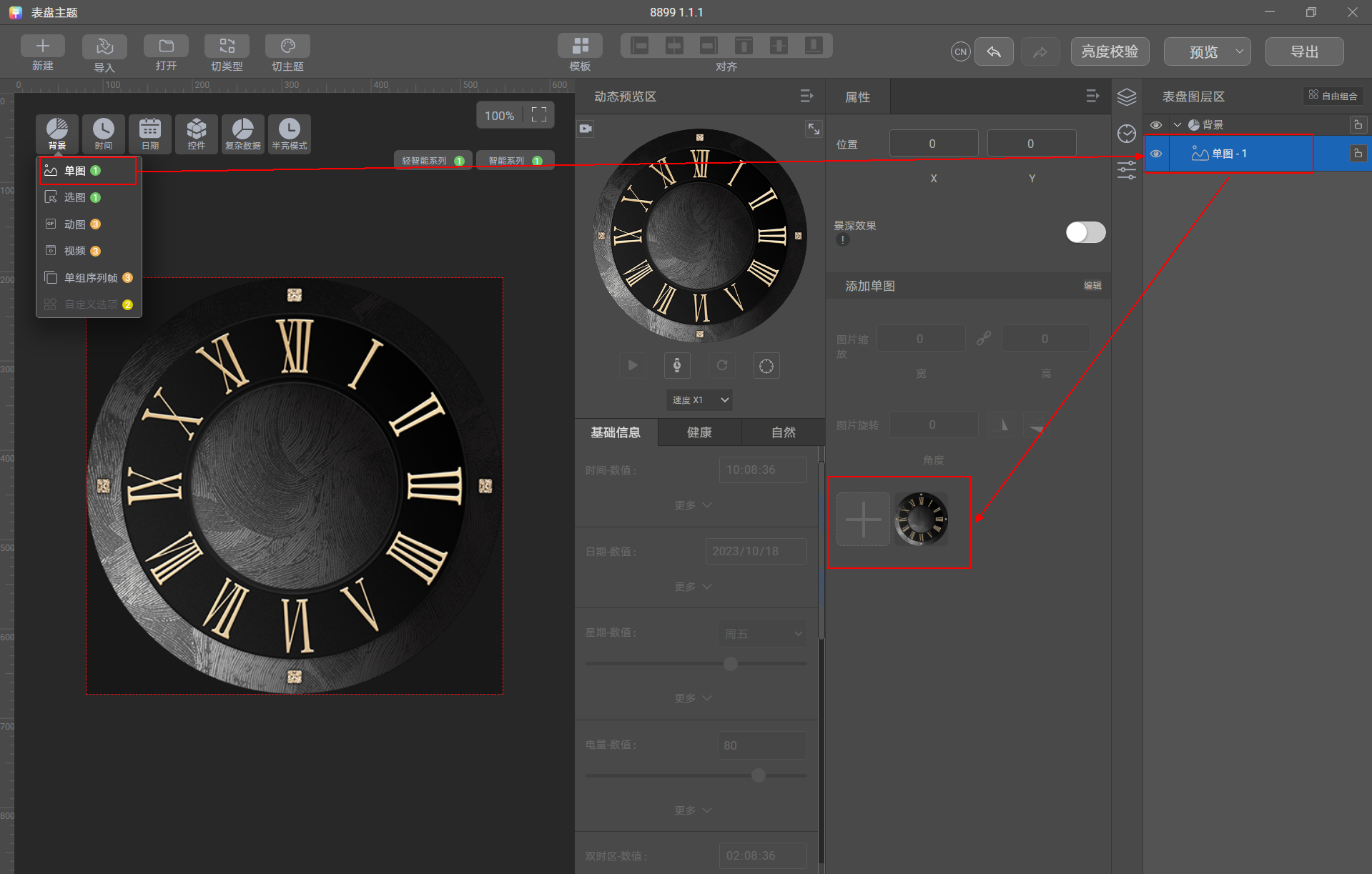

单图

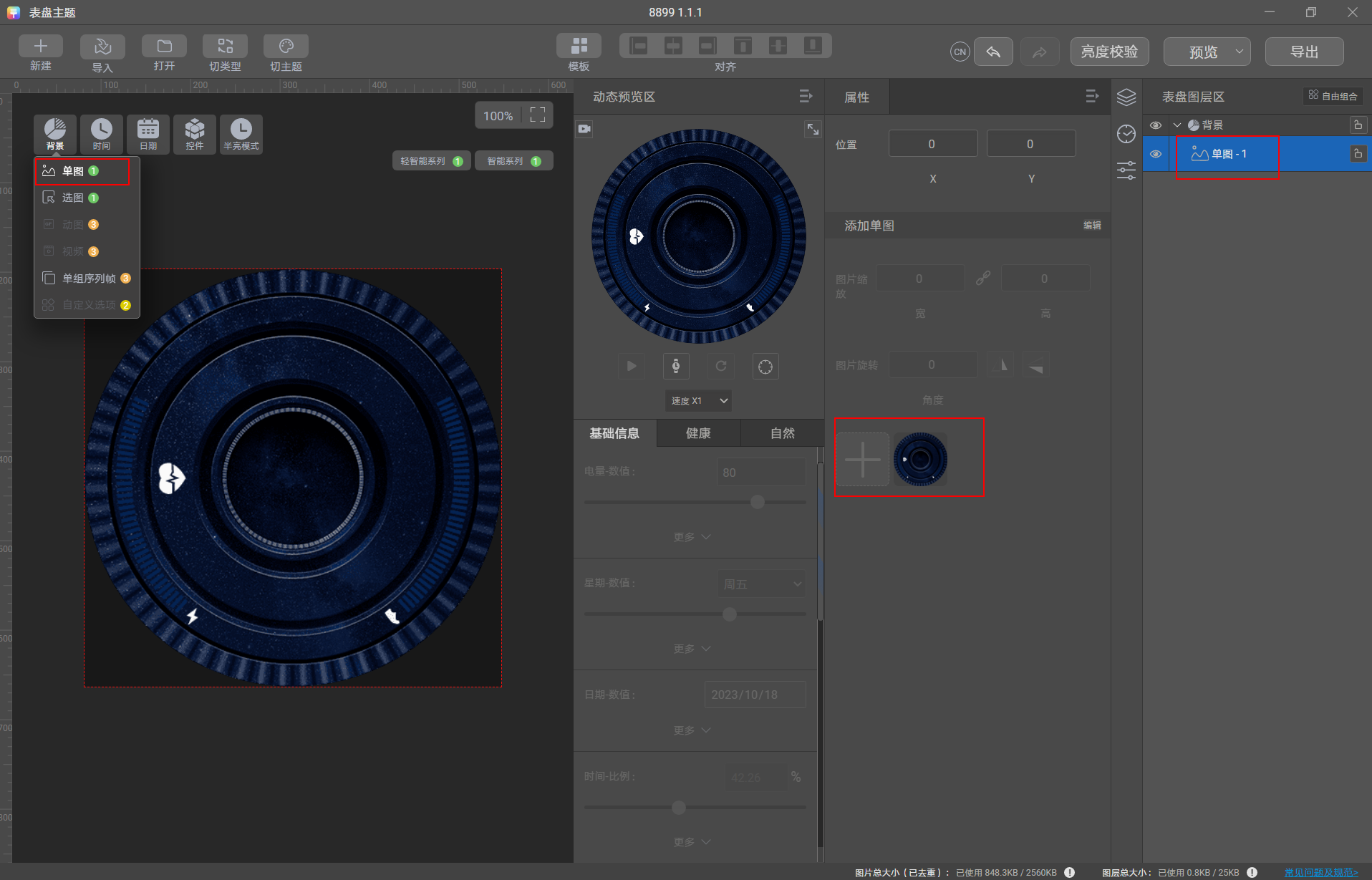

通过单图控件，制作表盘静态背景。

切图准备：

选图

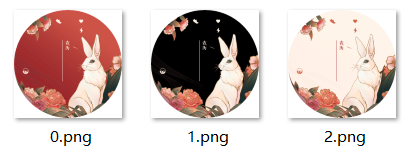

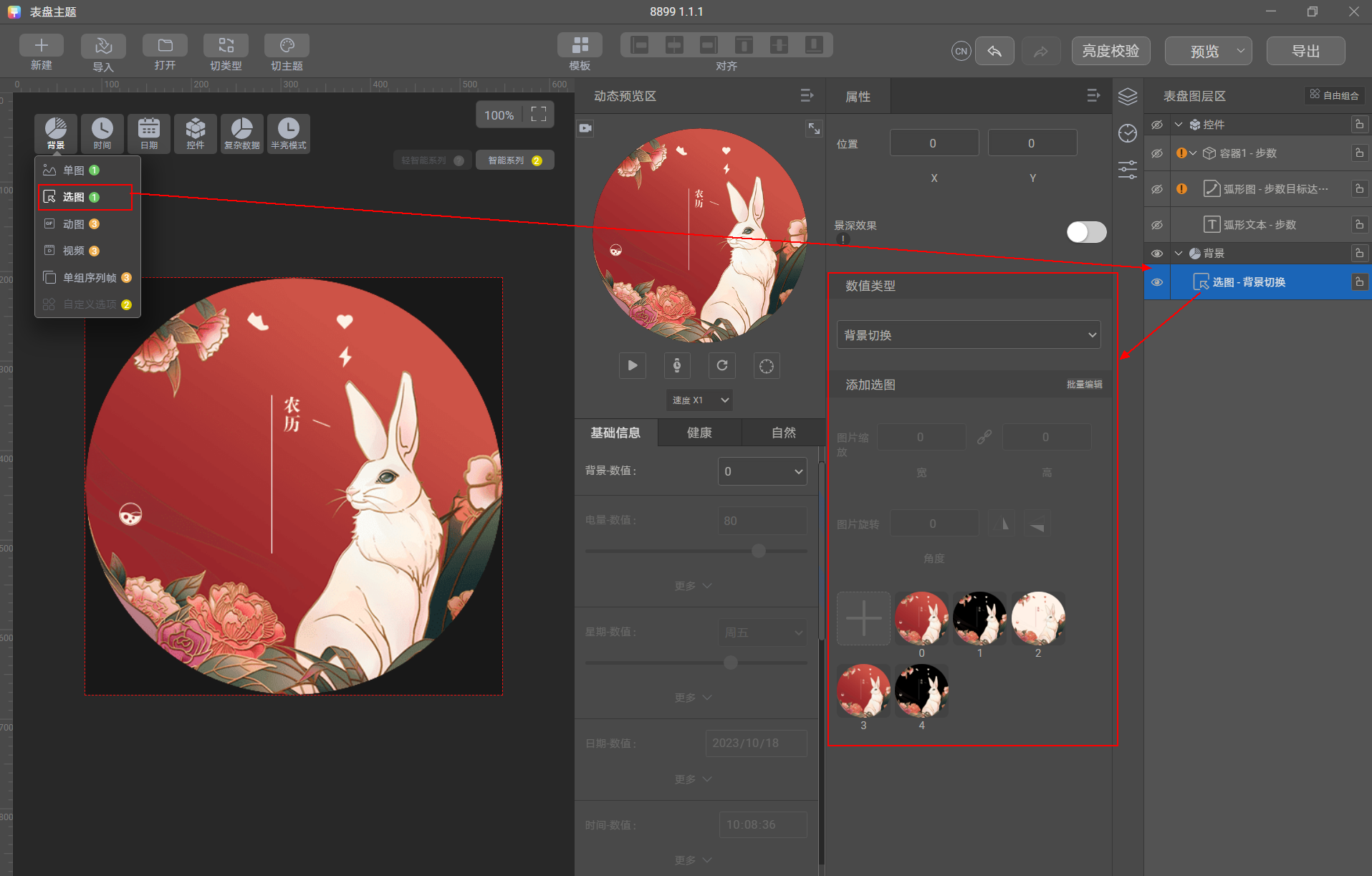

通过选图控件，实现表盘静态背景切换，最多支持切换5个静态背景。

切图准备：

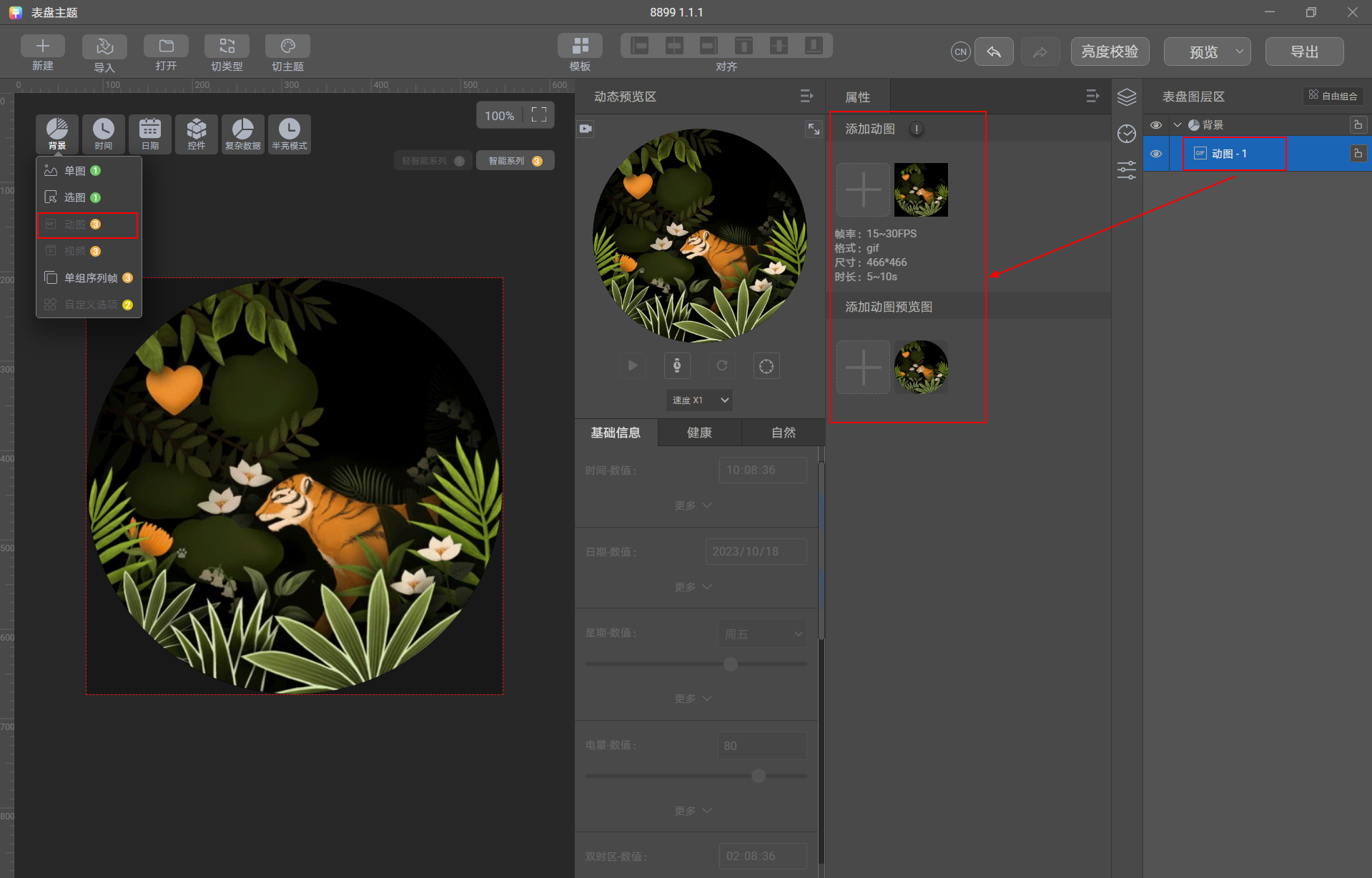

动图

通过动图控件，上传动图资源，制作表盘动态背景。

动图准备：

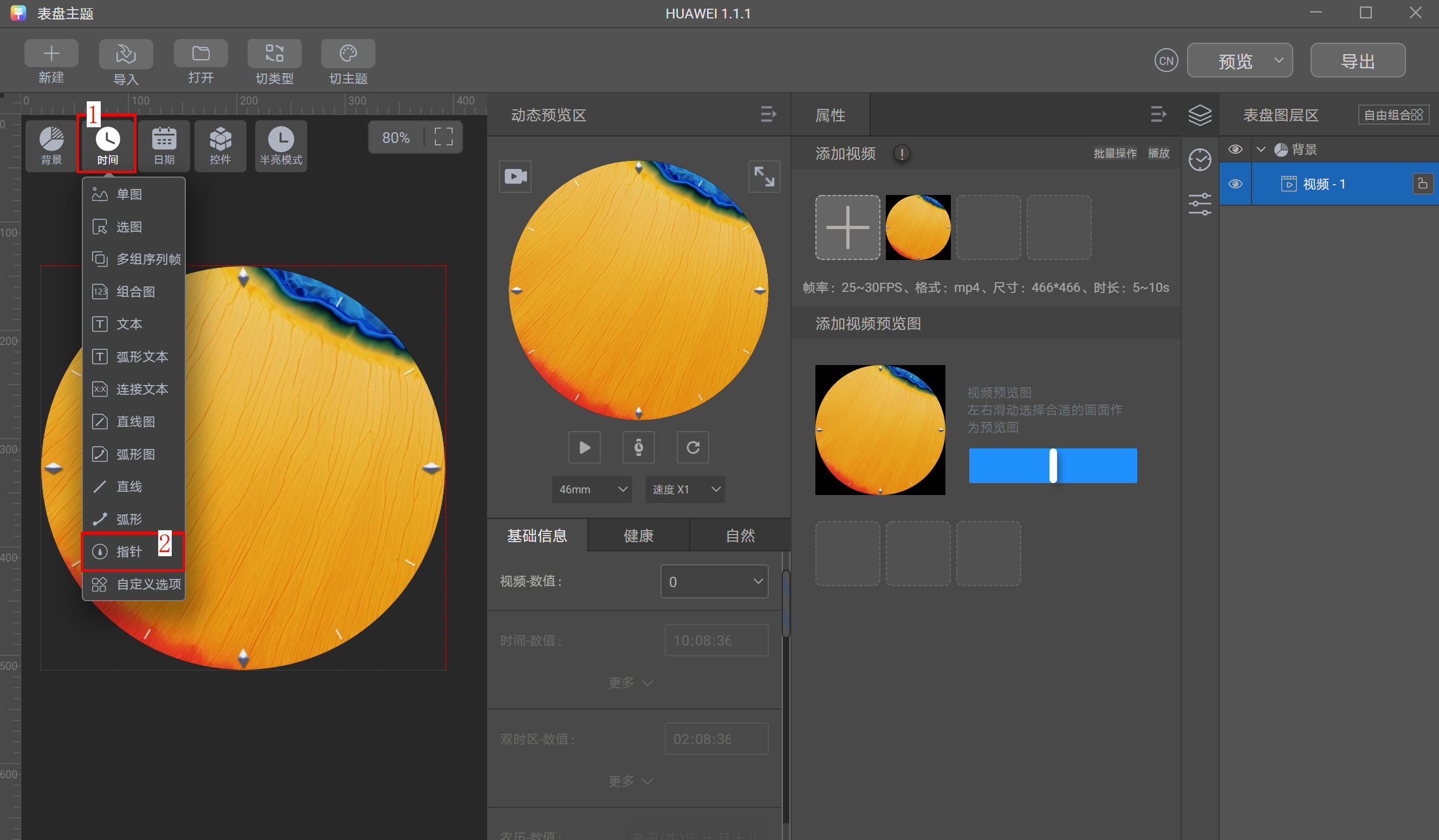

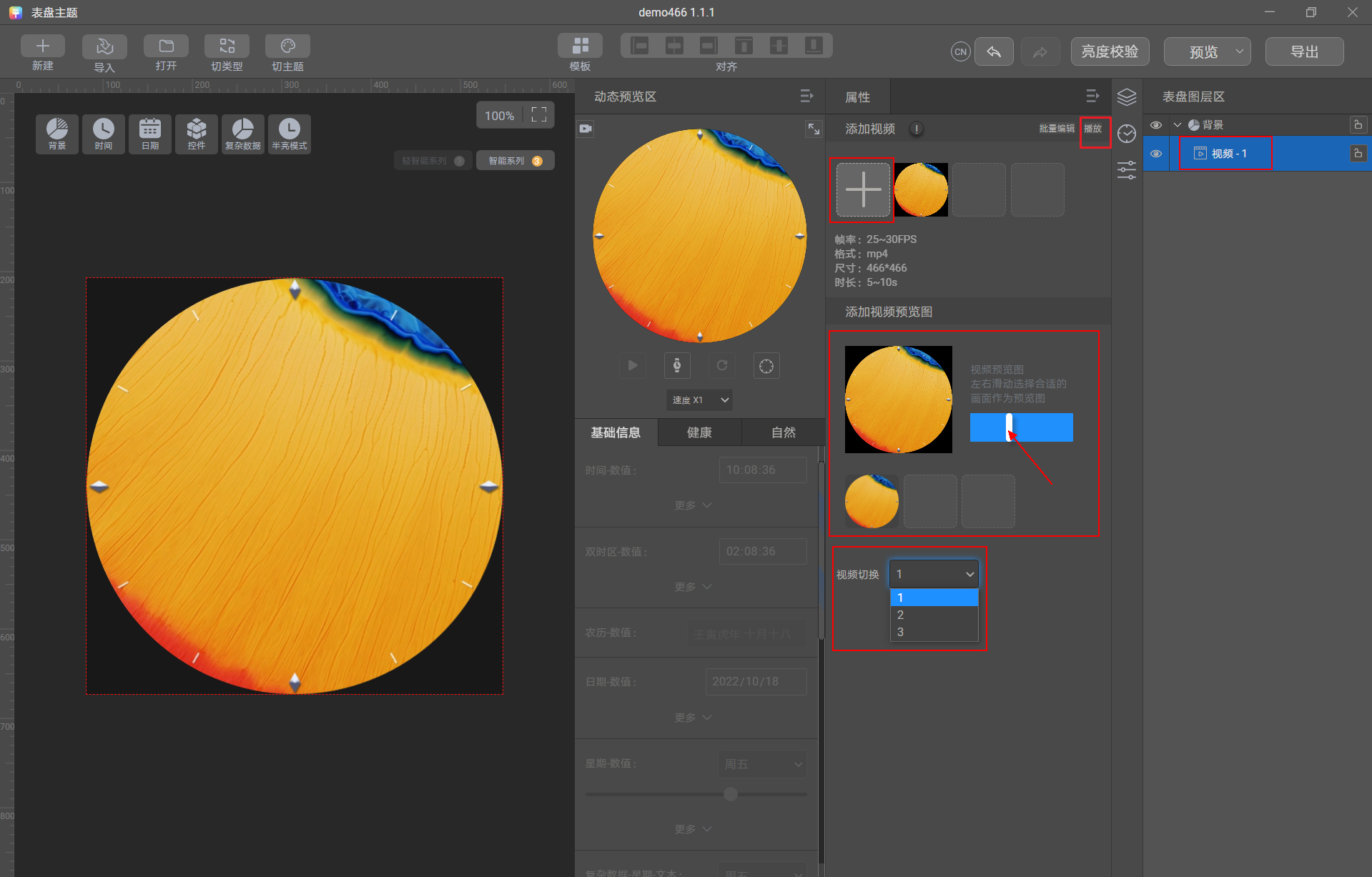

视频

通过视频控件，上传视频资源，制作表盘动态背景。

视频准备：

单组序列帧

通过单组序列帧控件，上传单组序列帧资源，制作表盘动态背景。

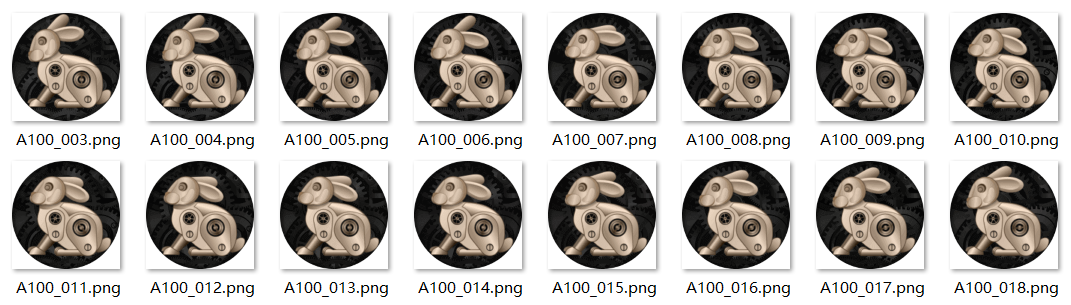

单组序列帧准备：

制作步骤：

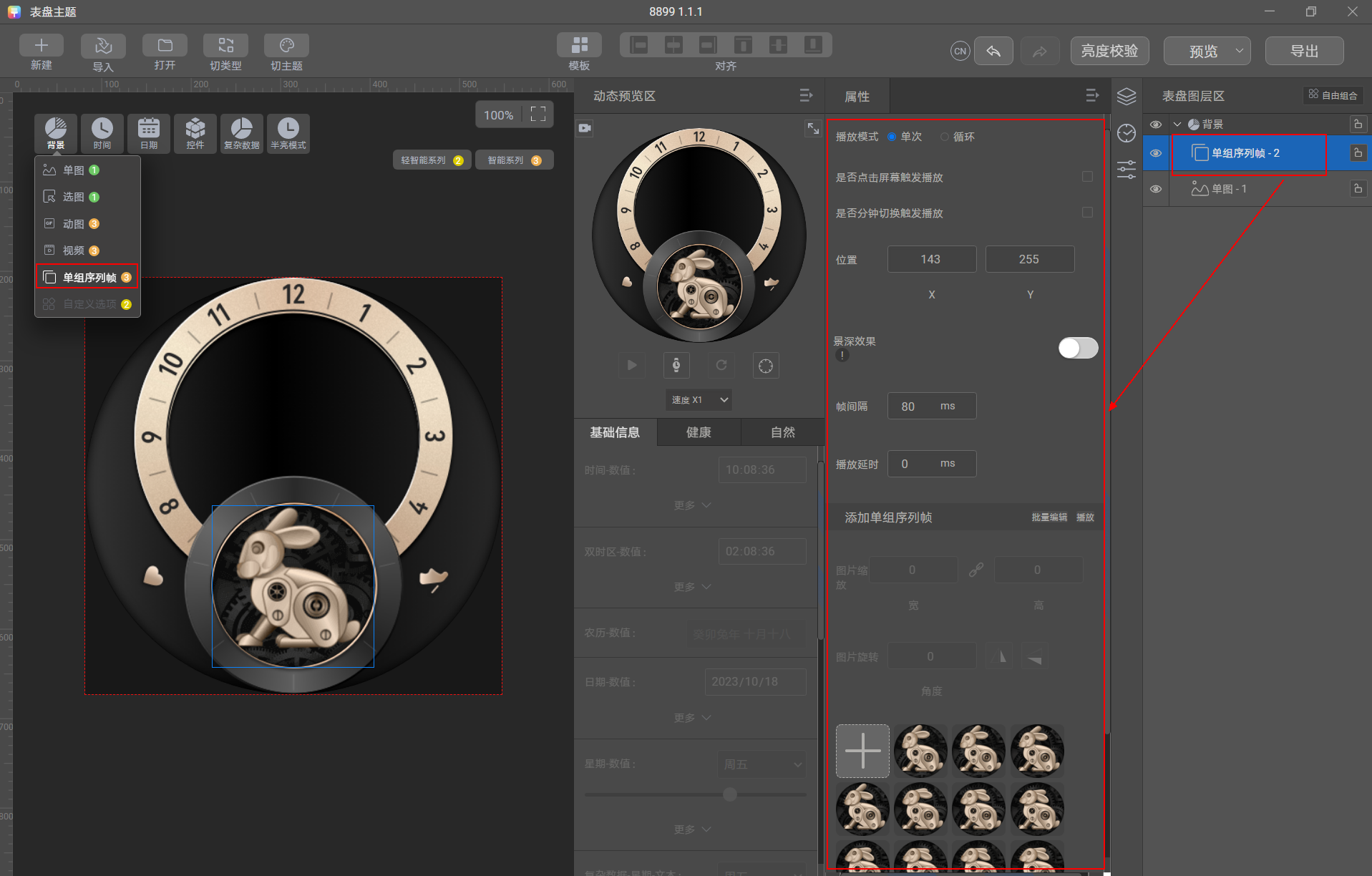

1. 选择“背景”>“单组序列帧”控件，导入单组序列帧资源。

   播放模式：单次播放：在表盘上序列帧只播放一次；循环播放：在表盘上循环播放不暂停。

   位置：单组序列帧在表盘中的位置。

   帧间隔：每帧与每帧的间隔时间。

   延时播放：在设置的时间过后，再播放序列帧。



2. 检测单组序列帧播放是否流畅。

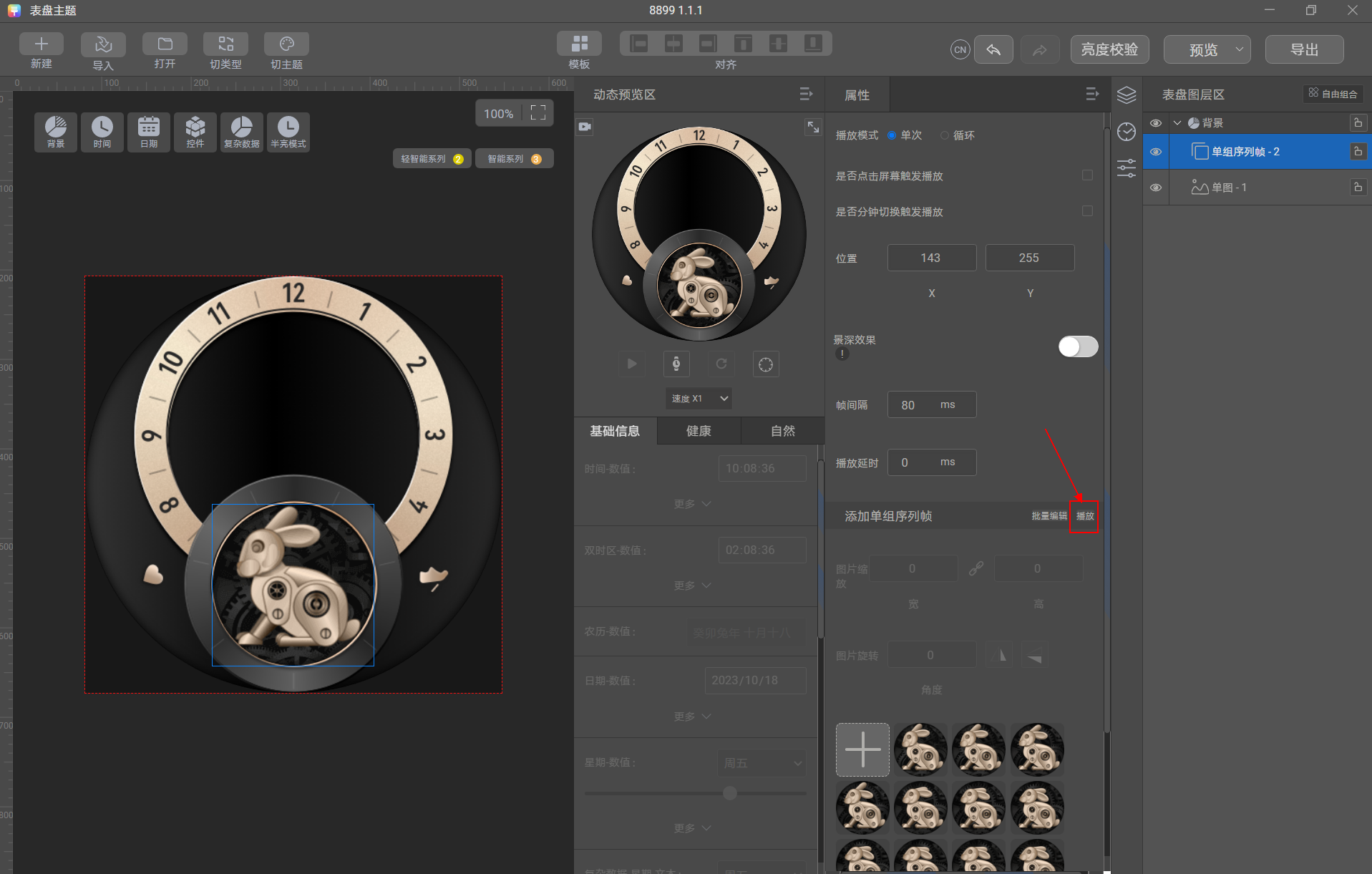

   播放：点击播放按钮，预览单组序列帧动效是否流畅。



时间

时间一般有两种展示方式：模拟时钟和数字时钟。

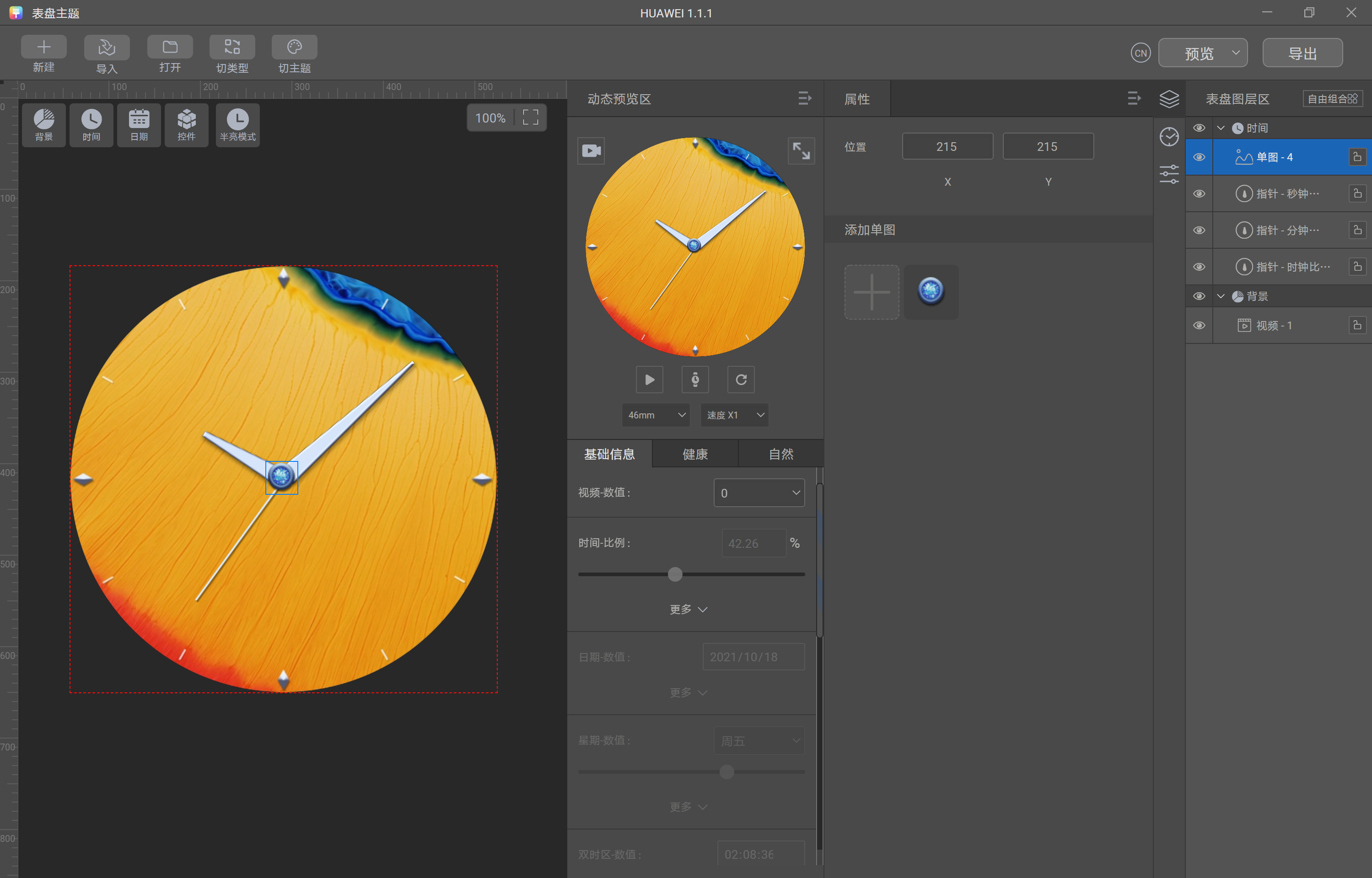

模拟时钟

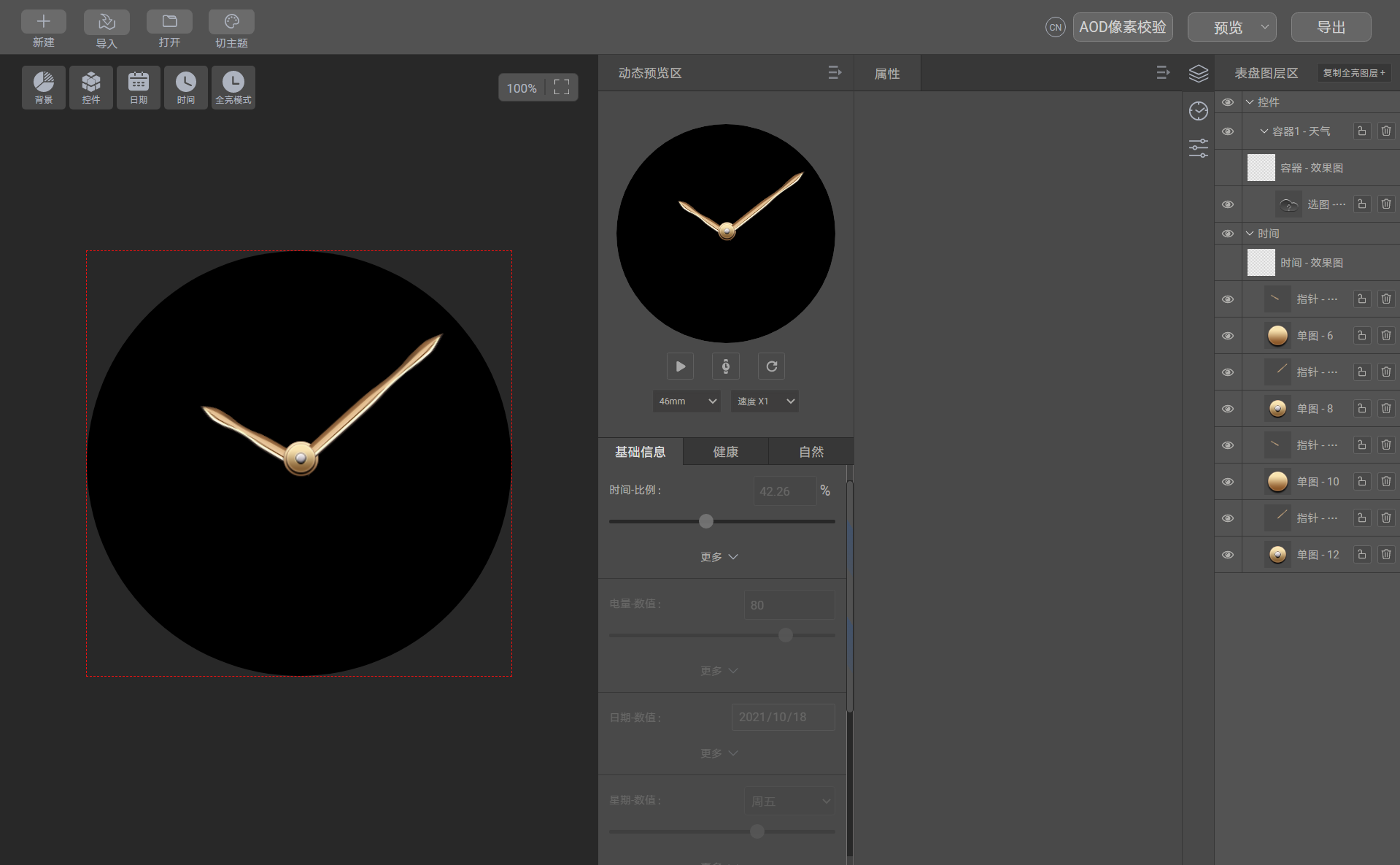

通过表盘和指针显示时间，需制作时针、分针、秒针（选做）。

使用控件：指针。

切图准备：时针、分针、秒针切图。

制作步骤：

1. 添加“时间”>“指针”控件。



2. 数值类型选择“时钟比例12”。



3. 点击“+”导入时针切图，并修改指针中心点为（233,233）；角度为（0,360）；旋转中心点为（17,104）。



4. 再次添加“时间”>“指针”控件，数值类型选择“分钟比例”。点击“+”导入分针切图，并修改指针中心点为（233,233）；角度为（0,360）；旋转中心点为（17,196）。



5. 再次添加“时间”>“指针”控件，数值类型选择“秒针比例”。点击“+”，导入秒针切图，并修改指针中心点为（233,233）；角度为（0,360）；旋转中心点为（4,165）。



6. 添加“时间”>“单图”控件，点击“+”导入装饰的圆点切图，并调整好位置。



数字时钟

通过数字0-9显示时间，需制作时钟、分钟、秒钟（选做）。

使用控件：选图。

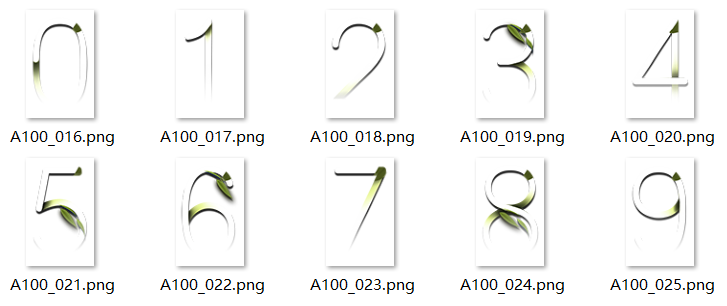

切图准备：数字0-9切图。

制作步骤：

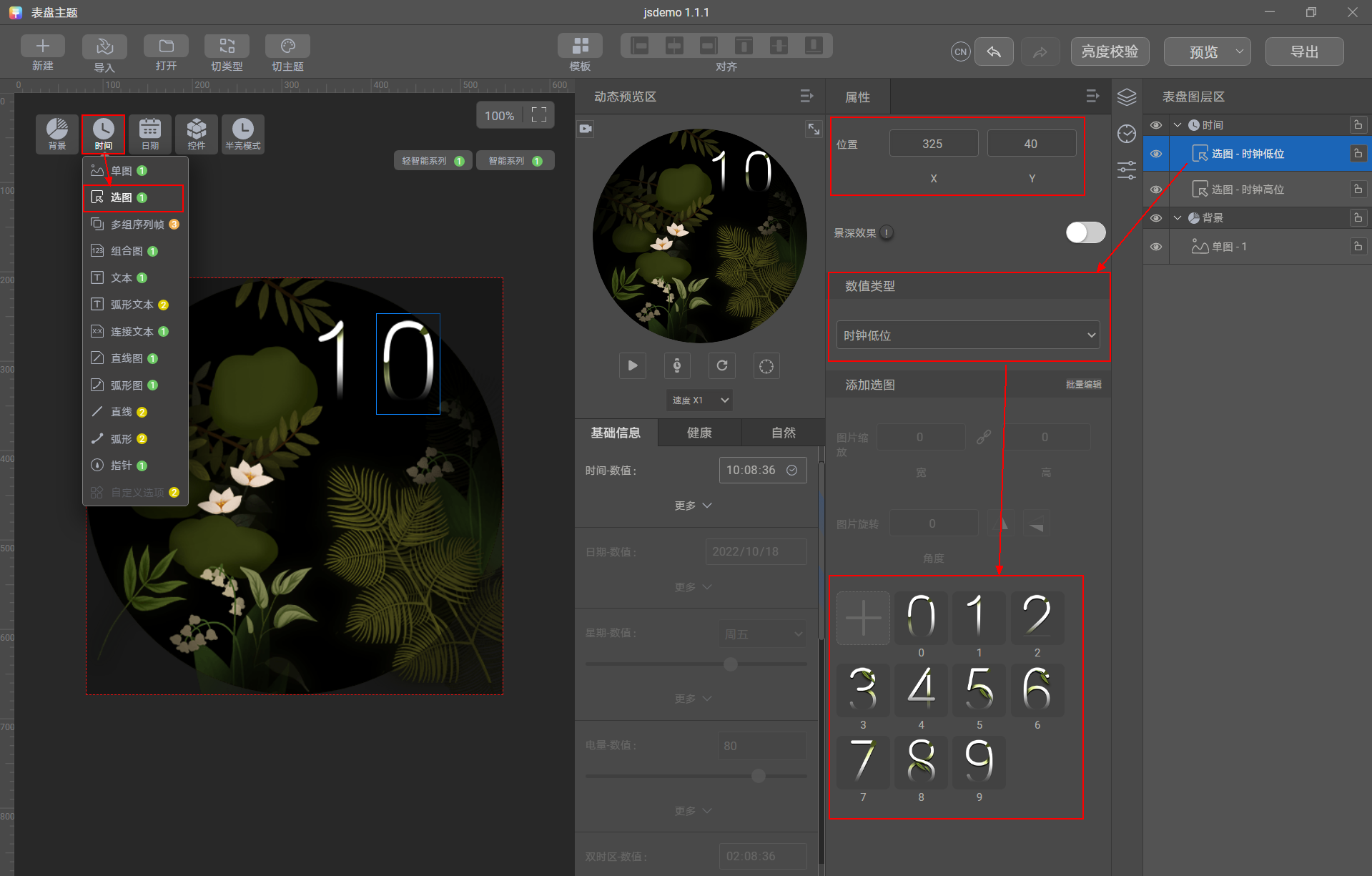

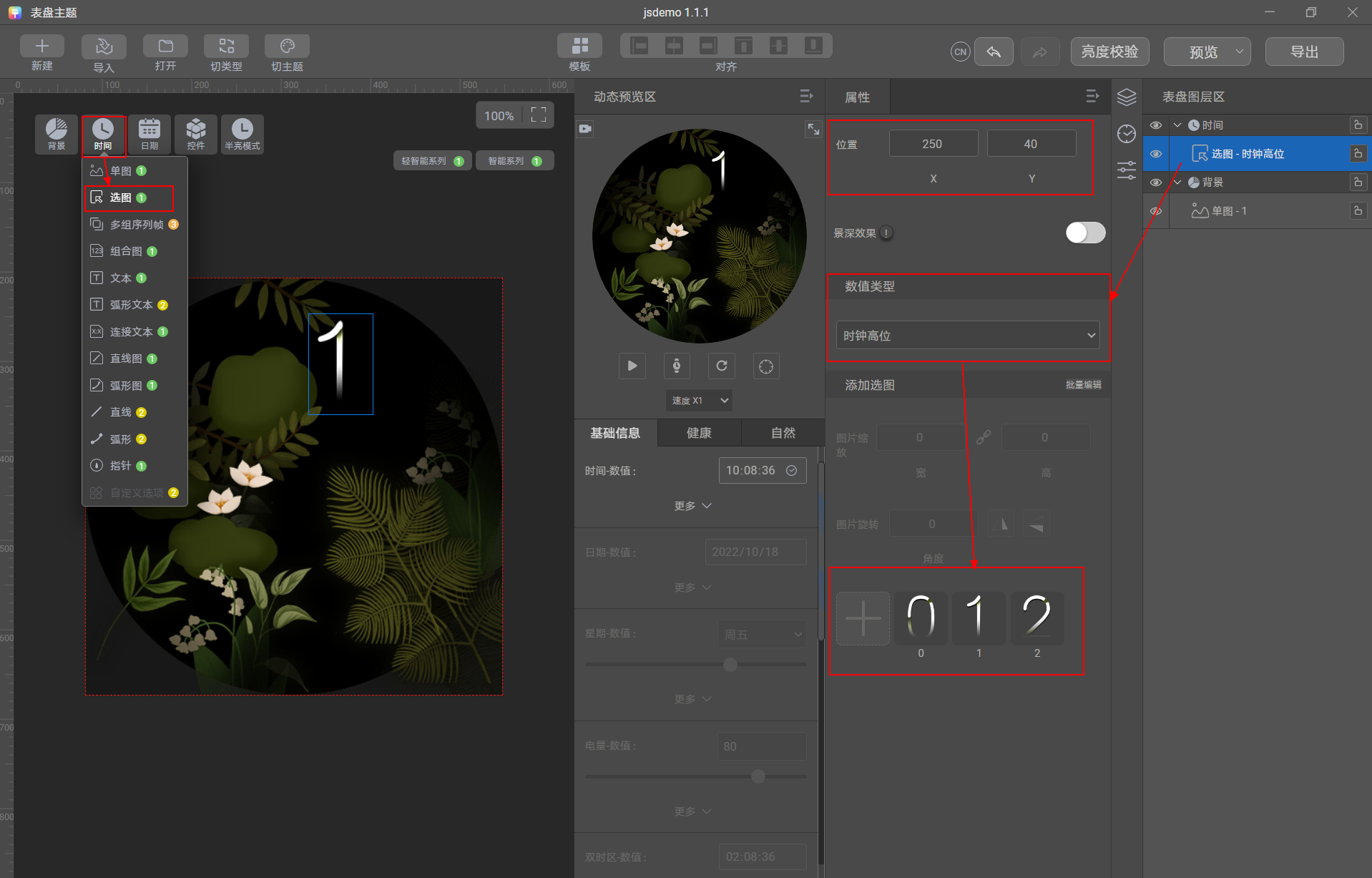

1. 添加“时间”>“选图”控件，数值类型选择“时钟高位”。然后点击“+”，批量导入0-2的数字切图，并调整好位置。
2. 再次添加“时间”>“选图”控件，数值类型选择“时钟低位”。然后点击“+”，批量导入0-9的数字切图，并调整好位置。

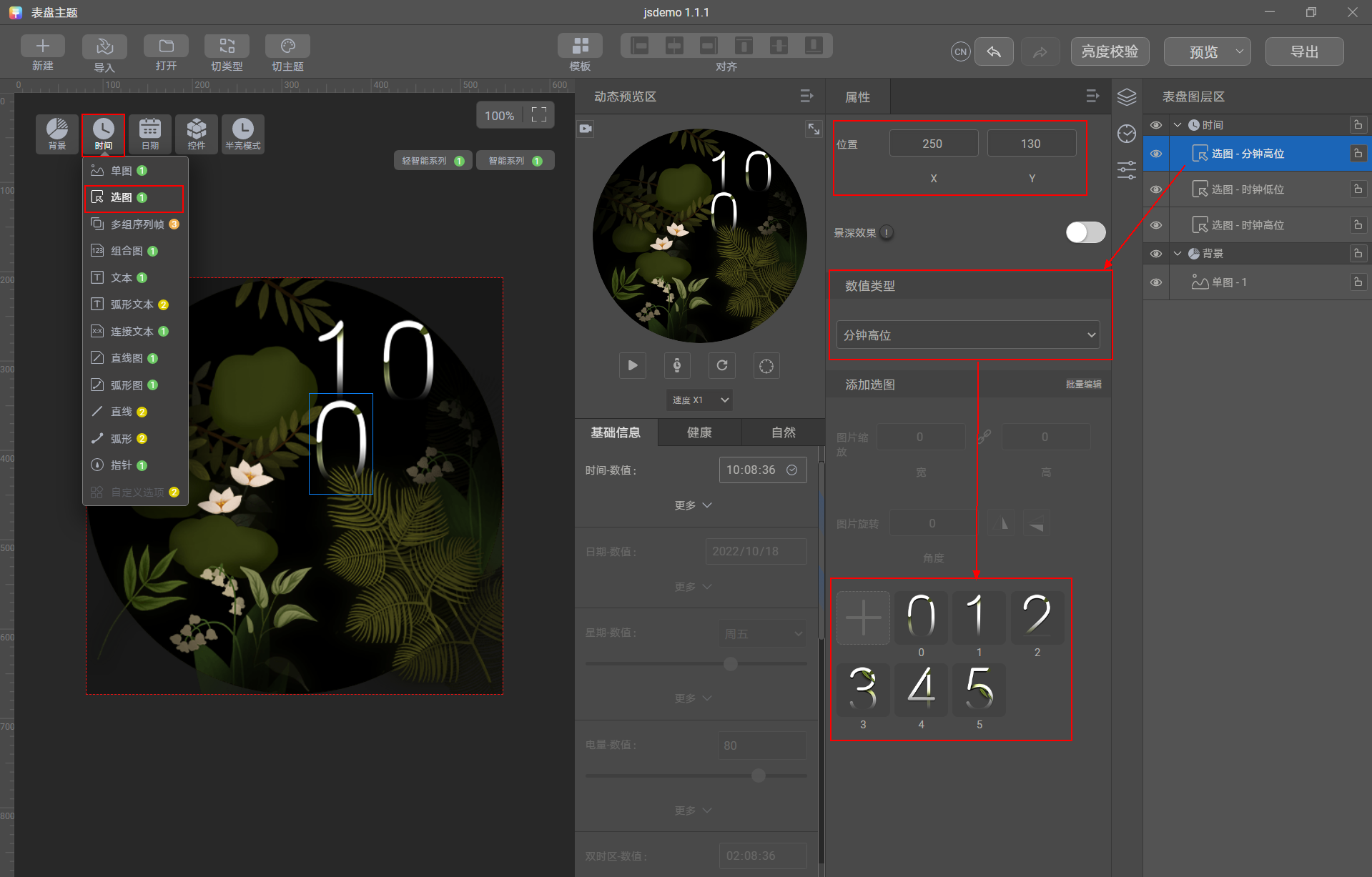

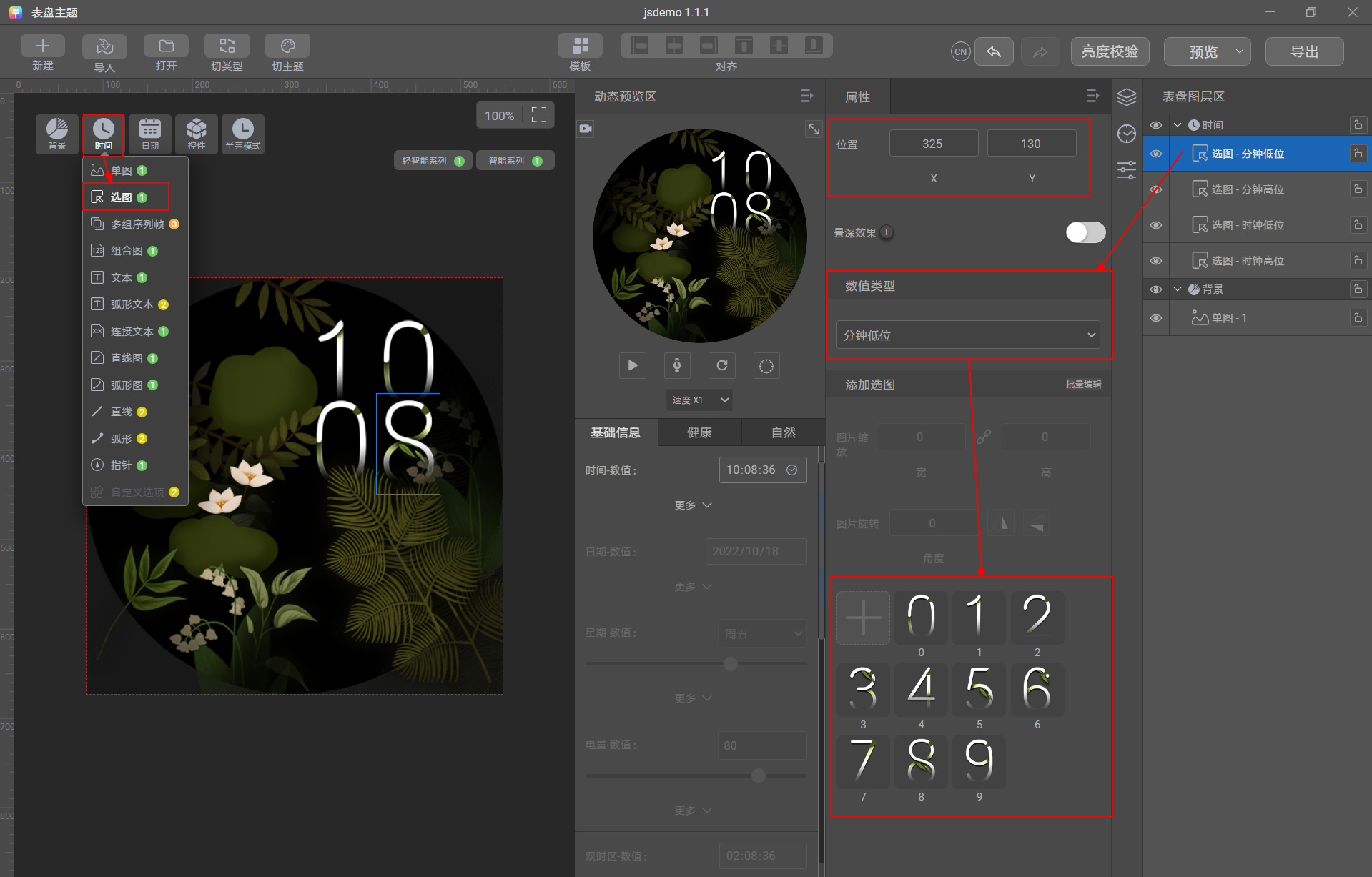

3. 再次添加“时间”>“选图”控件，数值类型选择“分钟高位”。然后点击“+”，批量导入0-5的数字切图，并调整好位置。



4. 再次添加“时间”>“选图”控件，数值类型选择“分钟低位”。然后点击“+”，批量导入0-9的数字切图，并调整好位置。

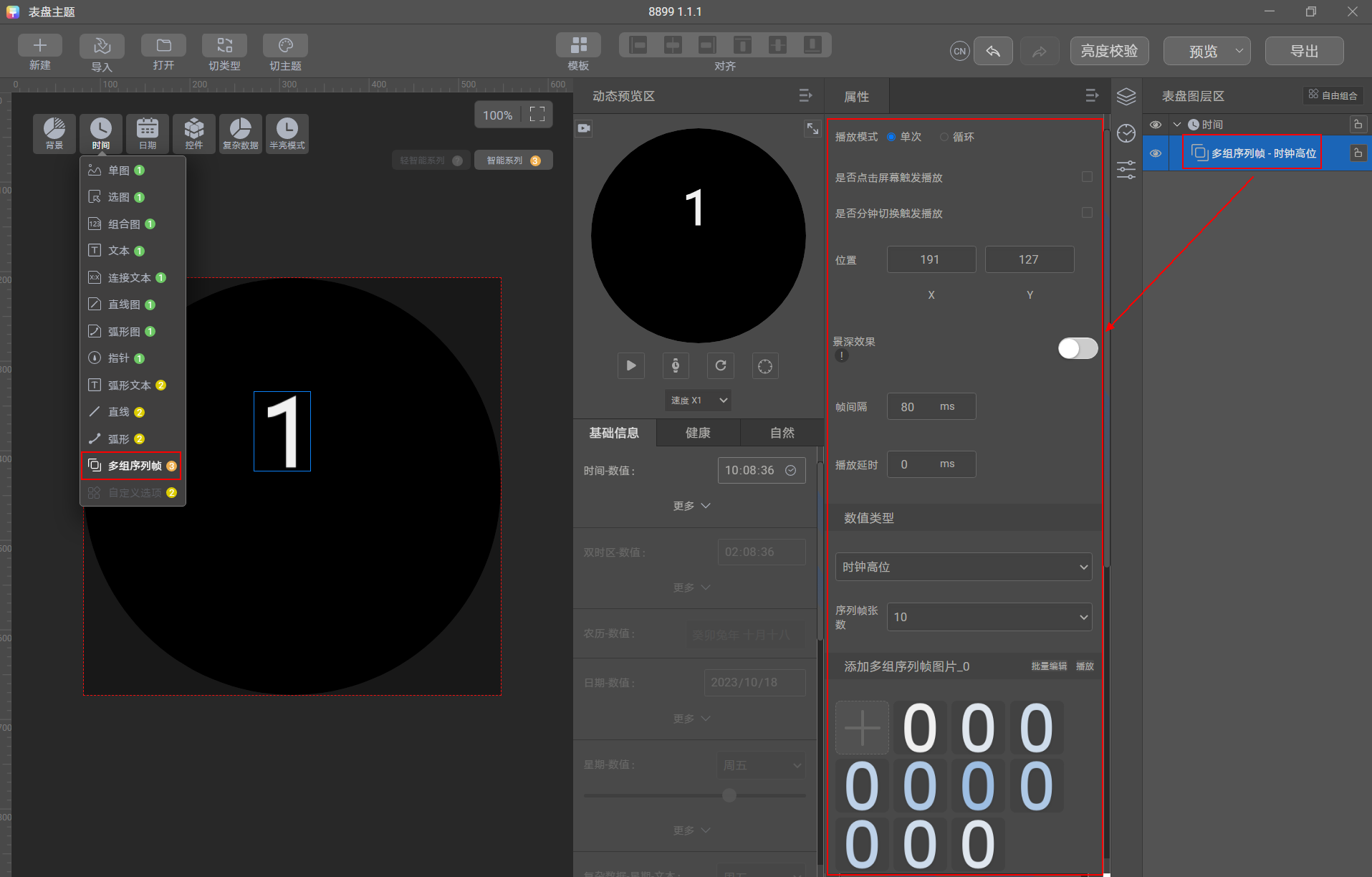

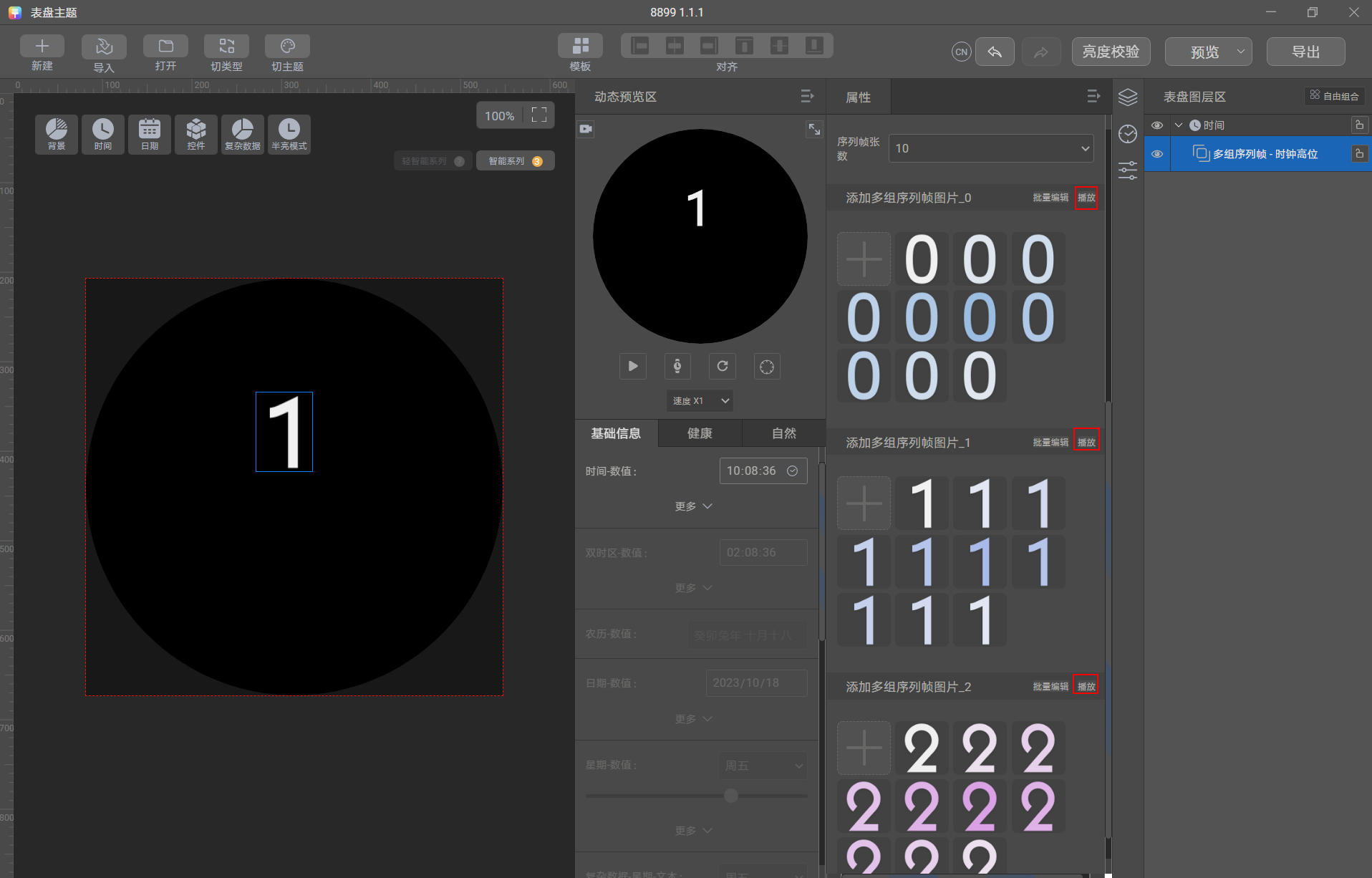

数字时钟-多组序列帧

为0-9每个数字设计1组序列帧，以展示每个数字的动态效果，仅用于数字时钟。

使用控件：多组序列帧。

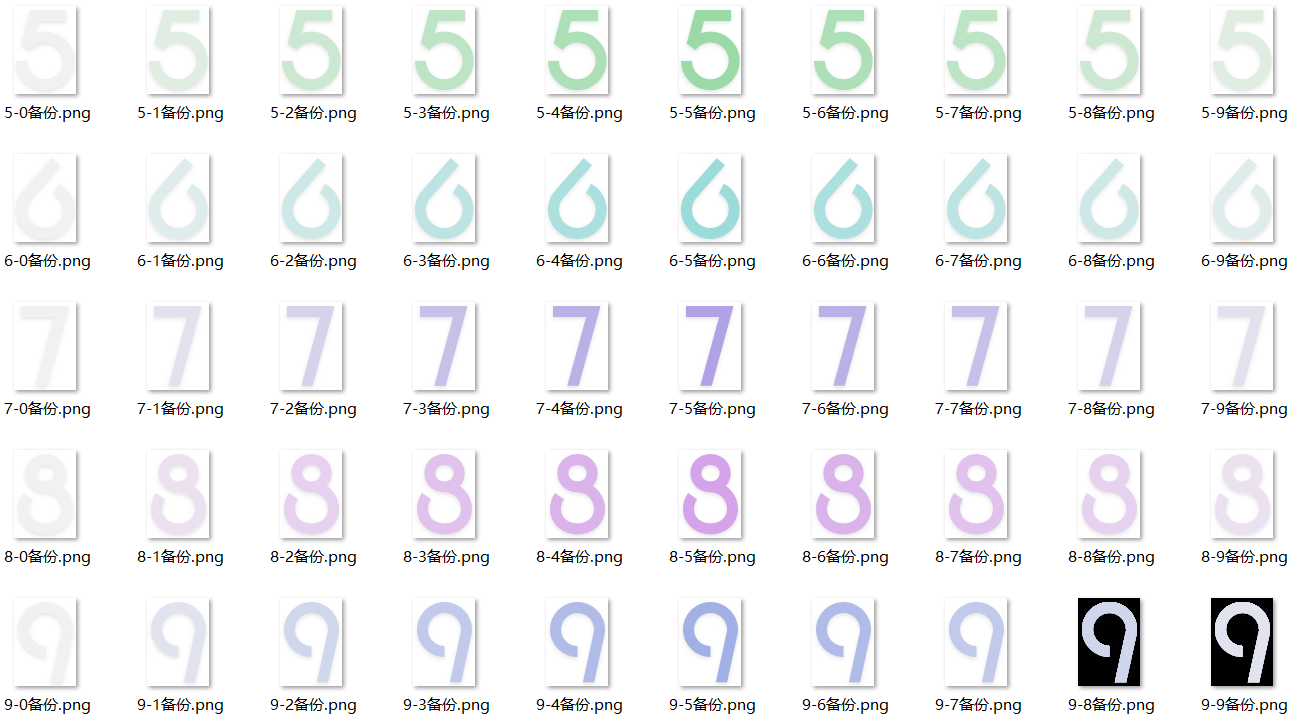

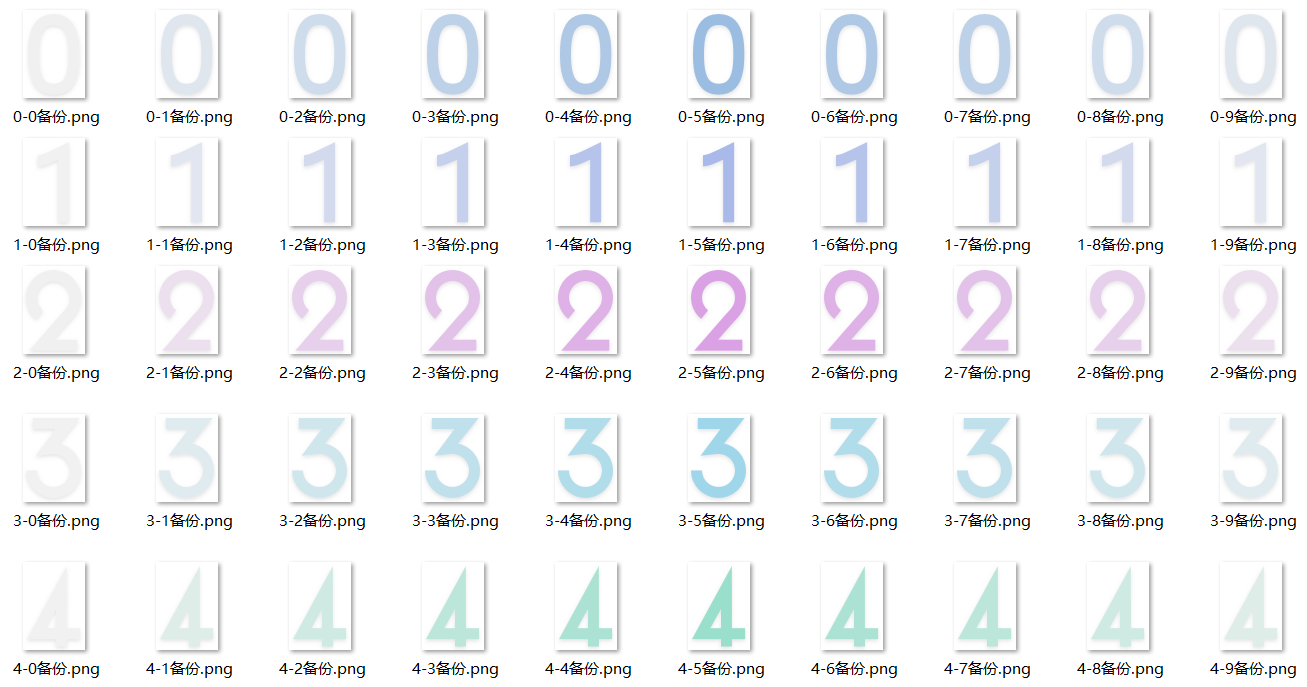

切图准备：数字0-9序列帧切图。

制作步骤：

1. 添加“时间”>“多组序列帧”控件，数值类型选择“时钟高位”。然后点击“+”，批量导入0-2的数字序列帧切图，并调整好位置。

   序列帧张数：支持设置2-10张，本示例中设置为10张，则相应每个数字需上传10张序列帧。



2. 点击播放按钮，预览0-2的数字序列帧动效是否流畅。



3. 按同样的方法，制作时钟低位、分钟高位、分钟低位多组序列帧。



日期

日期一般包含月、日、星期，支持使用文本类控件或图片类控件制作。

日期-文本类控件制作

使用文本类控件，制作月、日、星期。

使用控件：连接文本、文本。

切图准备：无需准备切图，直接使用文本类控件。

制作步骤：

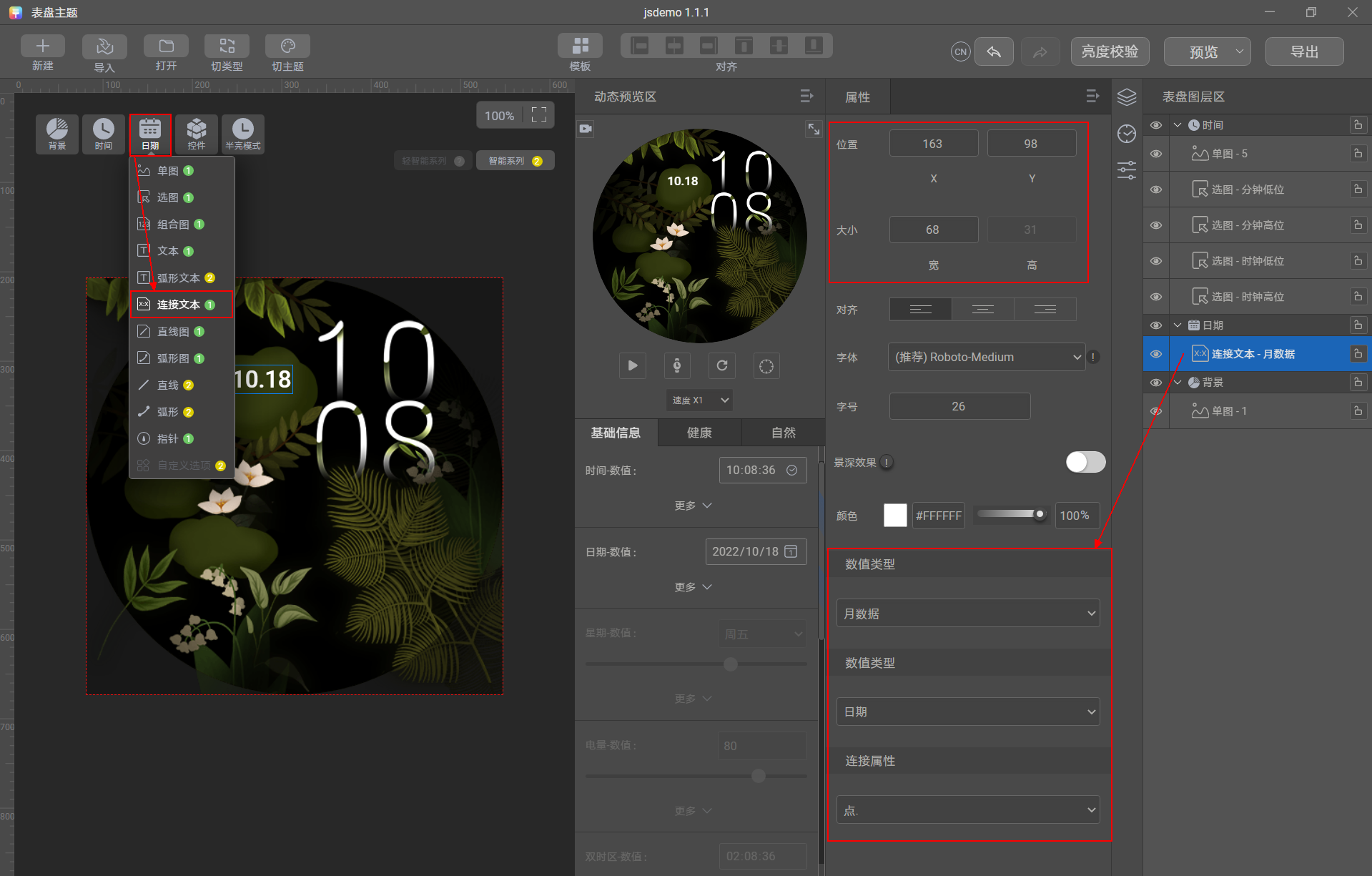

1. 添加“日期”>“连接文本”控件，第1个数值类型选择“月数据”，第2个数值类型选择“日期”，连接属性选择“点.”，并调整好位置和大小。

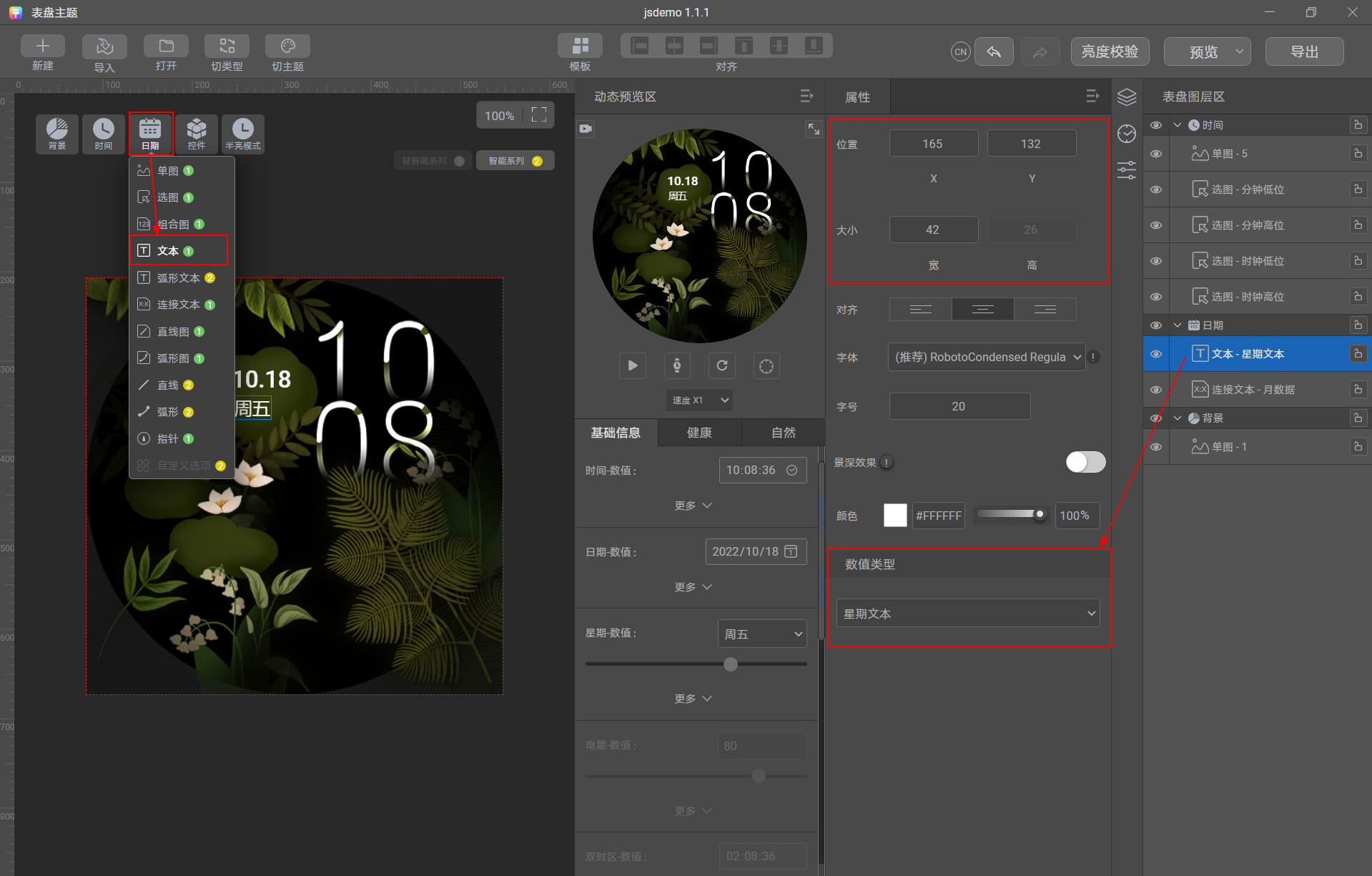

2. 添加“日期”>“文本”控件，数值类型选择“星期文本”。并调整好位置和大小。



日期-图片类控件制作

使用图片类控件，制作月、日、星期。

使用控件：选图。

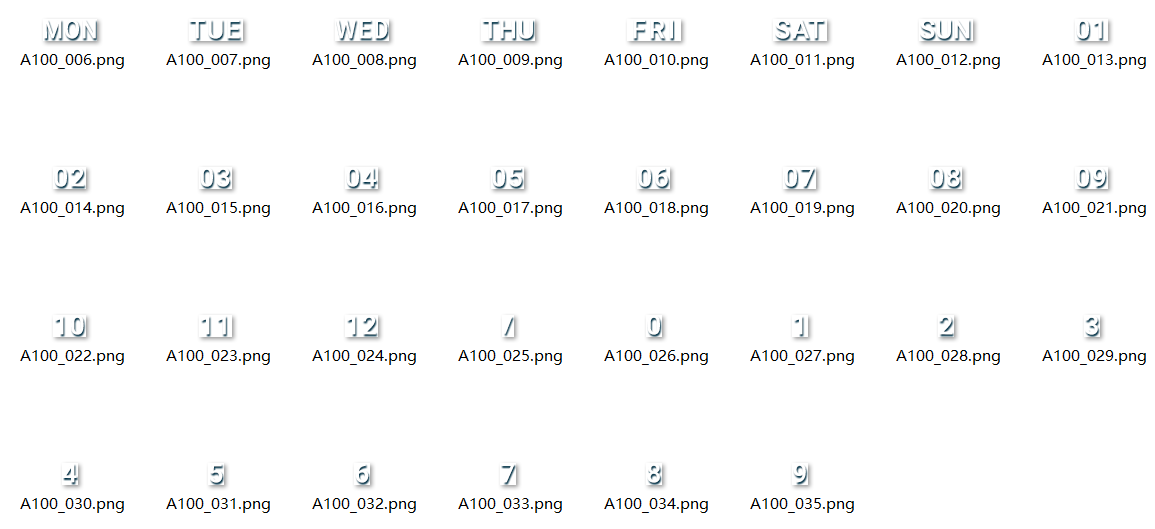

切图准备：星期、月份、日期切图。

制作步骤：

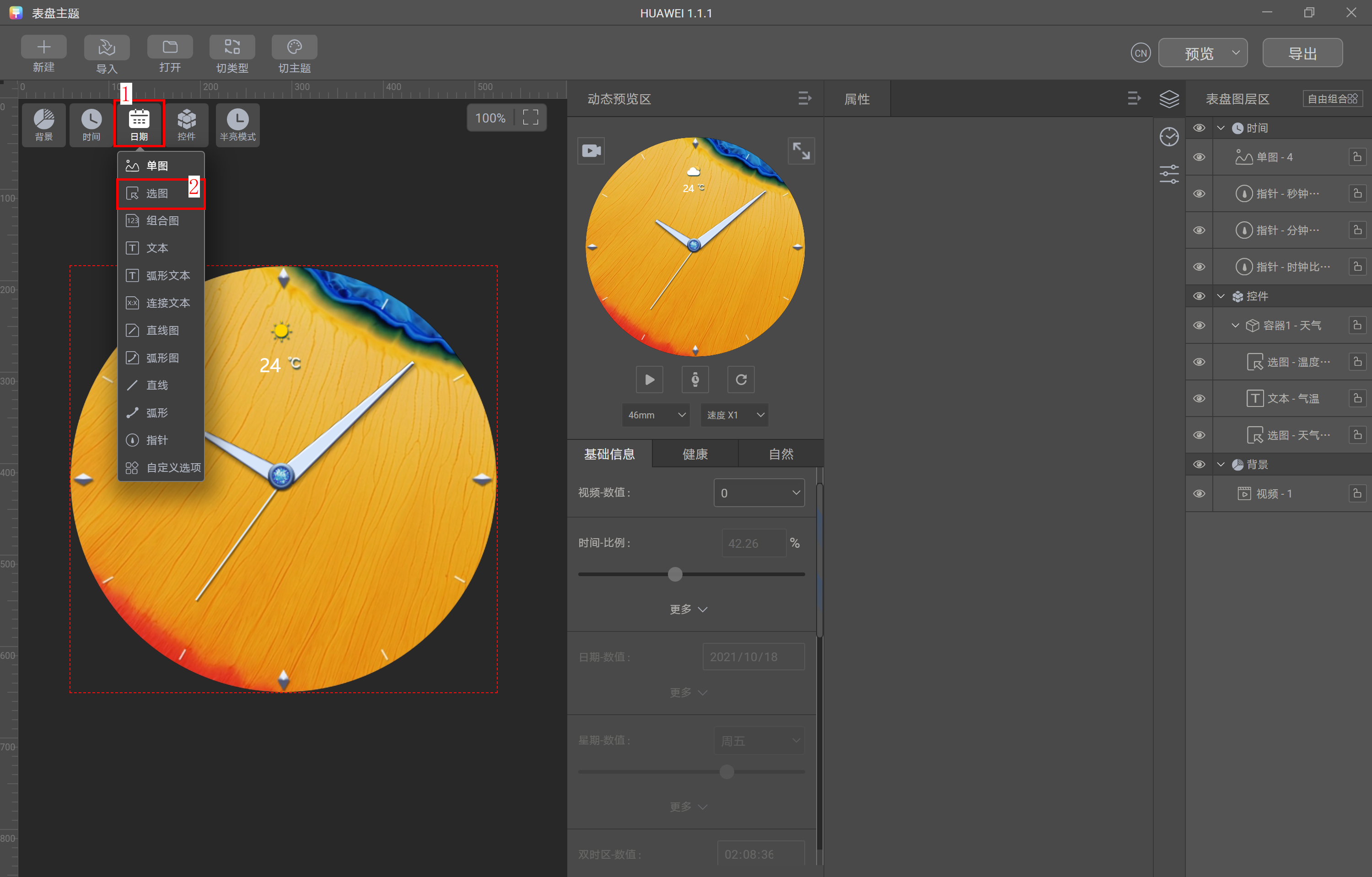

1. 添加“日期”>“选图”控件。

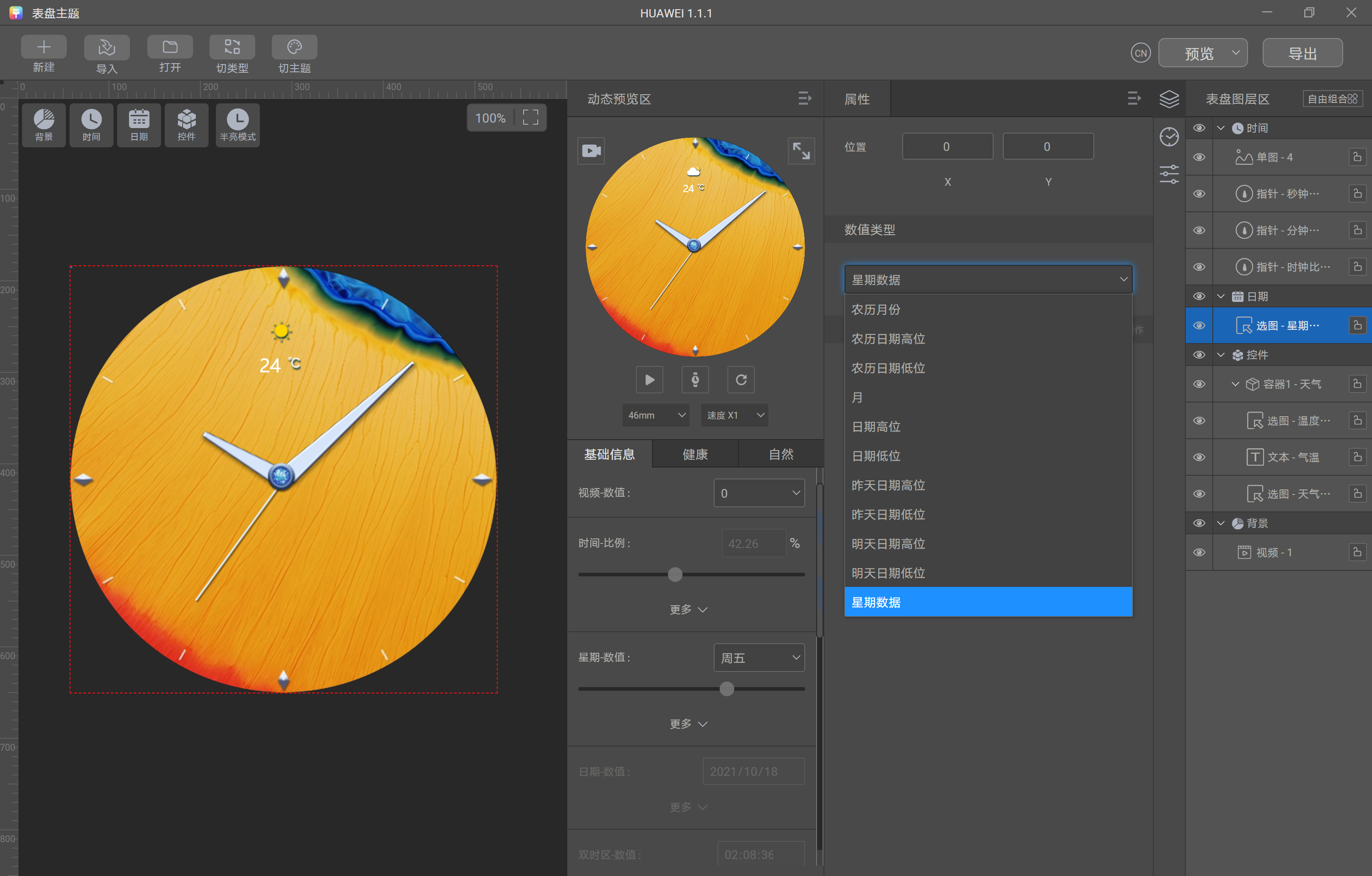

2. 数值类型选择“星期数据”。



3. 点击“+”，批量导入星期资源切图，并调整好位置。



4. 添加“日期”>“选图”控件，数值类型选择“月”，点击“+”批量导入月份切图，并调整好位置。



5. 添加“日期”>“选图”控件，数值类型选择“日期高位”，点击“+”批量导入0-3数字切图，并调整好位置。



6. 添加“日期”>“选图”控件，数值类型选择“日期低位”，点击“+”批量导入0-9数字切图，并调整好位置。



7. 添加“日期”>“单图”控件，点击“+”导入连接符号/切图，并调整好位置。

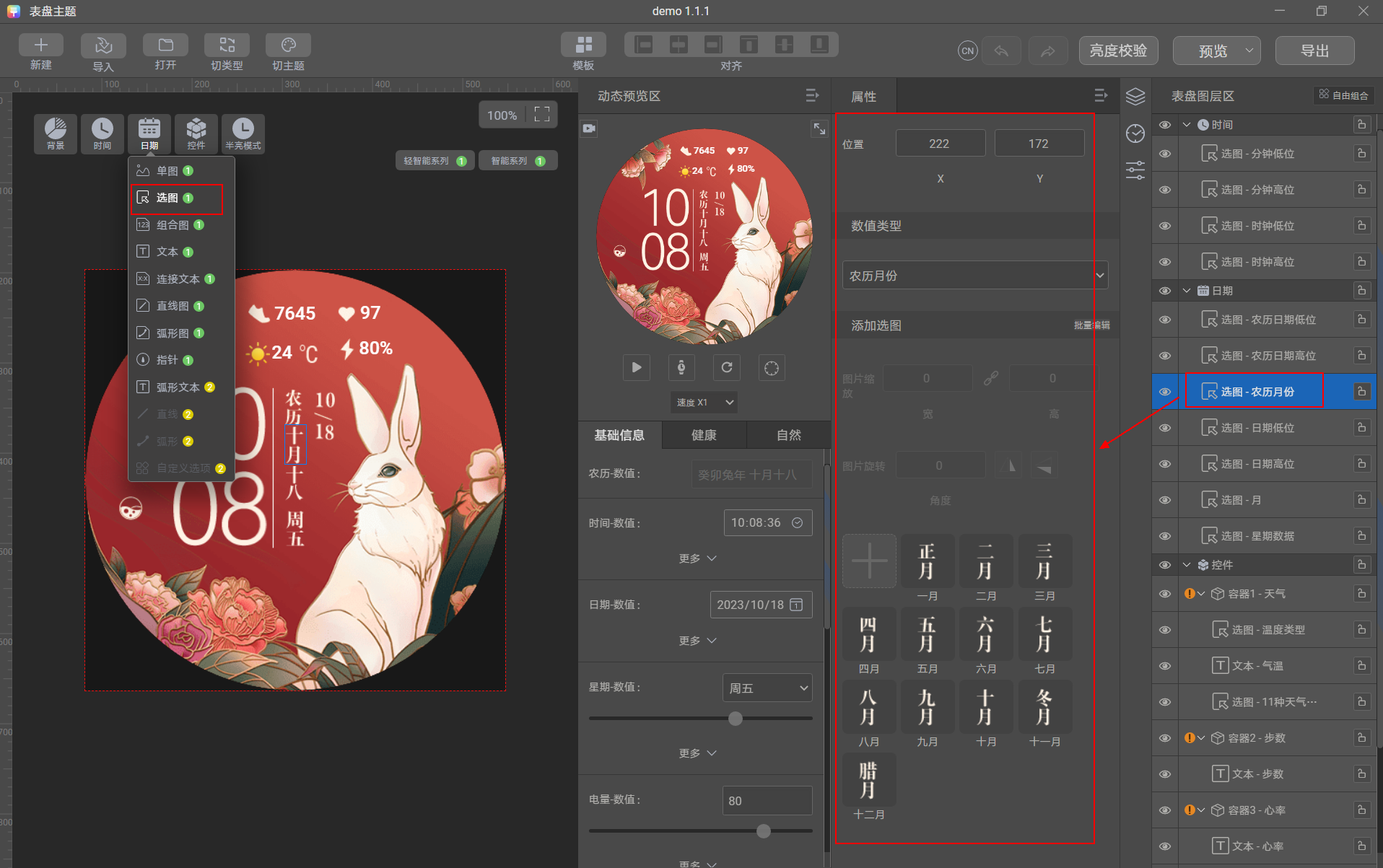

农历

使用选图控件，制作农历月份和日期。

使用控件：选图。

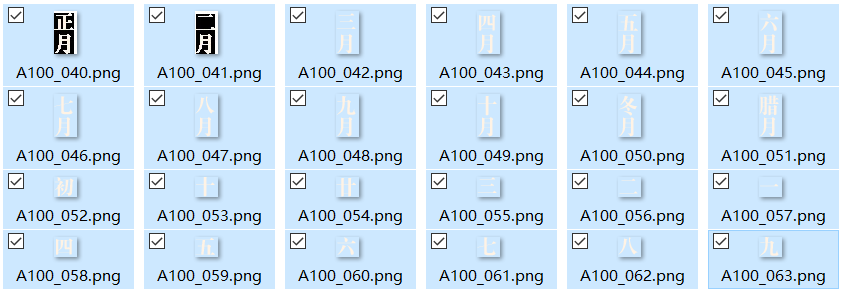

切图准备：农历月份、农历日期高位和农历日期低位切图。

制作步骤：

1. 添加“日期”>“选图”控件，数值类型选择“农历月份”，点击“+”批量导入农历月份切图，并调整好位置。



2. 添加“日期”>“选图”控件，数值类型选择“农历日期高位”，点击“+”批量导入农历日期高位切图，并调整好位置。

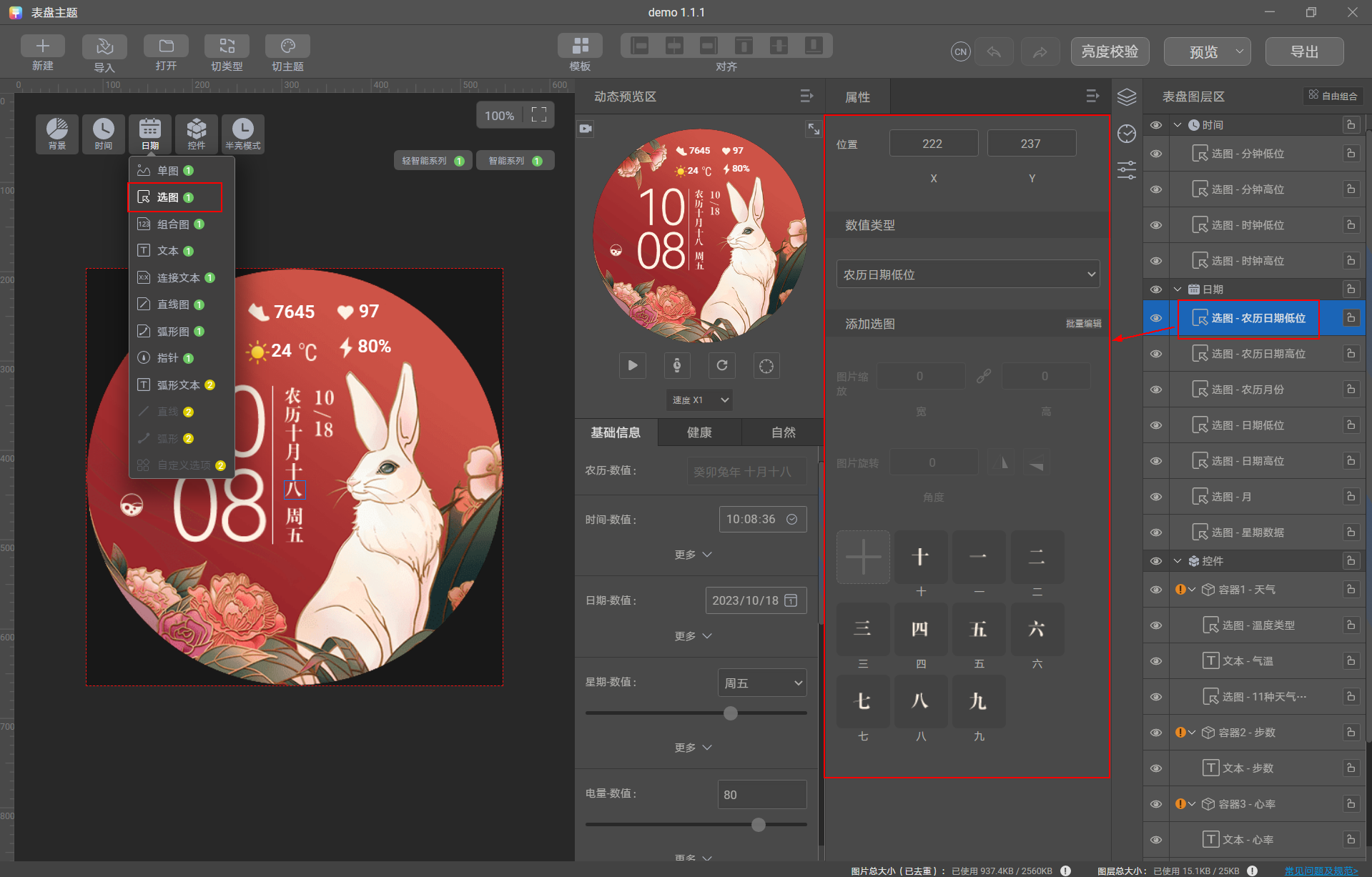

3. 添加“日期”>“选图”控件，数值类型选择“农历日期低位”，点击“+”批量导入农历日期低位切图，并调整好位置。



数据

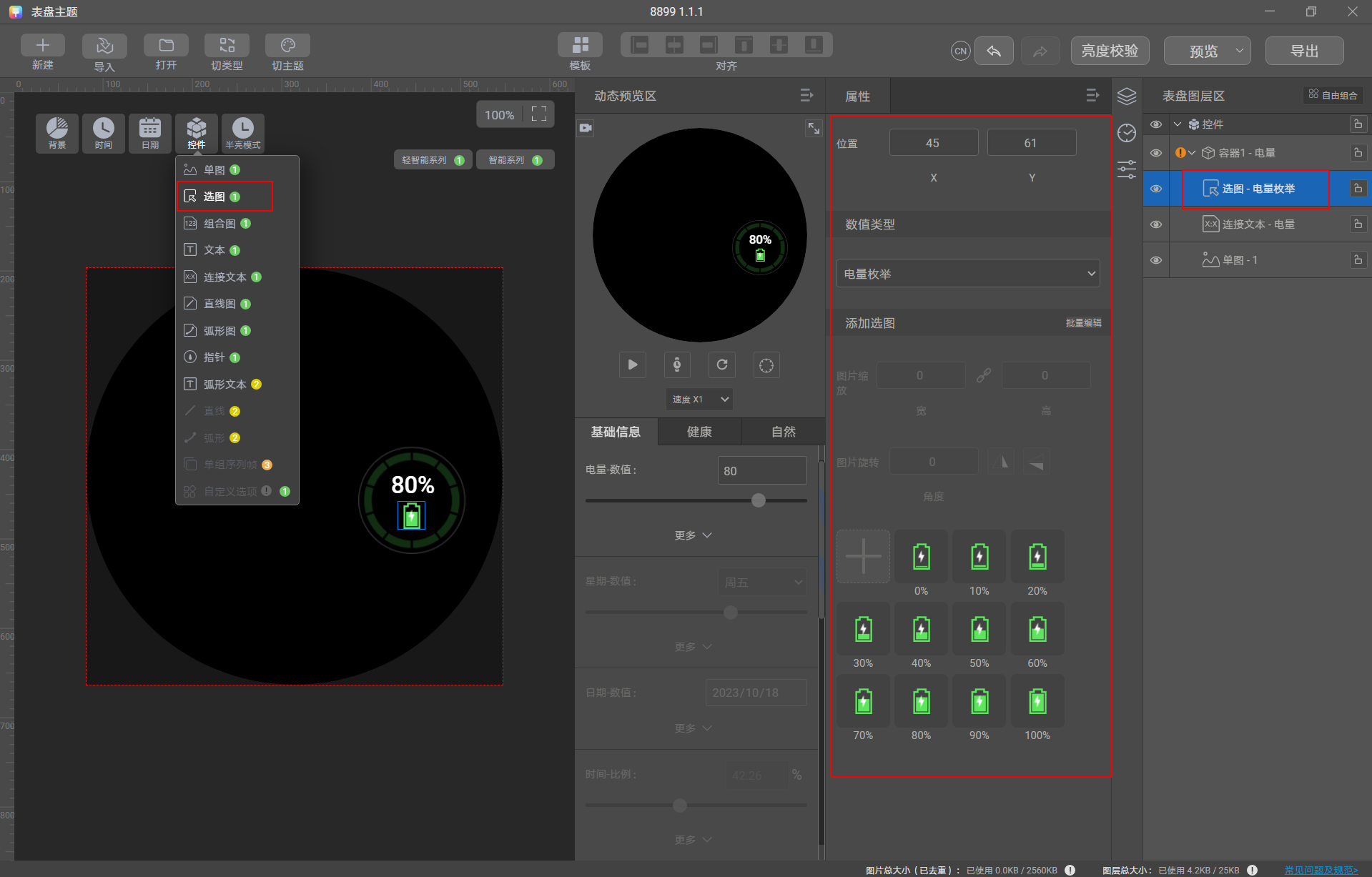

电量

一般包含电量数值（必须带单位%）、电量枚举和电量比例。

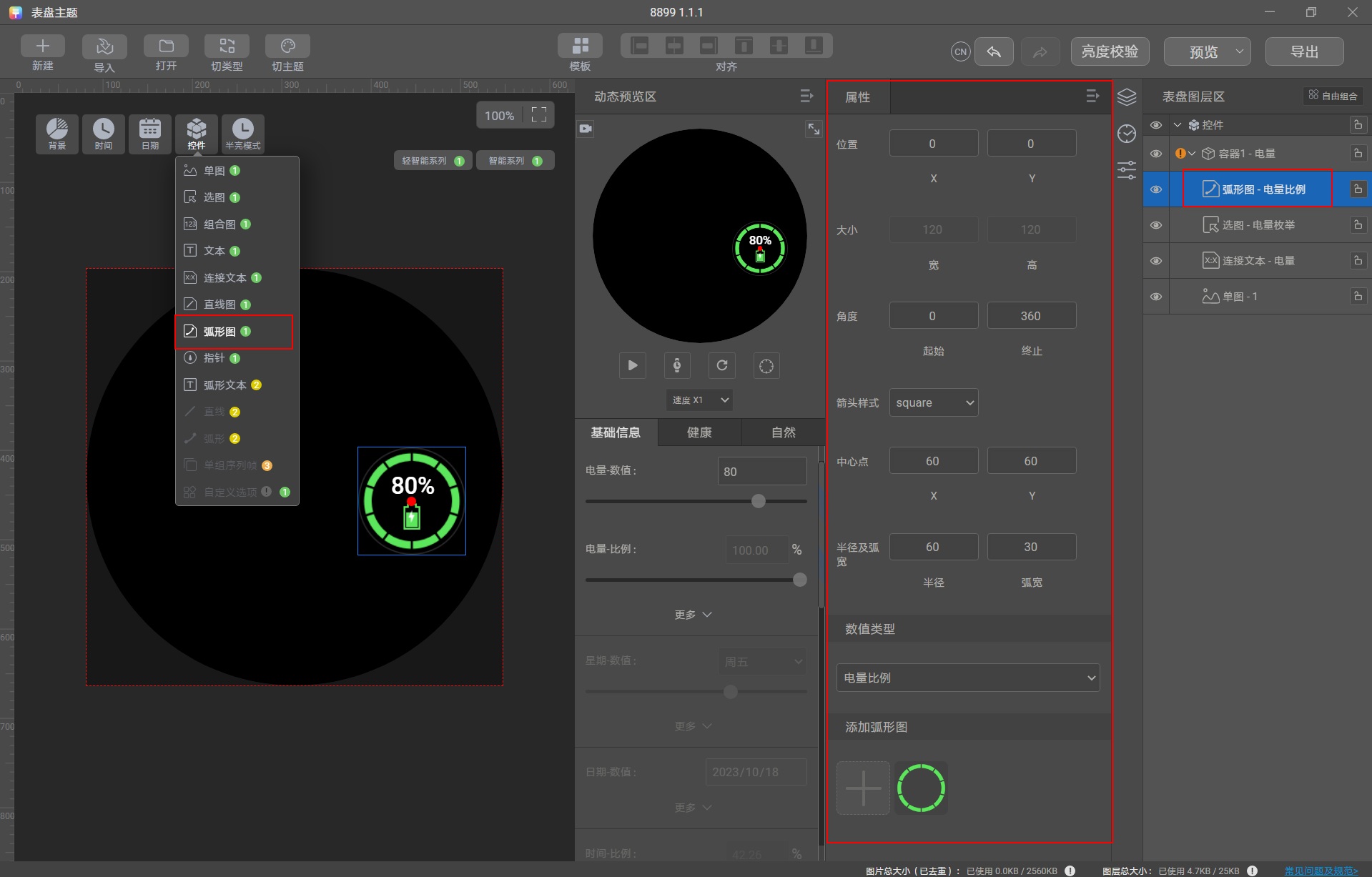

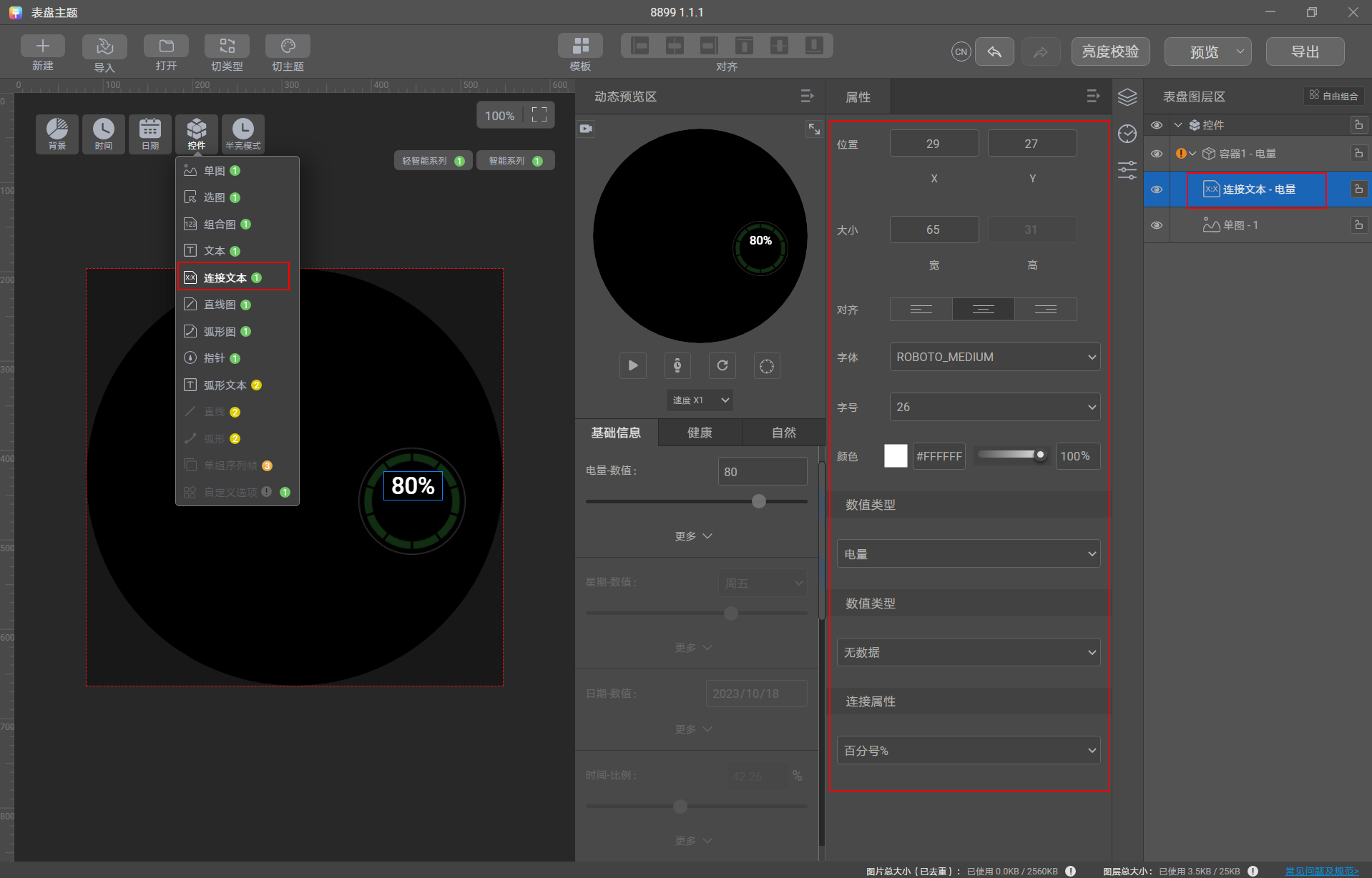

使用控件：连接文本、选图、弧形图。

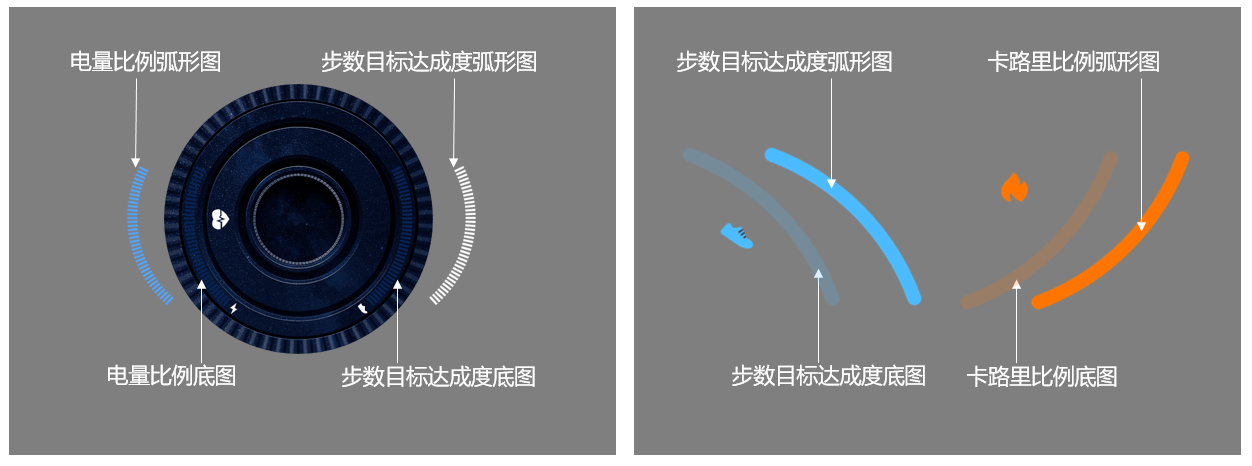

切图准备：电量枚举选图、电量比例底图、电量比例弧形图。

制作步骤：

步数

一般包含步数图标、步数数值、步数目标达成度。

使用控件：单图、弧形文本、弧形图。

切图准备：步数目标达成度弧形图、步数目标达成度底图。

制作步骤：

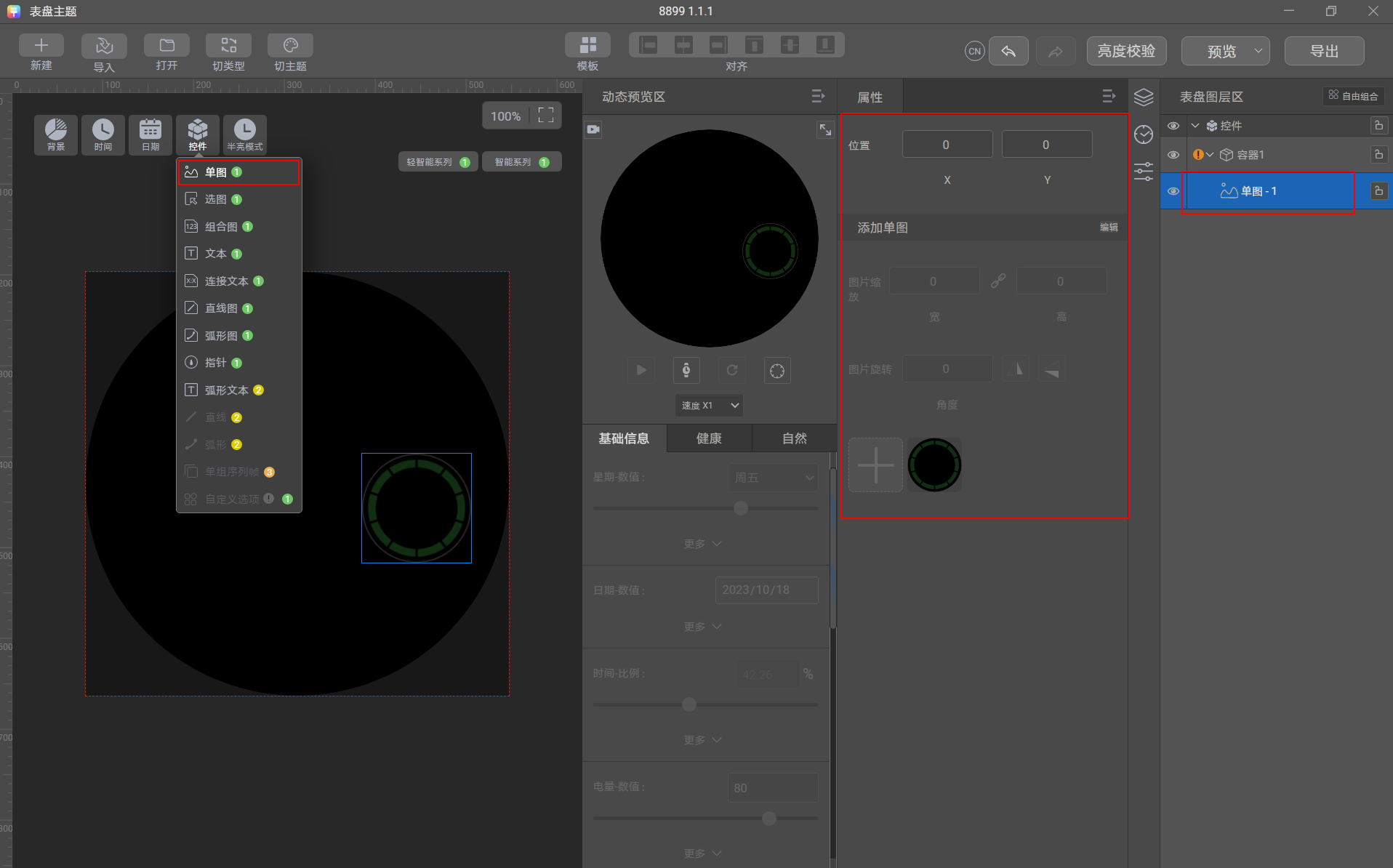

1. 导入步数背景图。

   添加“控件”>“单图”控件，导入步数背景图。

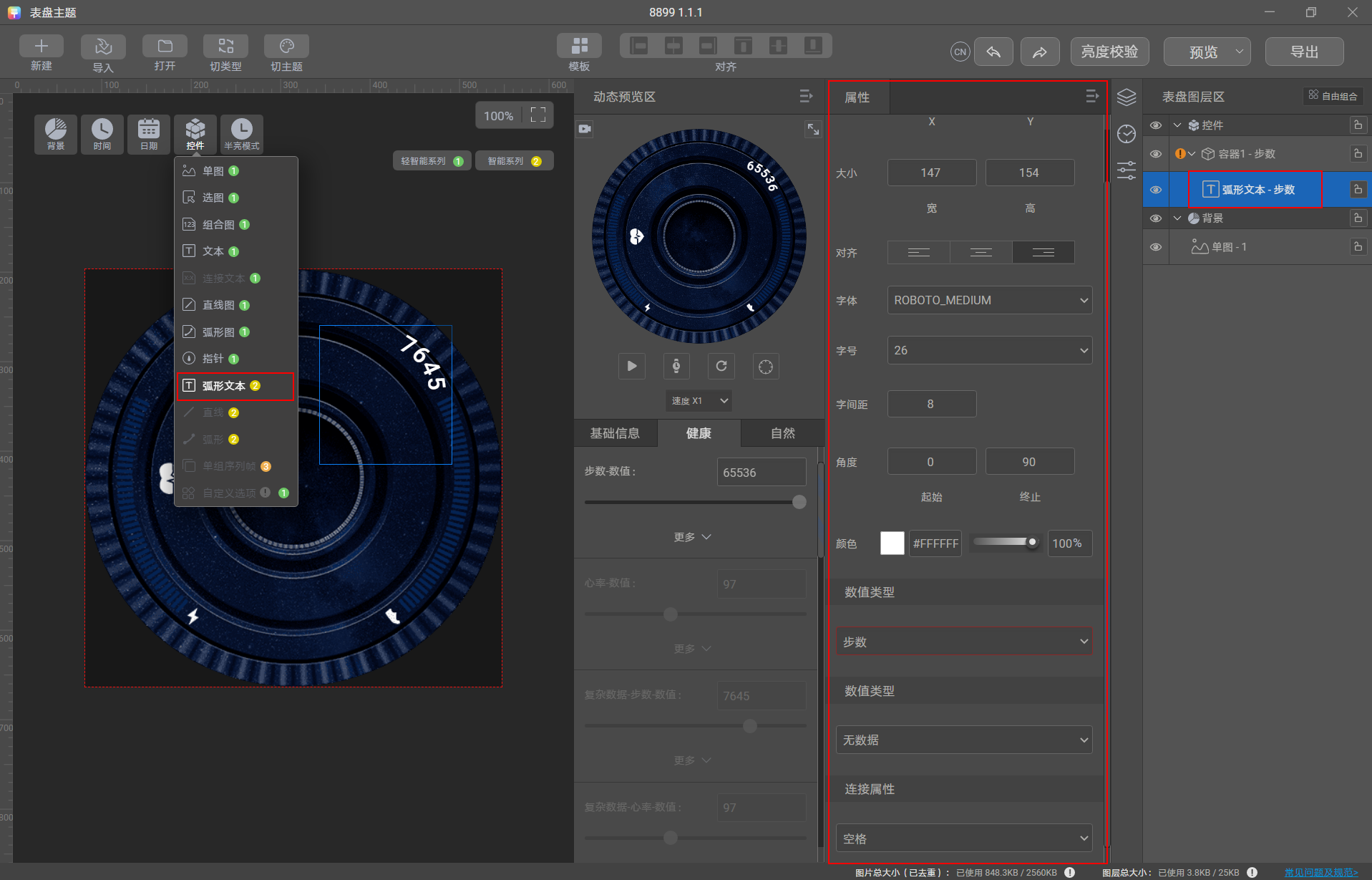

2. 制作步数文本。

   添加“控件”>“弧形文本”控件，第1个数值类型选择“步数”第2个数值类型选择“无数据”，连接属性选择“空格”，并调整好位置、大小、对齐方式、字体、字号、字间距、角度、颜色等参数。

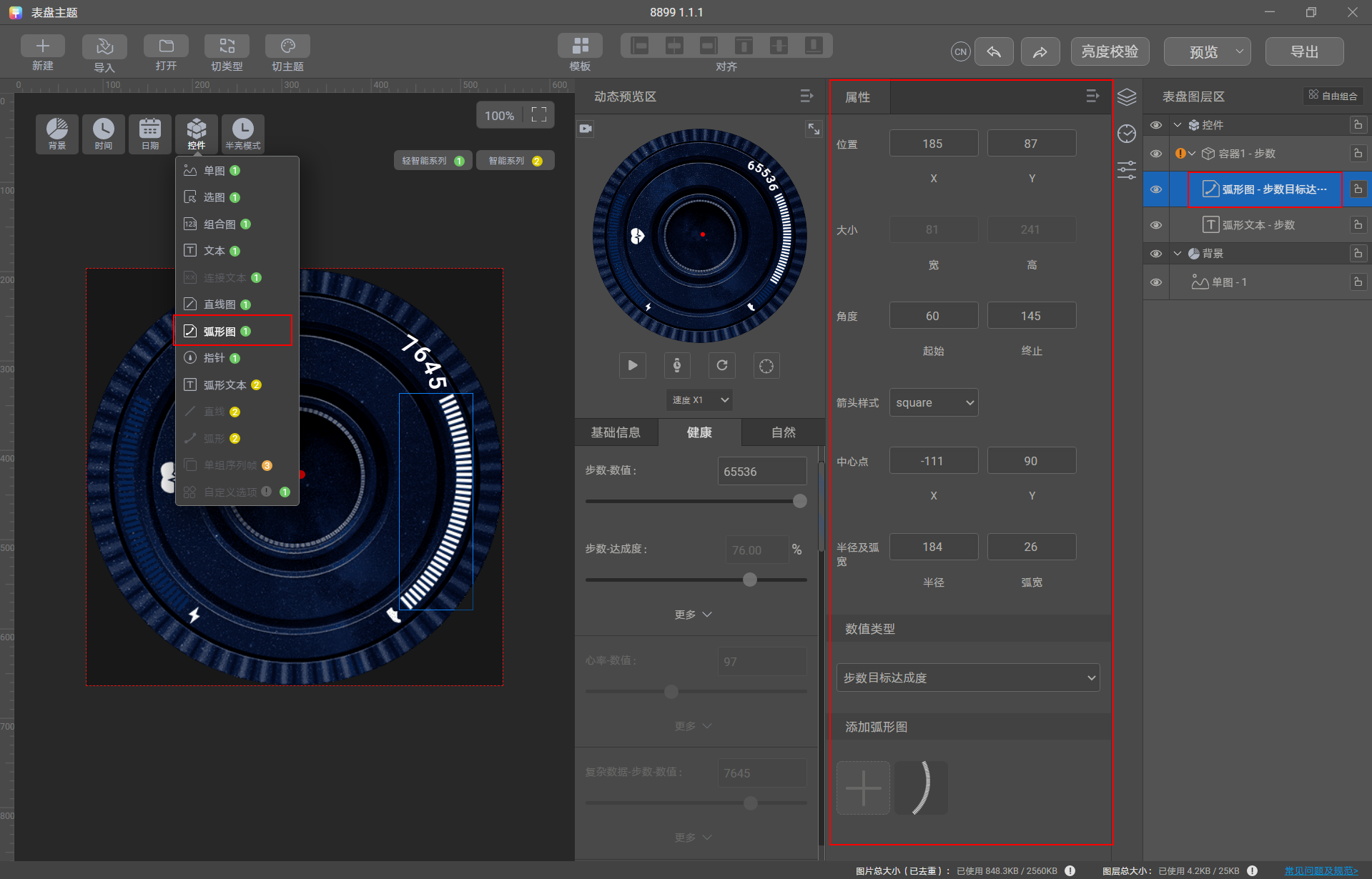

3. 制作步数目标达成度弧形图。

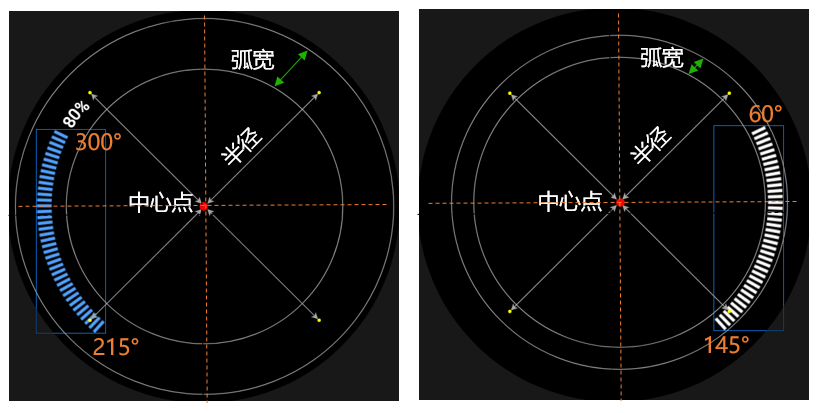

   添加“控件”>“弧形图”控件 ，数值类型选择“步数目标达成度”，导入相应弧形图，并调整好位置、角度、中心点、半径、弧宽等参数。



心率

一般包含心率图标、心率数值和心率比例。

使用控件：单图、组合图、直线。

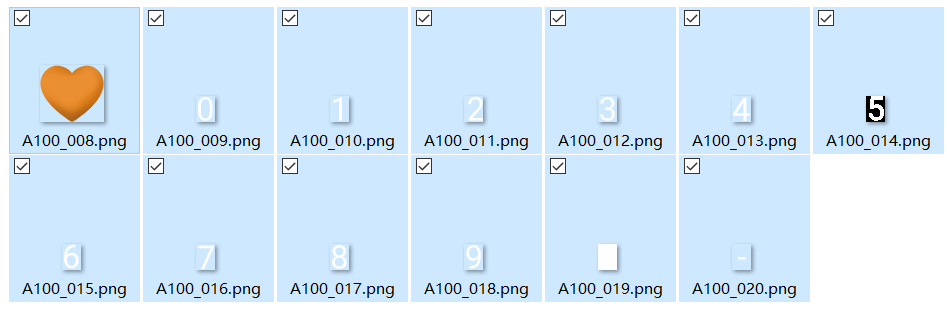

切图准备：心率图标、组合图0-9数字、组合图无效资源、组合图默认资源。

制作步骤：

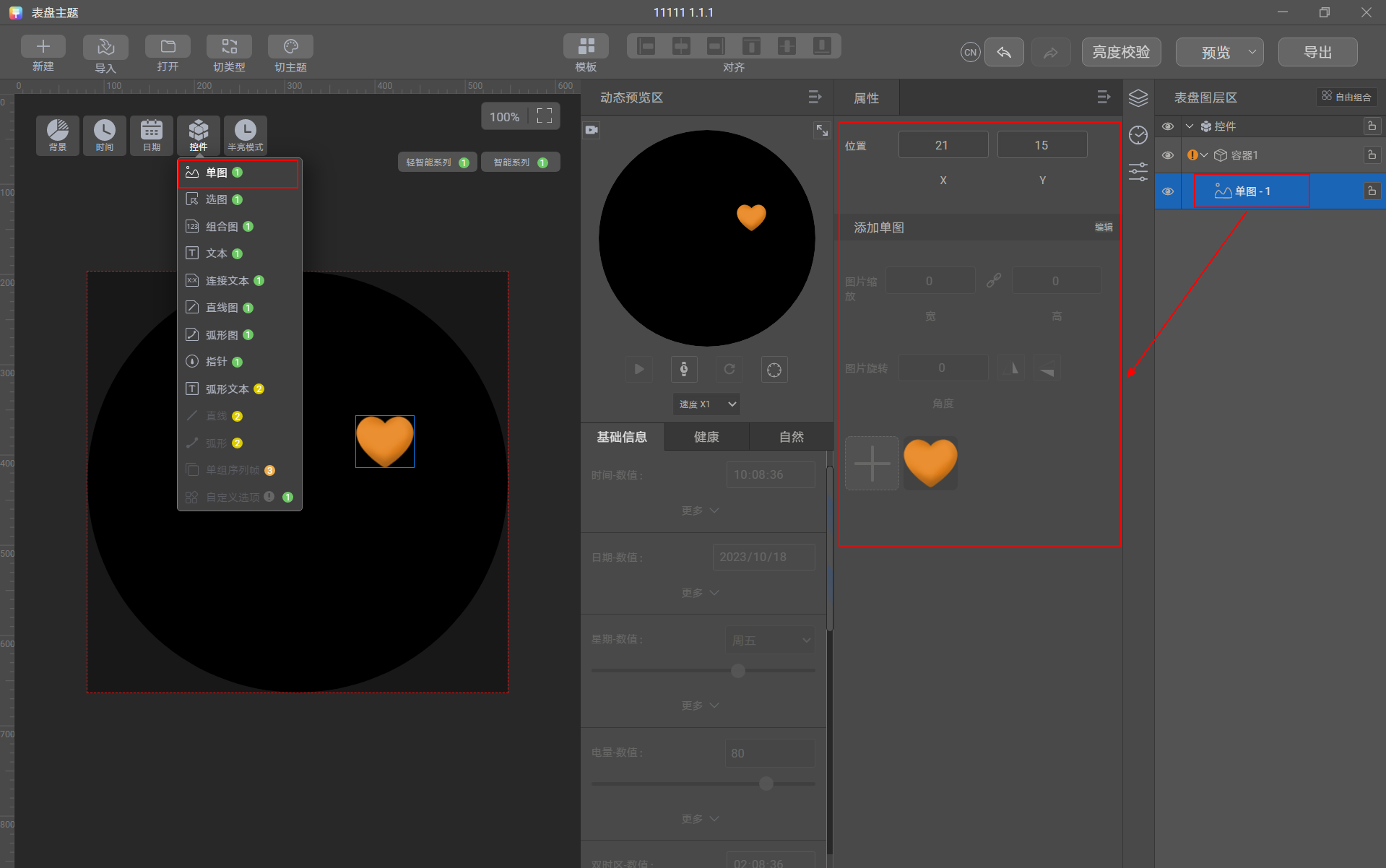

1. 添加“控件”>“单图”，上传心率图标，并调整好位置。

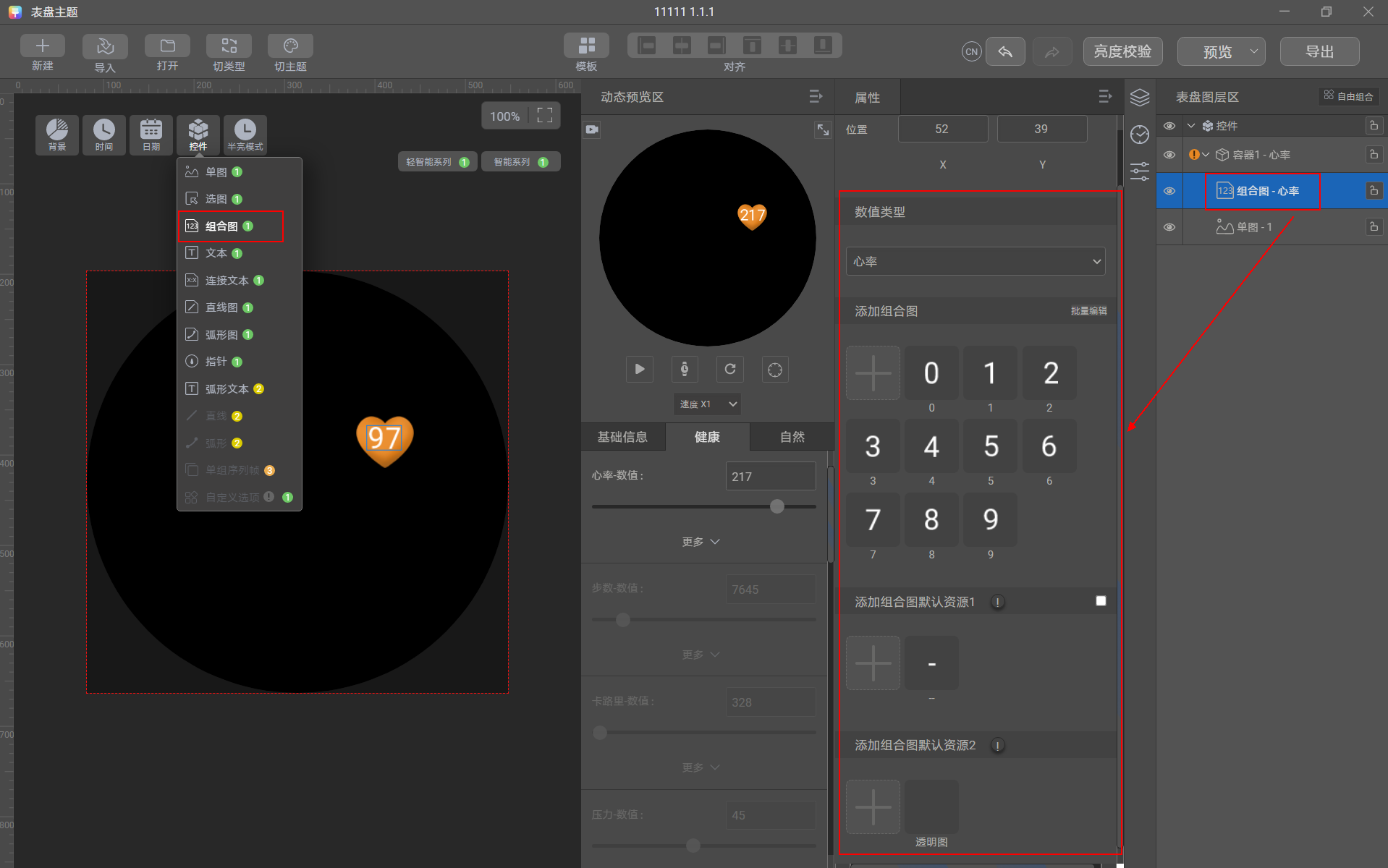

2. 添加“控件”>“组合图” ，数值类型为“心率”，导入0-9数字切图、组合图无效资源和组合图默认资源，并调整好位置、对齐方式等参数。

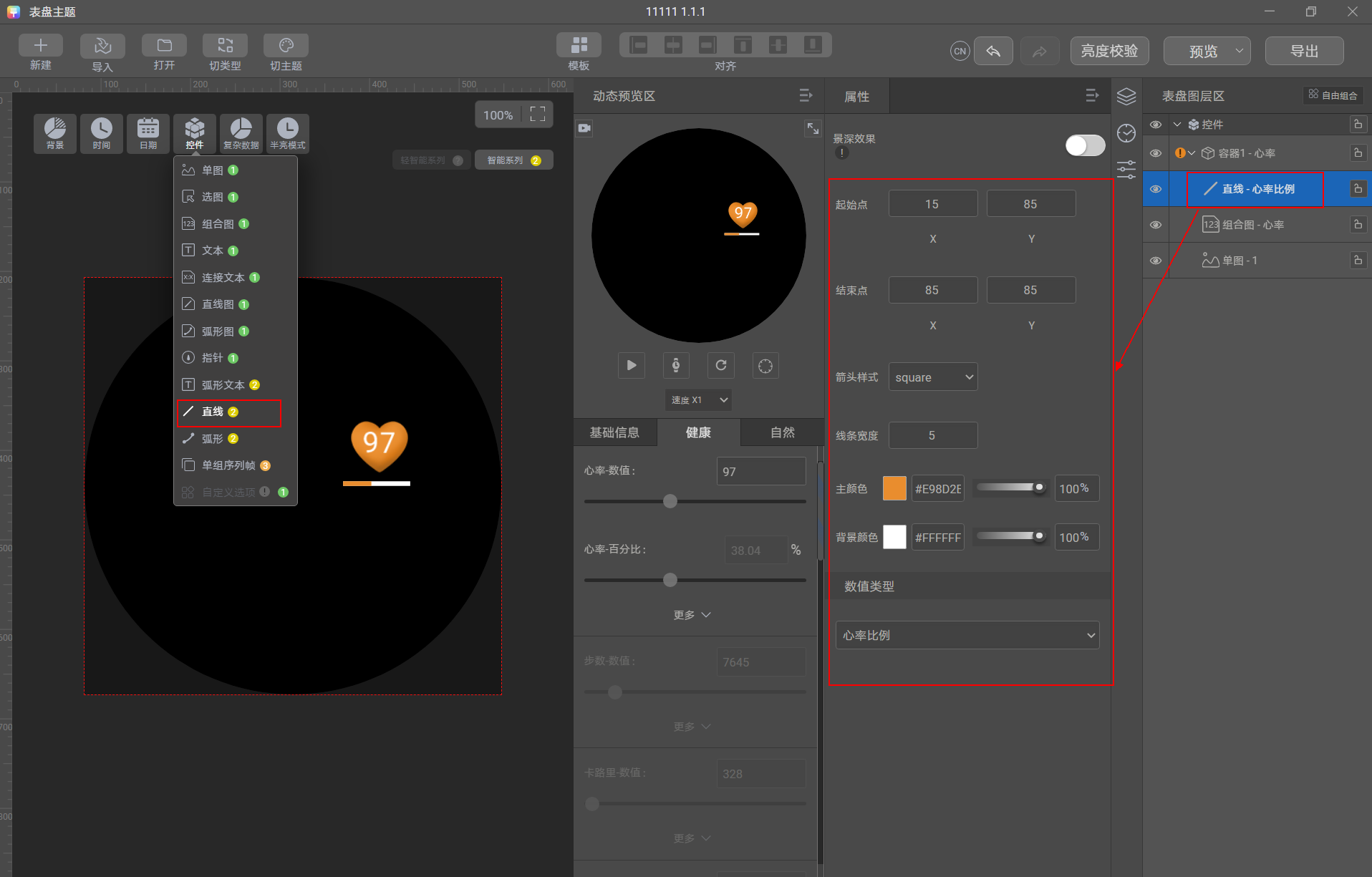

3. 添加“控件”>“直线”，数值类型为“心率比例”，并调整好起始点、结束点、线条宽度、主颜色、背景颜色等参数。



天气

一般包含天气类型（28种或11种）、气温数值（必须带单位°c/°F）和气温类型。

使用控件：选图、文本。

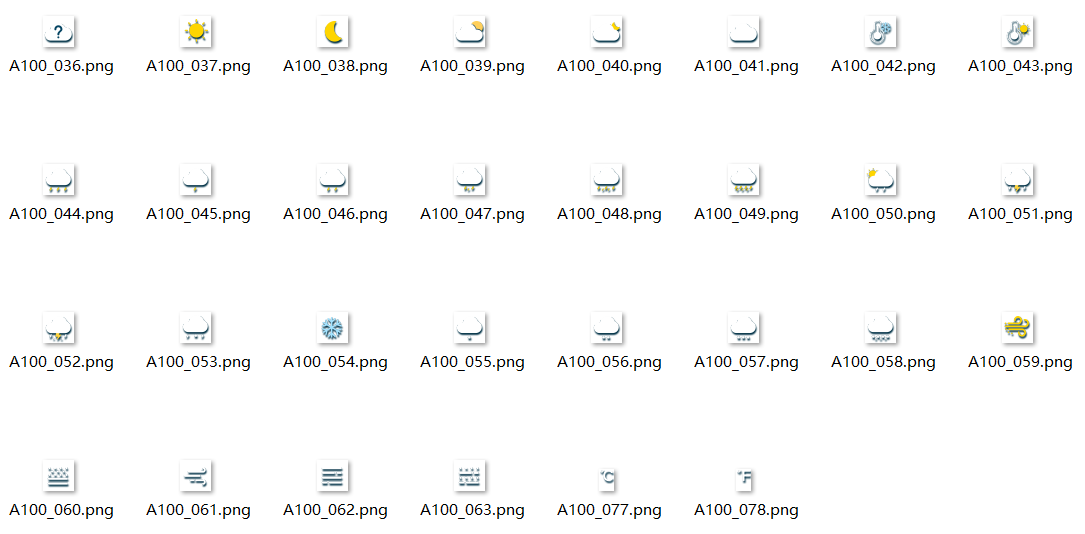

切图准备：28种天气类型选图、气温类型选图。

制作步骤：

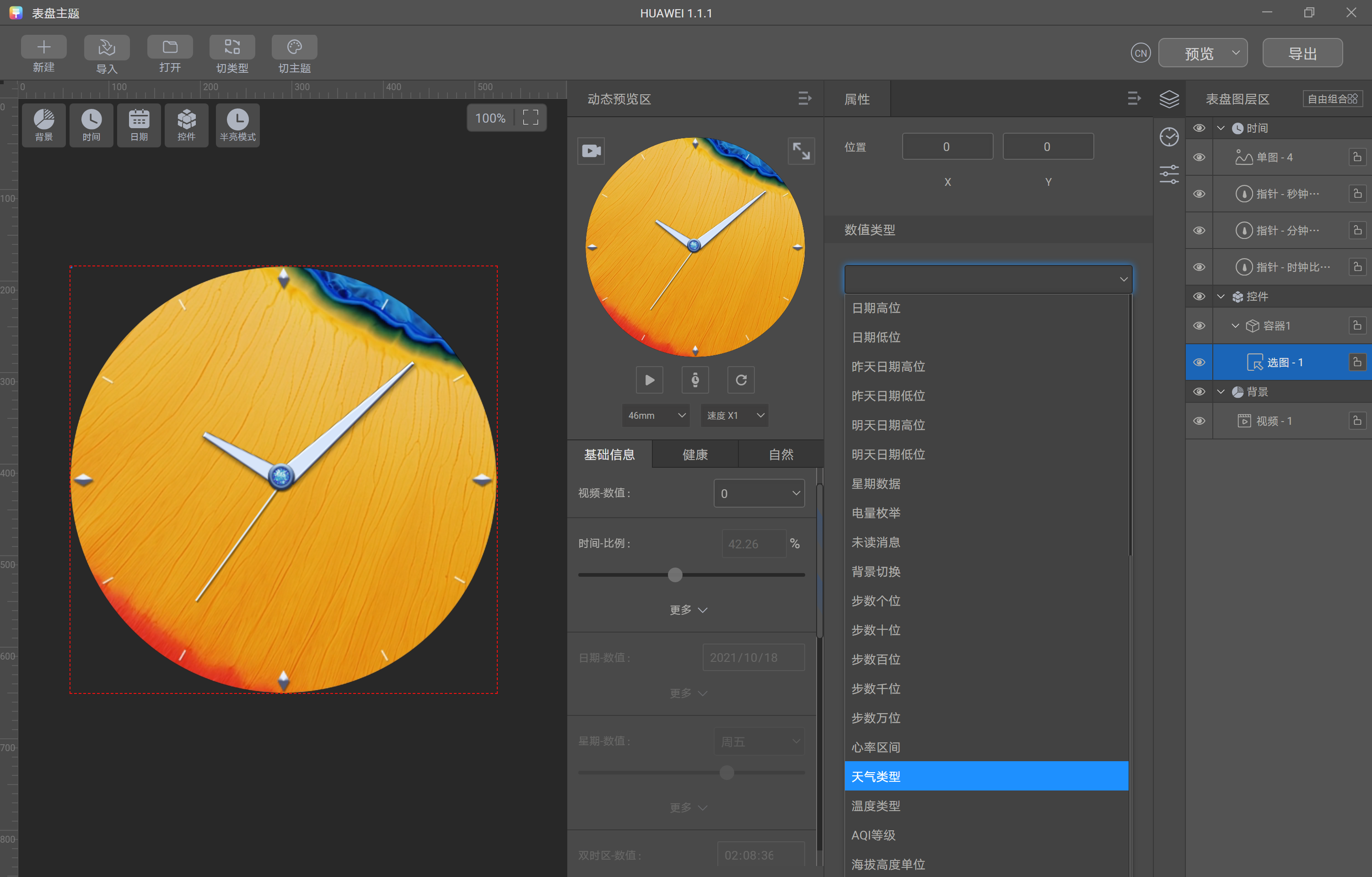

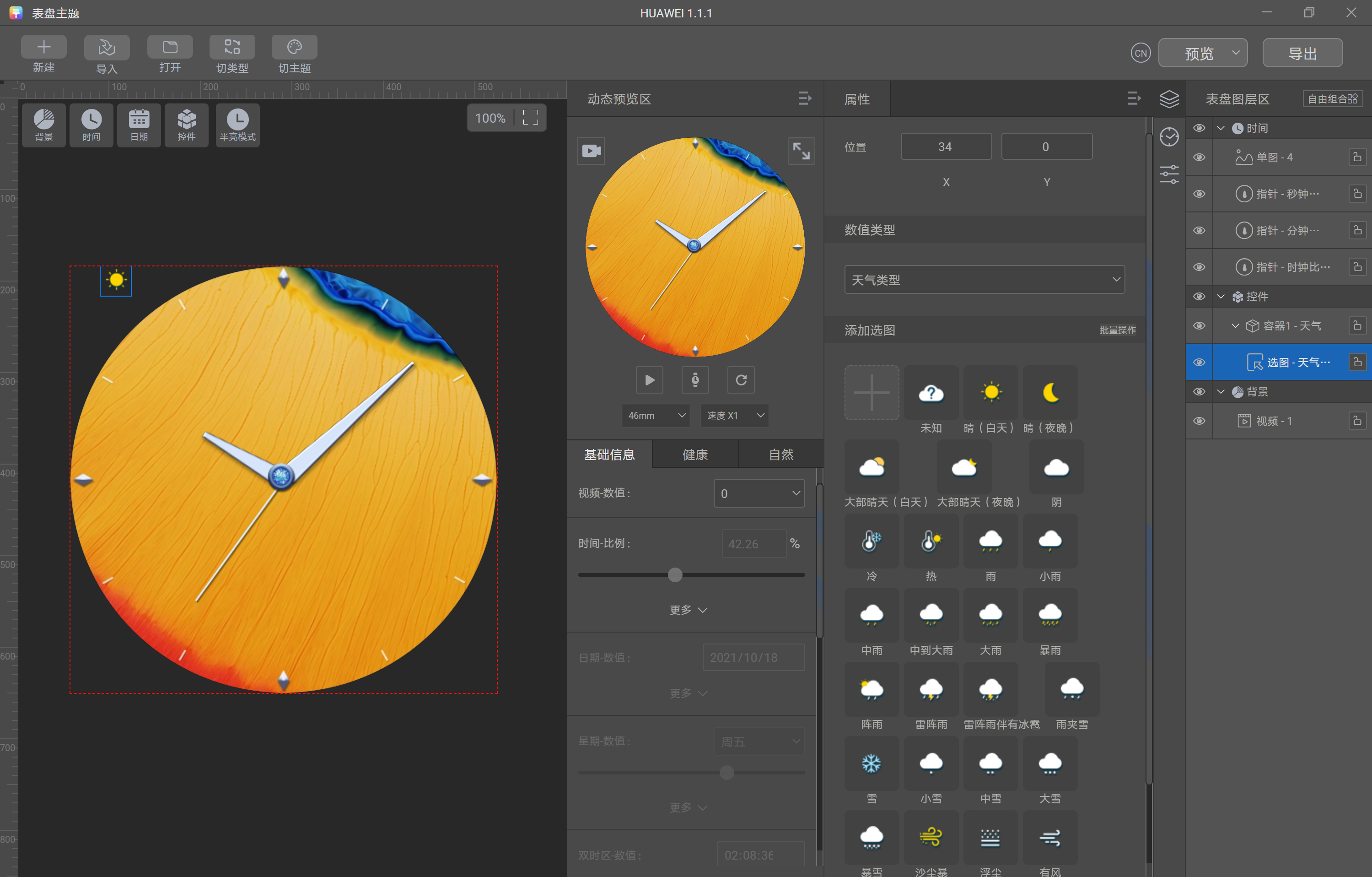

1. 添加“控件”>“选图”控件，数值类型选择“28种天气类型”。



2. 批量添加28种天气类型切图，并调整好位置。



3. 在图层区点击“容器1-天气”，并调整好位置，容器大小不变。



4. 添加“控件”>“文本”控件，数值类型选择“气温”，并调整好位置、大小、对齐方式、字体、字号、颜色等参数。



5. 添加“控件”>“选图”控件，数值类型选择“温度类型”。导入温度类型切图，并调整好位置。



熄屏表盘制作

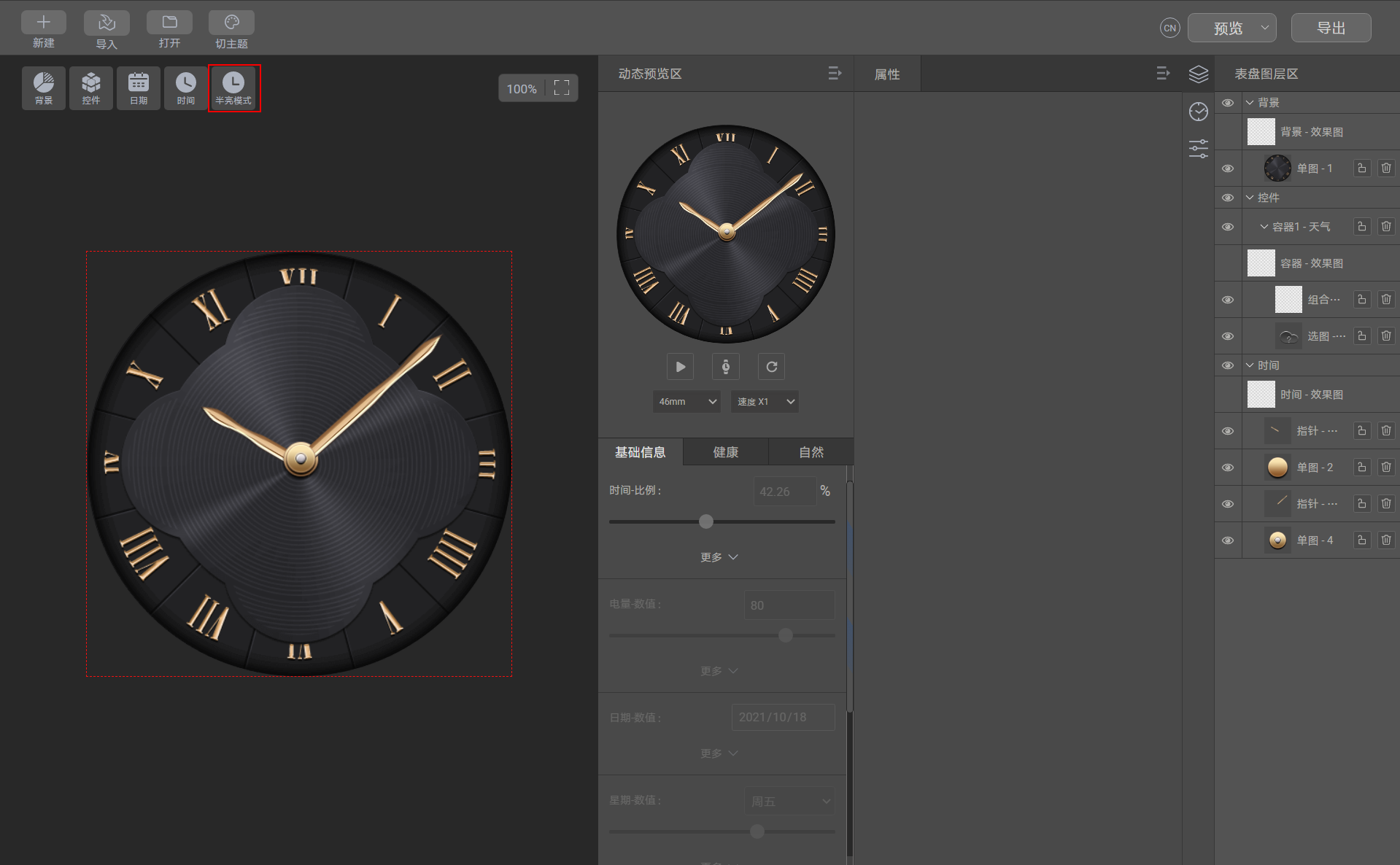

默认为亮屏表盘制作模式，点击【半亮模式】则切换到熄屏表盘制作模式。

熄屏表盘要求：

1. 图层数量不超过30层。
2. 序列帧、视频、GIF控件不可用。
3. 熄屏表盘不可以单独导出，必须与亮屏表盘一起导出。
4. 屏幕非黑像素点不超过整体屏幕面积的10%或20%，详见分辨率与版本号。
5. 非黑像素点区域尽量分散，不要出现大块集中展示。任意200px*200px范围，非黑像素点占比不能超过60%。

熄屏表盘制作方法：

方法1：像制作亮屏表盘一样，逐一制作每个图层，以上已详细讲解。

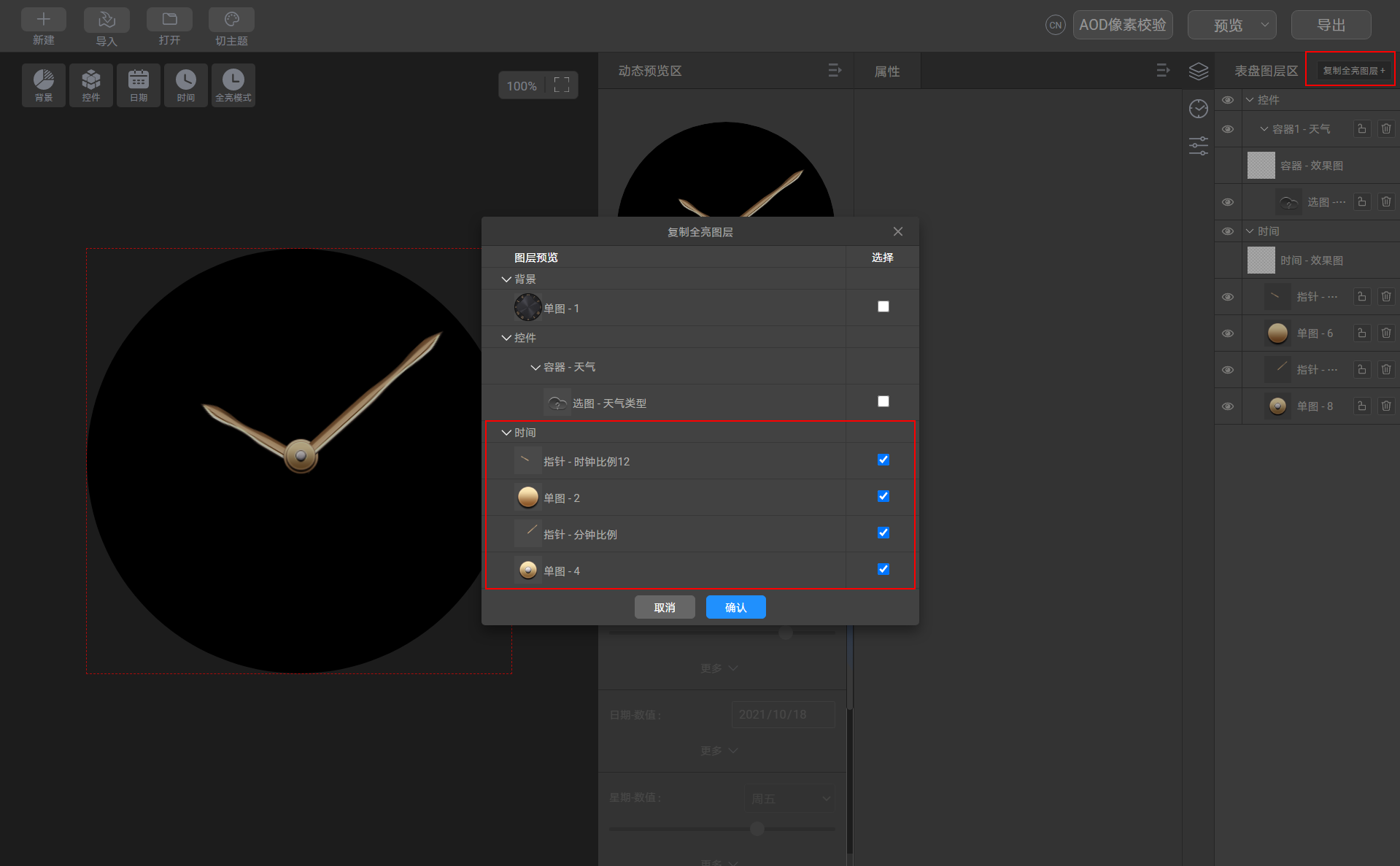

方法2：一键复制亮屏表盘的图层。

1. 点击切换至“半亮模式”。



2. 点击复制全亮图层，选中需要的图层。



3. 点击确认，选中的图层就会复制到半亮模式中。



4. 点击播放或移动下方进度条查看表盘效果（测试后点击恢复按钮，表盘恢复到默认数值）。

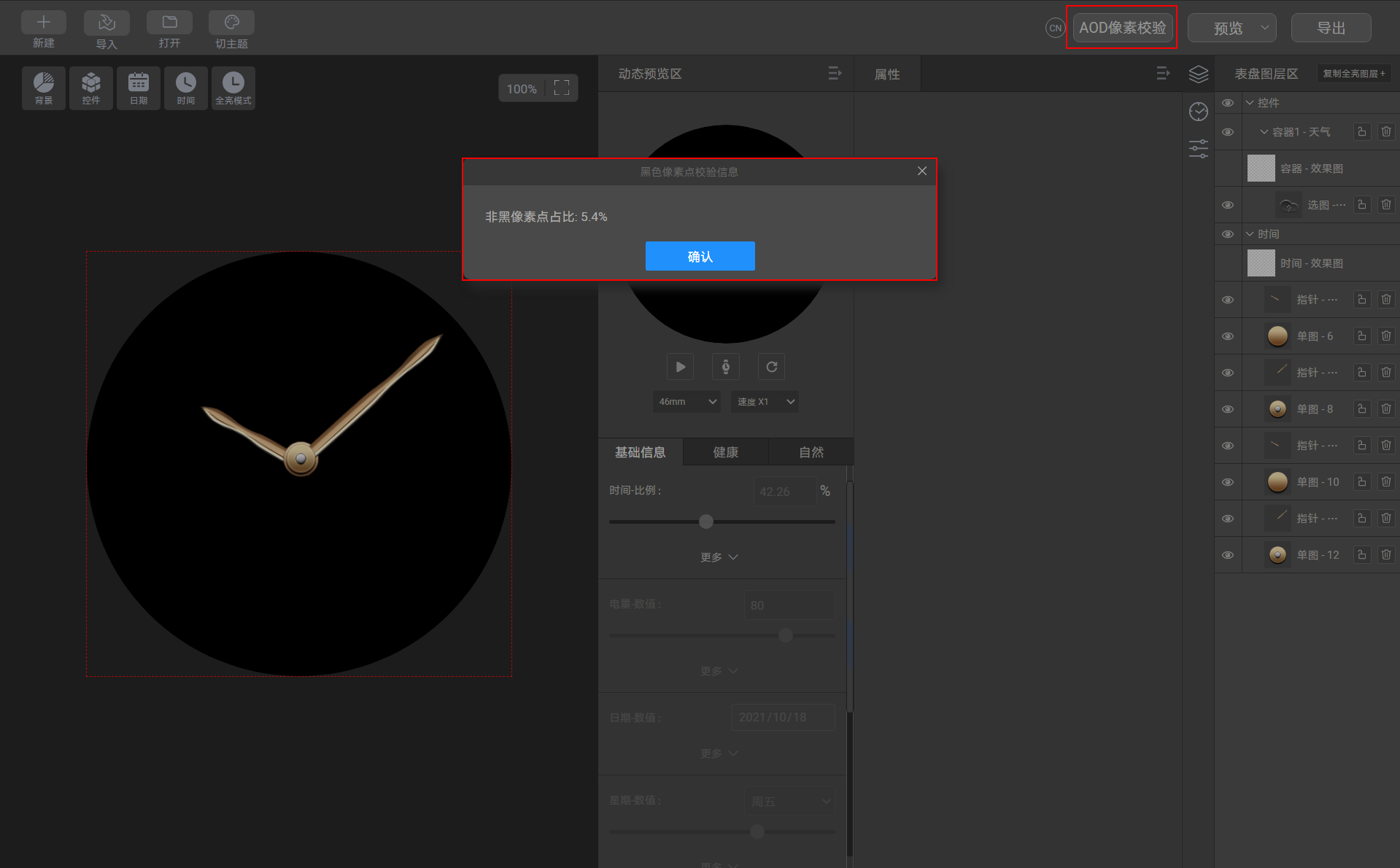

5. 点击“AOD校验”，进行非黑像素点占比校验。



   说明

   非黑像素点占比超过后如何修改？详见aod提示非黑像素点占比过高解决方法。
