1 华为VR Glass 解决方案介绍

华为VR Glass 支持多种解决方案架构，包括移动VR，PC VR以及CloudVR。在交互方面，支持3dof手柄、6dof以及大空间解决方案。

1.1 移动端VR/Mobile VR

以华为手机/PAD场景，甚至是第三方定制盒子作为运算单元的场景。以手机芯片为基础。

1.1.1 华为手机/PAD + VR Glass

该解决方案以华为手机/PAD作为 VR的运算端，VR Glass通过C2C线缆链接到手机上，主要是面向C端用户场景。

用户交互方面，使用华为3dof手柄或者手机模拟手柄模式。

同时可以支持6dof交互场景：

1.2 PC VR

PC VR，泛指符合VR基本的运行需求的，通过电脑作为VR Glass的计算和存储单元。PC可以是台式机，笔记本电脑，甚至定制的行业电脑。

华为VR Glass在以电脑作为主机时，也存在多种运行模式，满足不同的用户需求。主要分为以下三种：

PC VR投屏模式、PC VR 6DOF 有线模式、PC VR 6DOF 无线串流模式。

1.2.1 PC VR 投屏模式

通过鼠标键盘操作，支持头部3dof；VR Glass 作为电脑的

功能：

• 可以观看电脑上的视频（180度/360度），也可以使用电脑的鼠标键盘来玩PC上的游戏。
• 无需6dof定位套装；线缆可以使用自带的C2C连接线缆，也可以使用PC VR连接线缆。
• 可以运行steamvr，运行一部分可以通过鼠标/键盘操作的应用，比如VR播放器类应用。

详细的指南可以参考：

• https://club.huawei.com/forum.php?mod=viewthread&tid=22656976
• https://club.huawei.com/forum.php?mod=viewthread&tid=22314472
• https://club.huawei.com/forum.php?mod=viewthread&tid=22322012

1.2.2 PC VR 6dof 有线模式

• PC/笔记本  + PC 连接线缆  +  VR Glass + 6dof 交互套件
•       支持 SteamVR；
• PC/笔记本多种形态，包括游戏本、台式机、背包电脑、甚至是行业定制电脑，只需要满足附录配置要求的均可以。

游戏本

台式机

背包电脑/行业定制电脑

1.2.3 PC VR 6dof 无线串流模式

采用无线串流的模式，可以摆脱PC VR链接线缆，将其升级为无线模式。更加无拘无束。

组网如下：

终端侧：方案1.1章节一致：VR Glass通过C2C数据线接入到手机/PAD/VR计算盒子；

电脑侧：电脑通过网线链接到WIFI路由器。手机和电脑之间通过WIFI 路由器链接，在同一个局域网。电脑可以是游戏本、台式机、背包电脑或者行业定制电脑。使用无线串流模式，需要在电脑侧和手机上安装对应的串流软件。

1.3 CloudVR

CloudVR，是将渲染的工作部署在云端服务器，以降低终端侧的算力要求。这样即使是使用手机芯片，也可以体验到PC VR的内容。

VR终端侧，与1.1章节解决方案一致；只是运行的软件不同。支持3dof、6dof以及大空间多人互动。

解决方案如下：

云VR方案下，可以支持局域网的组网方式，也可以支持广域网的组网方式。

华为云 – VR云渲游平台相关介绍和指南

https://support.huaweicloud.com/cvr/index.html

1.4 三方生态（硬件）解决方案

华为VR Glass和华为VR Engine通过开放接口，支持三方的生态配件的接入，进一步丰富用户的使用体验。

1.4.1 华为VR Glass + 运动传感器

     可用于多种运动传感场景，比如动感单车，划船机，椭圆机等

   1.4.2 华为VR Glass + 体感枪

体感枪，配合使用6dof手柄。

  1.4.3 大空间多人互动

支持通过与第三方的大空间多人互动系统进行对接；

outside-in 的对接方案，在头盔上增加光学mark点，手柄一般由三方提供；

基本架构参考如下（图片来自网络）：

1.5 多人场景控制方案

在部分行业应用场景下，需要有一个控制端进行指导，比如

1. 用户不知道如何进行体验，需要有专业人士进行同步指导；
2. 一些特殊的应用场景下，用户在使用VR进行培训/工作/治疗时，需要随时观察体验者的反馈，并且调整进程。
3. 在面向教室场景，老师需要同时控制教室内多台设备的内容播控，也同样需要有一个控制端来完成。

对此，存在如下需求：

1. 将VR体验者的实时画面能够在另外一个屏幕上呈现出来
2. 同时控制端可以进行控制，为VR体验者选择对应的内容，或者暂停等。

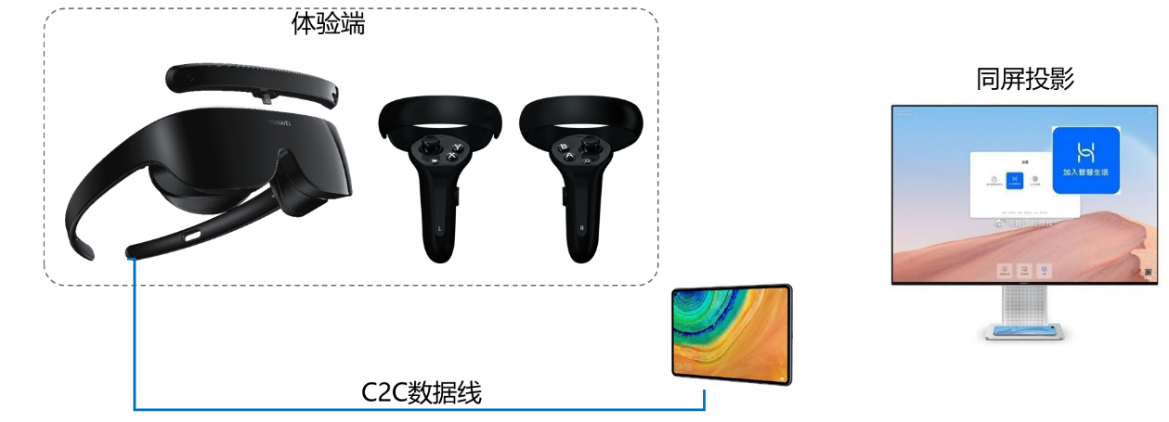

1.5.1 1 对 1单独服务场景

1. 采用无线投屏的模式，将VR端内容同屏投影到华为MateView或者其他显示器

当使用华为手机/PAD时，使用无线投屏模式，将VR端内容同步投影到华为MateView或者其他显示器。同时在控制端，可以使用3dof/6dof手柄进行控制。

1.5.2 1 对 N 群体服务场景

通过一台总控制端，使用控制端（PAD/手机/电脑等），通过网络（本地局域网、广域网）给N个VR终端下发指令，指令类型包括但不限于：启动、停止，暂停某个VR应用；获取VR终端使用状态，获取VR终端画面等；

       注：该软件方案具体针对不同的行业需求，由三方合作伙伴提供；

2 附录1：华为VR Glass产品及其三方生态配件介绍

2.1 华为VR Glass

华为VR Glass 采用分体机设计，眼镜本体不具备计算单元，需要配合外部的手机/PC/平板/或者第三方盒子等设备才可以使用；

包括VR Glass眼镜主体，3dof 交互手柄、C2C高速链接线缆、便携式旅行盒；

2.1.1 VR Glass眼镜主体

Micro-USB接口，可以用于对接第三方配件。目前支持U盘，以及华为6dof 交互套件（inside-out）。

2.1.2 3DOF手柄

同时还支持，手机模拟手柄的模式；可以用于看视频或者简单操作场景，非常方便。

2.1.3 手机数据线（TypeC-2-TypeC）

该数据线有一个充电转接盒，可以支持用户在使用VR Glass时，同时给手机充电。

2.1.4 旅行盒&其他配件

旅行盒：用于收纳VR Glass、3dof手柄、数据线以及绑带等其他配件

2.2 6dof 交互套件

采用计算机视觉技术，inside-out定位方式，支持即插即用。采用Inside-out领先方案，毫米级精准定位。创新收纳设计，方便携带。

2.2.1 头部定位器

在原先华为VR Glass 上的micro-usb接口上，扩展1个头部定位模组（双摄像头），基于slam技术。

2.2.2 交互手柄（左手/右手）

人体工学设计；手柄支持多种震动游戏反馈 体感更精彩，提供若干种定制化的振动波形，可用于展现枪击、触碰软或硬质地物体、指向触发菜单等高频应用场景。提供更加智能化的振动反馈。

2.2.3 VR定制散热背夹

该散热背夹在手机6dof游戏场景为必配模块，由于6dof slam以及游戏增加了手机运算负荷，需要进一步增强手机散热能力，同时为了提升续航能力，并对手机和VR Glass供电。

2.3 PC VR连接线

用于连接 VR Glass和 PC主机；并且PC通过此线缆给VR Glass供电。

2.3.1 贝尔金Belkin VR 计算机数据线 - DFH产品

贝尔金Belkin VR 计算机数据线 黑色 (支持 HUAWEI VR Glass)（DESIGN FOR HUAWEI认证）

DESIGN FOR HUAWEI（简称DFH）授权VR计算机数据线，适配HUAWEI VR Glass与计算机连接，支持DisplayPort高速传输，支持HUAWEI VR Glass 的PC 模式3K 90Hz分辨率，全长4.5米。

• 贝尔金Belkin VR 计算机连接线您可以在华为商城VMall、京东上的贝尔金京东自营旗舰店以及天猫上的Belkin旗舰店购买。

2.3.2 FIBBR VR光纤计算机数据线（USB-C to USB-C）黑色（DESIGN FOR HUAWEI认证）

FIBBR VR光纤计算机数据线您可以在华为商城VMall、京东上的菲伯尔京东自营旗舰店以及天猫上的fibbr菲伯尔旗舰店购买。

2.3.3 FIBBR VR计算机数据线转接器（DisplayPort to USB-C）（DESIGN FOR HUAWEI认证）

• FIBBR VR光纤计算机数据线您可以在华为商城VMall、京东上的菲伯尔京东自营旗舰店以及天猫上的fibbr菲伯尔旗舰店购买。

2.3.4 第三方兼容线缆（非官方）

目前在花粉论坛，发现部分热心花粉在寻找其他品牌PC连接线缆，有发现部分品牌的线缆支持。可以关注花粉论坛：

https://club.huawei.com/thread-26843980-1-1.html

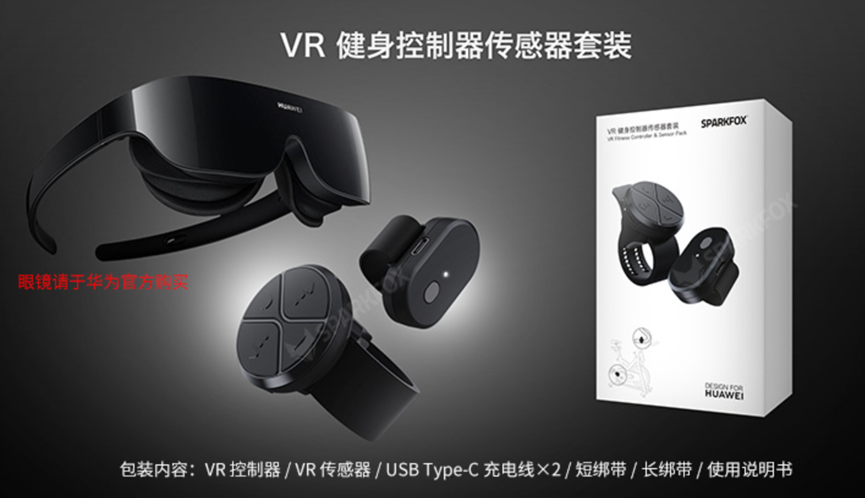

2.5 运动传感器（DFH）

运动传感器套件分为两部分，包括VR传感器和VR控制器；

该传感器可以配合动感单车、划船机、椭圆机等设备。设计了灵活方便的绑定方式，可以绑在任意品牌运动器材，包括运动单车、椭圆机、划船机等。

同时，可以在华为VR应用市场免费下载 《全速骑纪》《划船世界》两款游戏。

2.6 体感枪（DFH）

图片仅供示意

2.7 运动器材

运动器材方面，与华为VR Glass配套的在华为商城已经上架了多款单车和划船机，搜索 “动感单车”“椭圆机”“划船机”，均支持运动传感器，不限型号和规格。

2.8 VR计算盒子

针对部分2B解决方案场景，VR计算盒子替代手机/PAD，比如教育场景。

3 附录2：VR Glass配套的相关产品型号

3.1 支持华为VR Glass 的华为手机/PAD型号

支持的机型会定期进行更新，请访问，或者在浏览器搜索“HUAWEI VR Glass和华为6DoF定位交互套件支持和兼容哪些手机/平板”

https://consumer.huawei.com/cn/support/content/zh-cn00757272/

HUAWEI VR Glass支持的手机/平板需同时满足以下条件：

1. 处理器为麒麟芯片（具体机型请以如下表格明细为准）；
2. 华为/荣耀国内版本手机/平板；
3. 系统版本为HarmonyOS 2.0/EMUI10.0及以上或Magic UI 3.0及以上；
4. 其他品牌手机/平板不支持。

6DoF定位交互套件支持的手机需满足以下条件：HarmonyOS 2.0.0.165及以上的版本。



1. 华为6DoF定位交互套件仅支持华为VR Glass，不支持其他型号或其他品牌的VR眼镜；
2. 由于VR沉浸式体验场景的运算量较大，功耗比一般应用高很多，为更好地体验6DoF应用，充分发挥VR性能，请配合华为散热背夹使用。

具体支持的机型清单如下：



• 手机系统更新：选择设置 > 系统 > 软件更新 > 检查更新进行升级。
• 手机对外型号（背贴型号）查询：选择设置 > 关于手机/平板 > 型号。

3.2 支持华为VR Glass 的PC/笔记本/背包电脑/行业定制电脑等要求

无具体的电脑品牌和型号要求，但是对电脑配置有一定的要求，最低要求如下。

1. DirectX: DirectX11 版本及以上。
2. CPU: Intel 的 CPU 为 i5-4590 及以上，AMD 的 CPU 为 FX 8350 及以上。
3. GPU: NVIDIA 的 GPU 为 970 及以上，目前只支持 NVIDIA 系列。
4. 驱动: NVIDIA 驱动 441.12 版本及以上。
5. VR 眼镜接口：独立显卡上有 Displayport（DP）接口。VR 眼镜只支持Displayport1.2 及以上协议，用户购买符合 DP 标准的，质量可靠的 Mini DP 转 DP；华为 PC VR 助手用户手册4转接器也可以使用，但不支持 HDMI 或者 HDMI 转 DP。
6. 操作系统要求：Windows 10 64 位系统，1607 及以上中文版本。
7. USB端口：2个USB-A 3.0或以上
8. 内存：8GB RAM或以上

   ​​​​​​​

3.3 华为VR Glass （3dof&6dof）相关使用问题

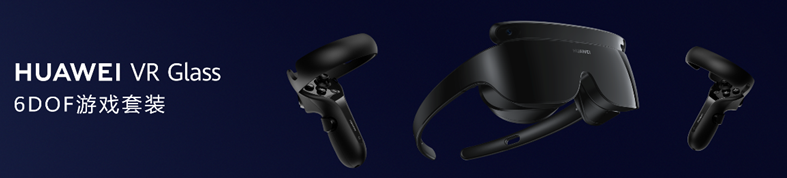

详细可以参考，一图看懂! HUAWEI VR Glass 6DoF游戏套装

https://club.huawei.com/forum.php?mod=viewthread&tid=30268665&extra=filter%3Dtypeid%26typeid%3D12137%26page%3D1

 华为VR Glass 6dof 游戏套装快速使用指南

https://club.huawei.com/forum.php?mod=viewthread&tid=30268665&extra=filter%3Dtypeid%26typeid%3D12137%26page%3D1
