一、写在前面的话

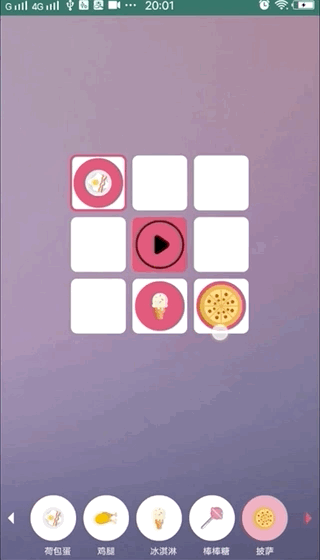

也不知道给这个取个啥名，就随便取了一个，主要功能就如上图显示的那样，待选区view可以拖拽进九宫格中，九宫格可以按照顺时针轮播。

二、分析需要的元素

1.待选区的item

选中底色有改变，item可以拖动到九宫格中，在即将进入九宫格的时候有一个吸附的效果。

2.九宫格

点击中间的开始按钮顺时针轮播九宫格

3.拖动的View

在底部待选栏中的item选中的时候绘制，模拟从待选栏拖入九宫格的效果。

三、动画效果

1、拖动的view（思路）

在手指触碰到备选栏中的item一定时间后（500ms左右），在手指的位置绘制一个选中的item并且跟随手指的位置移动。九宫格的轮播位置，在拖动的view进入到其范围（手指位置的坐标与九宫格item中心的直线距离小于九宫格item的内切圆半径）之后，在九宫格中绘制一个拖动的item，手指的位置取消绘制，模拟吸附效果。

2、九宫格的轮播动画

九宫格对于的位置为

123

456

789

轮播的时候顺序为12369874，在对应的位置颜色变为高亮色，再在该位置画上一个稍小的，圆角一致的矩形。（时至今日我都觉得这个方式有点蠢，等后面再优化了）

四、开始画（绘制）

1、准备工作

首先准备三个List去存放九宫格中item的位置，待选栏view的位置，待选栏view中的图片的位置。

private List<RectF> mItemRectFList;

private List<RectF> mSmallRectFList;

private List<Bitmap> mBitmapList;

private void initItemRectf() {

if (mItemRectFList == null) {

mItemRectFList = new ArrayList<>();

}

mItemRectFList.clear();

int fristX = (int) (mWidth * 0.2);

//第一排

mItemRectFList.add(new RectF(fristX + mItemRectMagin, top + mItemRectMagin,

fristX + mItemRectMagin + mItemRectA, top + mItemRectMagin + mItemRectA));

mItemRectFList.add(new RectF(fristX + 2 * mItemRectMagin + mItemRectA, top + mItemRectMagin,

fristX + 2 * mItemRectMagin + 2 * mItemRectA, top + mItemRectMagin + mItemRectA));

mItemRectFList.add(new RectF(fristX + 3 * mItemRectMagin + 2 * mItemRectA, top + mItemRectMagin,

fristX + 3 * mItemRectMagin + 3 * mItemRectA, top + mItemRectMagin + mItemRectA));

//第二排

mItemRectFList.add(new RectF(fristX + mItemRectMagin, top + 2 * mItemRectMagin + mItemRectA,

fristX + mItemRectMagin + mItemRectA, top + 2 * mItemRectMagin + 2 * mItemRectA));

mItemRectFList.add(new RectF(fristX + 2 * mItemRectMagin + mItemRectA, top + 2 * mItemRectMagin + mItemRectA,

fristX + 2 * mItemRectMagin + 2 * mItemRectA, top + 2 * mItemRectMagin + 2 * mItemRectA));

mItemRectFList.add(new RectF(fristX + 3 * mItemRectMagin + 2 * mItemRectA, top + 2 * mItemRectMagin + mItemRectA,

fristX + 3 * mItemRectMagin + 3 * mItemRectA, top + 2 * mItemRectMagin + 2 * mItemRectA));

//第三排

mItemRectFList.add(new RectF(fristX + mItemRectMagin, top + mItemRectMagin * 3 + mItemRectA * 2,

fristX + mItemRectMagin + mItemRectA, top + mItemRectMagin * 3 + mItemRectA * 3));

mItemRectFList.add(new RectF(fristX + 2 * mItemRectMagin + mItemRectA, top + mItemRectMagin * 3 + mItemRectA * 2,

fristX + 2 * mItemRectMagin + 2 * mItemRectA, top + mItemRectMagin * 3 + mItemRectA * 3));

mItemRectFList.add(new RectF(fristX + 3 * mItemRectMagin + 2 * mItemRectA, top + mItemRectMagin * 3 + mItemRectA * 2,

fristX + 3 * mItemRectMagin + 3 * mItemRectA, top + mItemRectMagin * 3 + mItemRectA * 3));

}

对九宫格item的位置、大小等信息进行初始化

private void initSmallRectf() {

if (mSmallRectFList == null) {

mSmallRectFList = new ArrayList<>();

}

mSmallRectFList.clear();

for (int i = 0; i < 8; i++) {

if (i<5) {

mSmallRectFList.add(new RectF((i + 1) * mSmallRectMagin + mSmallRectA / 2 + i * mSmallRectA, mSmallRectTop,

(i + 1) * mSmallRectMagin + (i + 1) * mSmallRectA + mSmallRectA / 2, mSmallRectTop + mSmallRectA));

}else {

mSmallRectFList.add(new RectF((i + 1) * mSmallRectMagin + mSmallRectA*3/2 + i * mSmallRectA, mSmallRectTop,

(i + 1) * mSmallRectMagin + (i + 1) * mSmallRectA + mSmallRectA*3/2 , mSmallRectTop + mSmallRectA));

}

待选栏的item的位置、大小进行初始化。这里我一排显示5个，所以对大于5位置上进行了一些许的微调。

Bitmap bitmap1 = BitmapFactory.decodeResource(getResources(), R.mipmap.food1);

...

图片的初始化。

private void initPath() {

int centerX = mSmallRectMagin;

int centerY = (int) mSmallRectFList.get(0).centerY();

mLeftPath = new Path();

mLeftPath.moveTo(centerX+20,centerY+20);

mLeftPath.lineTo(centerX,centerY);

mLeftPath.lineTo(centerX+20,centerY-20);

mLeftPath.close();

mRightPath = new Path();

mRightPath.moveTo(mWidth-mSmallRectMagin-20,centerY+20);

mRightPath.lineTo(mWidth-mSmallRectMagin,centerY);

mRightPath.lineTo(mWidth-mSmallRectMagin-20,centerY-20);

mRightPath.close();

}

待选栏的两个小三角，用path画一下，找不到适合的图片了。

2、绘制（onDraw）

下面的顺序就是在onDraw中的绘制顺序。

for (int i = 0; i < mItemRectFList.size(); i++) {

if (i == 4) {

canvas.drawRoundRect(mItemRectFList.get(i), 20, 20, mRectFItemSelectPaint);

//画图片

if (isPaly) {

//画图片

canvas.drawBitmap(mBitmapStop, mSrcPlay, mdesPlay, mTextPaint);

} else {

canvas.drawBitmap(mBitmapStart, mSrcPlay, mdesPlay, mTextPaint);

}

} else {

canvas.drawRoundRect(mItemRectFList.get(i), 20, 20, mRectFItemPaint);

}

画九宫格，位置4上为九宫格的中间那格，根据轮播状态画上不同的图片。

for (int i = 0; i < mSmallRectFList.size(); i++) {

canvas.drawCircle(mSmallRectFList.get(i).centerX() + offset, mSmallRectFList.get(i).centerY(), mSmallRectA / 2, mRectFItemPaint);

//画图片

Rect des = new Rect((int) mSmallRectFList.get(i).left + offset + mSmallRectA / 4, (int) mSmallRectFList.get(i).top + mSmallRectA / 4

, (int) mSmallRectFList.get(i).right + offset - mSmallRectA / 4, (int) mSmallRectFList.get(i).bottom - mSmallRectA / 4);

canvas.drawBitmap(mBitmapList.get(i), mSrcItem, des, mRectFItemPaint);

des = null;

//画text

canvas.drawText(modeTextArray[i], mSmallRectFList.get(i).centerX() + offset - mTextSize, (float) (mSmallRectFList.get(i).bottom + 1.5 * mTextSize), mTextPaint);

if (mDragIndex != -1 && mDragIndex == i && isDrag) {

mRectFItemSelectPaint.setAlpha(128);

canvas.drawCircle(mSmallRectFList.get(i).centerX() + offset, mSmallRectFList.get(i).centerY(), mSmallRectA / 2, mRectFItemSelectPaint);

//画图片

Rect desAlpha = new Rect((int) mSmallRectFList.get(i).left + offset + mSmallRectA / 4, (int) mSmallRectFList.get(i).top + mSmallRectA / 4

, (int) mSmallRectFList.get(i).right + offset - mSmallRectA / 4, (int) mSmallRectFList.get(i).bottom - mSmallRectA / 4);

canvas.drawBitmap(mBitmapList.get(i), mSrcItem, desAlpha, mRectFItemPaint);

mRectFItemSelectPaint.setAlpha(255);

}

//画箭头

if (offset < 0) {

canvas.drawPath(mLeftPath, mTitlePaint);

canvas.drawPath(mRightPath, mTextPaint);

}else {

canvas.drawPath(mLeftPath, mTextPaint);

canvas.drawPath(mRightPath, mTitlePaint);

}

待选栏的绘制，因为有不同的两页，所以小箭头的颜色有些许的区别。

//画选中效果

canvas.drawRoundRect(mItemRectFList.get(selectIndex), 20, 20, mRectFSelectPaint);

for (int z = 0; z < seletIndexArray.length; z++) {

if (seletIndexArray[z] != -1) {

canvas.drawCircle(mItemRectFList.get(z).centerX(), mItemRectFList.get(z).centerY(), (float) (mItemRectA / 2.2), mRectFItemSelectPaint);

Rect des = new Rect((int) mItemRectFList.get(z).left + mItemRectA / 4, (int) mItemRectFList.get(z).top + mItemRectA / 4

, (int) mItemRectFList.get(z).right - mItemRectA / 4, (int) mItemRectFList.get(z).bottom - mItemRectA / 4);

canvas.drawBitmap(mBitmapList.get(seletIndexArray[z]), mSrcItem, des, mRectFItemSelectPaint);

}

绘制选中效果以及从待选栏拖入的item。

//画拖动中的view

if (isDrag && mDragX != 0) {

canvas.drawCircle(mDragX, mDragY, (float) (mItemRectA / 2.2), mRectFItemSelectPaint);

matrix.setTranslate(mDragX - mBitmapList.get(mDragIndex).getWidth() / 2, mDragY - mBitmapList.get(mDragIndex).getHeight() / 2);

Rect des = new Rect(mDragX - mBitmapList.get(mDragIndex).getWidth() / 2, mDragY - mBitmapList.get(mDragIndex).getHeight() / 2

, mDragX + mBitmapList.get(mDragIndex).getWidth() / 2, mDragY + mBitmapList.get(mDragIndex).getHeight() / 2);

canvas.drawBitmap(mBitmapList.get(mDragIndex), mSrcItem, des, mRectFItemSelectPaint);

des = null;

}

绘制拖动中的item

五、触摸事件处理

1、判断触摸的有效范围

//判断点击的是不是九宫格中的item

private int checkItem(int x, int y) {

int r = (int) ((mItemRectFList.get(0).right - mItemRectFList.get(0).left) / 2);

for (int i = 0; i < mItemRectFList.size(); i++) {

if (checkPoint(x, y, mItemRectFList.get(i).centerX(), mItemRectFList.get(i).centerY(), r)) {

return i;

}

return -1;

}

判断触摸的是不是九宫格中的item

//判断点击的是不是待选栏的item

private int checkSmallItem(int x, int y) {

Log.d(TAG, "x=" + x + ",y=" + y);

int r = (int) ((mSmallRectFList.get(0).right - mSmallRectFList.get(0).left) / 2);

x = x - offset;

Log.d(TAG, "x2=" + x);

for (int i = 0; i < mSmallRectFList.size(); i++) {

if (checkPoint(x, y, mSmallRectFList.get(i).centerX(), mSmallRectFList.get(i).centerY(), r)) {

Log.d(TAG, "index=" + i);

return i;

}

return -1;

}

判断触摸的是不是待选栏

//计算两点间的距离

private boolean checkPoint(float x1, float y1, float x2, float y2, int r) {

double c;

double i = Math.pow((x1 - x2), 2.0);

double j = Math.pow((y1 - y2), 2.0);

c = Math.sqrt(i + j);

return c < r;

}

两点间的距离公式

public interface OnExpLoreViewEventListener {

void onPlayIndexChange(int index);

void onCenterClick();

}

六、总结

总之，这种复杂一点的控件还是需要一边做一边优化。由于代码写的有点乱，整理后再贴github的链接了，就这样。

————————————————
