XComponent图形渲染常见问题定位指导

概述

XComponent组件作为一种渲染组件，可用于满足开发者实现高级自定义渲染的需求，例如相机预览流的显示和游戏画面的渲染。XComponent渲染时可能出现黑屏、卡顿等问题，本文从XComponent渲染原理、图形渲染定位工具链、典型案例分析思路三个方面提供定位排查指导。

XComponent渲染原理

XComponent组件负责创建Surface，并通过回调将Surface的相关信息告知应用。应用可以通过一系列接口设定Surface的属性。该组件本身不对所绘制的内容进行感知，亦不提供渲染绘制的接口。XComponent渲染的架构图如下图所示：

XComponent持有一个Surface，开发者能通过调用NativeWindow模块的接口，申请并提交Buffer至图形队列，以此方式将自绘制内容传送至该Surface，其主体流程如下图所示：

数据流向图如下图所示：

经过上述流程，应用自绘制的内容就可以显示在XComponent持有的Surface区域，而XComponent则负责将此Surface整合进UI界面，其中展示的内容正是开发者发送的自绘制内容。Surface的默认位置与大小与XComponent组件一致，开发者可利用setXComponentSurfaceRect()接口自定义调整Surface的位置和大小。

图形渲染定位工具链

HiLog关键日志信息及常见错误码

• XComponent组件关键日志信息

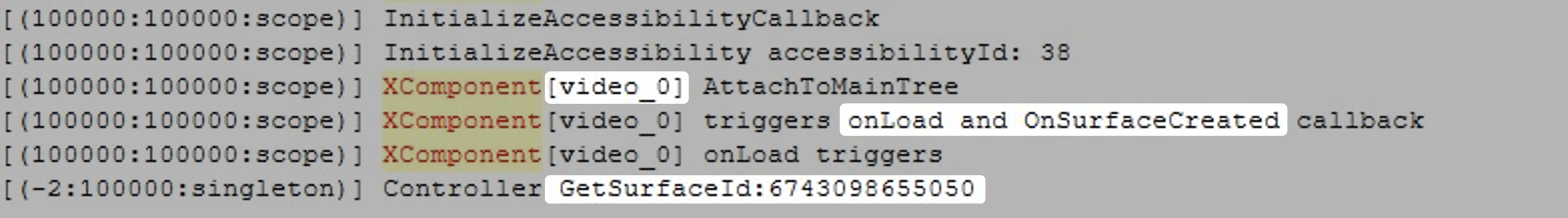

  在日志里面搜索XComponent，可以获取组件id信息、onSurfaceCreated()和onLoad()的触发信息、通过getXComponentSurfaceId()获取的Surface id信息，如下图所示：



• 图形渲染异常信息及错误码

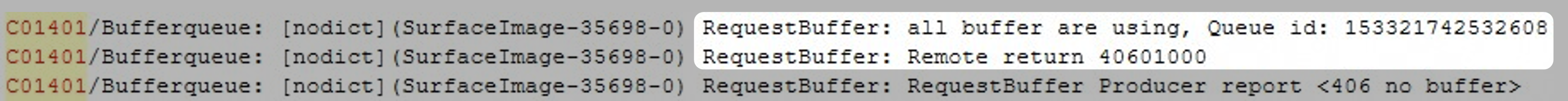

  在日志中搜索C01401或Bufferqueue，可以获取图形渲染异常信息和对应的错误码。错误码可参考OHNativeErrorCode，异常信息如下图所示：

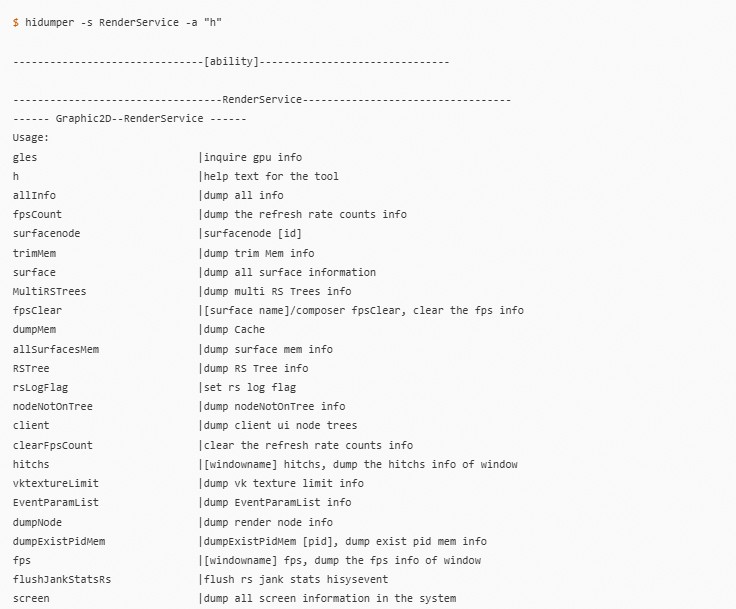

Hidumper查询图形渲染信息

• 查询UI组件树

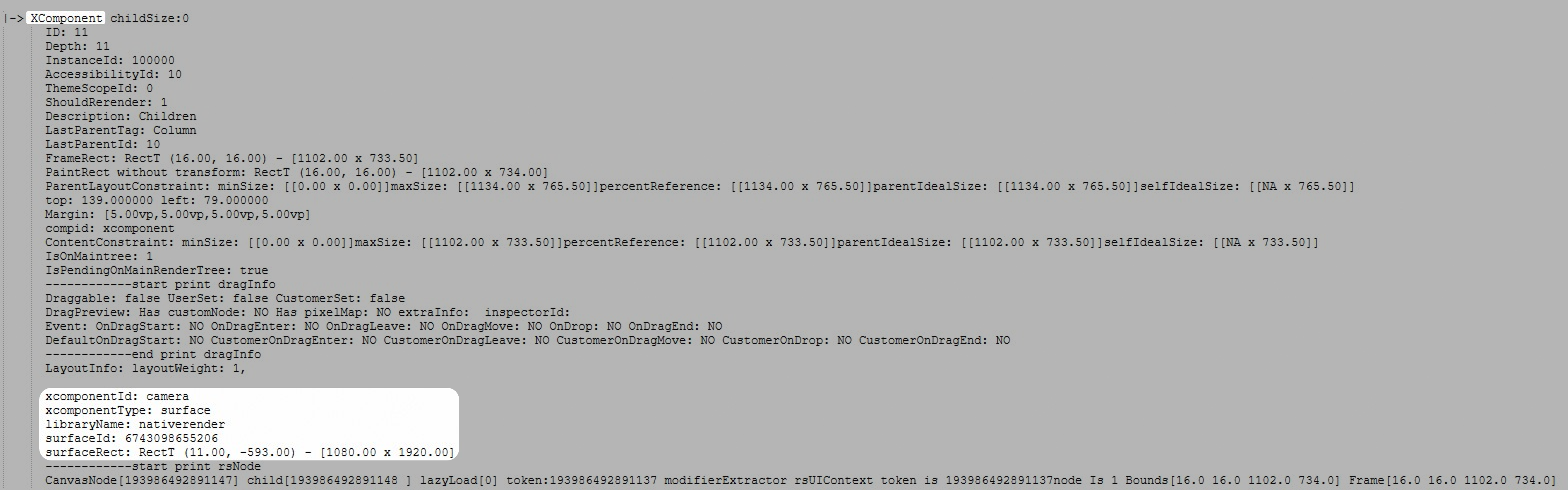

  参考获取期望应用组件树获取组件树信息，然后搜索XComponent，可获取XComponent组件信息，如下图所示：



Frame分析图形渲染帧异常信息

• 查看Frame数据信息

  参考查看指定时间段内所有进程的Frame数据统计信息。

• 分析Frame数据信息

  参考分析Frame数据。

典型案例分析思路

XComponent生命周期异常问题分析思路

问题描述

使用OH_NativeXComponent的OnSurfaceCreated()接口从XComponent组件获取NativeWindow后，传递给渲染子线程使用，当页面退出，XComponent组件销毁时，出现崩溃。

可能根因

1. XComponent组件销毁时会将NativeWindow引用计数减一，若减为0析构后，子线程仍在使用会导致崩溃。
2. OH_NativeXComponent实例生命周期与XComponent组件强相关，如果在XComponent组件销毁后仍然操作该对象，将可能出现稳定性问题，造成应用的崩溃。

解决方案

1. 在将NativeWindow传递给子线程前，使用OH_NativeWindow_NativeObjectReference()将其引用计数加一；当子线程使用完成后，使用OH_NativeWindow_NativeObjectUnreference()将其引用计数减一。
2. 参考OH_NativeXComponent向OH_ArkUI_SurfaceHolder的迁移，使用OH_ArkUI_SurfaceHolder相关接口代替OH_NativeXComponent相关接口。

XComponent与其它组件图层叠加异常问题分析思路

问题描述

使用XComponent组件绘制内容的背景是透明的，但是层叠布局只能看到第一层绘制的内容。

可能根因

当开发者传输的绘制内容包含透明元素时，Surface区域的显示效果会与下方内容进行合成展示。如果传输内容完全透明，将XComponent的背景色设置成黑色，最终显示为一片黑色区域，层叠布局下方的内容将不可见。

解决方案

将XComponent组件的backgroundColor设置为透明。

画面黑屏问题分析思路

问题描述

使用XComponent组件渲染，画面黑屏。

可能根因

1. XComponent生命周期异常，例如组件没有创建、Surface id异常。
2. XComponent渲染异常，例如RS树上没有XComponent节点、XComponent的宽或高为0。
3. 应用发送的Buffer数据异常，例如未发送Buffer、发送了全黑的Buffer。

解决方案

1. 参考XComponent组件关键日志信息，排查onSurfaceCreated()/onLoad()是否触发成功、Surface id是否正常。参考创建XComponent和管理Surface生命周期，选择合适的方式创建XComponent并管理XComponent持有Surface的生命周期。

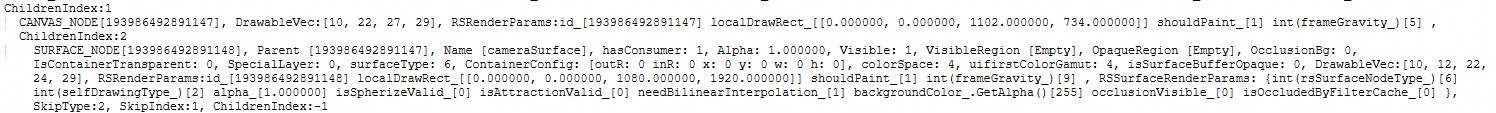

2. 参考Hidumper查询图形渲染信息，排查UI树和RS树是否存在XComponent节点，节点的宽高是否正常，visibility等属性是否正常。
3. 排查上层链路的功能是否正常，例如相机预览、解码器出帧、OpenGL处理等是否正常。

画面闪烁问题分析思路

问题描述

页面切换时，XComponent渲染画面出现闪烁。

可能根因

XComponent组件销毁重建或XComponent属性发生变化。

解决方案

参考Hidumper查询图形渲染信息，排查UI树和RS树上的XComponent节点信息是否有变化，例如id、宽高、背景色、透明度等属性是否有变化。

画面撕裂问题分析思路

问题描述

从XComponent对应的NativeWindow中获取Buffer并进行绘制，送显后画面出现花屏、裂屏。

可能根因

使用OH_NativeWindow_NativeWindowRequestBuffer()获取Buffer时，会返回一个fenceFd，这个fenceFd是消费者进程创建的一个文件句柄，表示消费者是否已完成Buffer消费。只有消费端完成消费后，生产者才可以开始填充Buffer，否则会造成花屏、裂屏等问题。

解决方案

调用OH_NativeWindow_NativeWindowRequestBuffer()后，等待fenceFd等于-1（-1表示消费者已完成Buffer消费）后，再将生产的内容写入Buffer。详细使用方法可参考NativeWindow开发指导 (C/C++)。

画面卡顿问题分析思路

问题描述

从XComponent对应的NativeWindow中获取Buffer并进行绘制，连续渲染时画面出现卡顿。

可能根因

1. 生产端填充Buffer的时间过长，即生产端速度<消费端速度，导致卡顿。
2. 为了确保不同来源的复杂绘制效果能在同一时间节点完成绘制、合成与显示，Render Service依赖VSync实现全局统一的信号收发机制。如果在使用OH_NativeWindow_NativeWindowFlushBuffer()提交Buffer时，没有申请NativeVsync，会导致应用的绘制帧率与系统帧率不同步，出现卡顿。

解决方案

1. 提高生产端的生产速度，例如使用硬件解码、优化后处理算法等。
2. 参考NativeVSync开发指导 (C/C++)，在提交Buffer时，申请VSync。

渲染内存泄漏问题分析思路

问题描述

使用OH_NativeImage_AcquireNativeWindowBuffer()获取Buffer，消费后已使用OH_NativeImage_ReleaseNativeWindowBuffer()归还Buffer，仍然出现内存泄漏。

可能根因

1. OH_NativeImage_ReleaseNativeWindowBuffer()只在成功时减少引用计数，未对返回值做处理会导致内存泄漏。
2. 使用OH_NativeWindow_NativeObjectReference()对Buffer增加一次引用计数后，未配套减少引用计数，导致该Buffer无法释放。

解决方案

1. OH_NativeImage_ReleaseNativeWindowBuffer()返回不为NATIVE_ERROR_OK时，额外调用OH_NativeWindow_NativeObjectUnreference()减少一次引用计数。
2. 确保所有分支返回时都有配套调用OH_NativeWindow_NativeObjectUnreference()减少一次引用计数。
