共享元素转场 (sharedTransition)

共享元素转场(sharedTransition)用于在页面跳转时实现共享元素位置、大小等的平滑过渡动画,使同一元素在不同页面间保持视觉连续性,提升用户体验和转场流畅度。可以通过设置组件的sharedTransition属性将该元素标记为共享元素并设置对应的共享元素转场动效。sharedTransition仅发生在@ohos.router (页面路由)跳转时。

从API version 7开始支持。后续版本如有新增内容,则采用上角标单独标记该内容的起始版本。

sharedTransition

sharedTransition(id: string, options?: sharedTransitionOptions): T

设置共享元素转场动效。该转场仅发生在@ohos.router页面路由跳转时。

  • sharedTransition需与PageTransitionEnter和PageTransitionExit配合使用,共同控制页面转场动画效果。
  • 当PageTransitionEnter/PageTransitionExit设置type为RouteType.None、duration为0时,页面整体无转场动画,仅显示共享元素转场动效。
  • 当未配置PageTransition时,页面默认转场动画与共享元素转场动效同时播放,可能出现视觉叠加效果。

元服务API: 从API version 11开始,该接口支持在元服务中使用。

系统能力: SystemCapability.ArkUI.ArkUI.Full

参数:

参数名 类型 必填 说明
id string 是 两个页面中id值相同且不为空字符串的组件即为共享元素,在页面转场时可显示共享元素转场动效。传入空字符串时不产生共享元素转场动效。
options sharedTransitionOptions 否 共享元素转场动效参数。未设置时使用默认转场动画参数。各参数具体默认值参考sharedTransitionOptions。

返回值:

类型 说明
T 返回当前组件,用于链式调用。

sharedTransitionOptions

共享元素转场动效参数。

type为SharedTransitionEffectType.Exchange时motionPath才会生效。

type为SharedTransitionEffectType.Exchange时,效果为对匹配的共享元素产生位置、大小的过渡(可通过配置组件的border观察),不支持组件绘制内容的过渡效果(可通过为共享元素组件配置border属性来观察位置和大小变化的过渡范围)。例如,Text组件在两个页面上使用不同的fontSize属性值,即绘制内容有大小差异,在sharedTransition动画结束后的最后一帧,Text的fontSize效果会突变为跳转目标页fontSize的效果。

元服务API: 从API version 11开始,该接口支持在元服务中使用。

系统能力: SystemCapability.ArkUI.ArkUI.Full

名称 类型 只读 可选 说明
duration number 否 是

描述共享元素转场动效播放时长。

默认值:1000

单位:毫秒

取值范围:[0, +∞)

curve Curve | string | ICurve 否 是

动画曲线。

推荐以Curve或ICurve形式指定。

当类型为string时,为动画插值曲线,取值参考AnimateParam的curve参数。

默认值:Curve.Linear

delay number 否 是

延迟播放时间。

取值范围:[0, +∞)

默认值:0

单位:毫秒

motionPath MotionPathOptions 否 是 运动路径信息,用于定义共享元素转场时的运动轨迹。不设置时不启用运动路径效果。仅在type为SharedTransitionEffectType.Exchange时生效。
zIndex number 否 是

设置共享元素在转场动画期间的Z轴堆叠顺序。

取值范围:(-∞, +∞)

默认值:0

数值越大,该共享元素在转场过程中越靠前(显示在上层),越不容易被其他共享元素遮挡。此zIndex仅在共享元素转场动画期间生效,控制共享元素相对于其他同时参与转场的共享元素在Z轴上的堆叠顺序,不参与页面内普通组件的静态布局层级控制(页面内组件的静态布局层级由组件通用属性zIndex控制)。

type SharedTransitionEffectType 否 是

动画类型,决定共享元素转场时的过渡方式。Exchange类型产生位置、大小的过渡动画(不支持内容过渡效果),其他类型详见SharedTransitionEffectType。

默认值:SharedTransitionEffectType.Exchange

示例

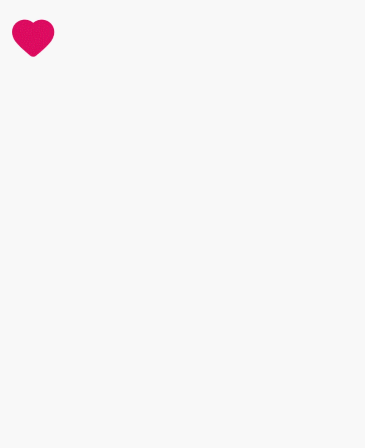

示例代码为点击图片所在区域跳转页面时,显示共享元素图片的自定义转场动效。

// xxx.ets
@Entry
@Component
struct SharedTransitionExample {

  build() {
    Column() {
      // $r('app.media.ic_health_heart')需要替换为开发者所需的图像资源文件。
      Image($r('app.media.ic_health_heart')).width(50).height(50).margin({ left: 20, top: 20 })
        .sharedTransition('sharedImage', { duration: 800, curve: Curve.Linear, delay: 100 })
    }.width('100%').height('100%').alignItems(HorizontalAlign.Start)
    .onClick(() => {
      this.getUIContext().getRouter().pushUrl({ url: 'pages/PageB' });
    })
  }

  pageTransition() {
    PageTransitionEnter({ type: RouteType.None, duration: 0 })
    PageTransitionExit({ type: RouteType.None, duration: 0 })
  }
}
// PageB.ets
@Entry
@Component
struct PageBExample {
  build() {
    Stack() {
      // $r('app.media.ic_health_heart')需要替换为开发者所需的图像资源文件。
      Image($r('app.media.ic_health_heart')).width(150).height(150)
        .sharedTransition('sharedImage', { duration: 800, curve: Curve.Linear, delay: 100 })
    }.width('100%').height('100%')
  }

  pageTransition() {
    PageTransitionEnter({ type: RouteType.None, duration: 0 })
    PageTransitionExit({ type: RouteType.None, duration: 0 })
  }
}
