Rect
Phone12+PC/2in113+Tablet12+TV19+Wearable18+
更新时间: 2026-08-29 09:41
本文导读
矩形绘制组件，用于在界面中绘制矩形图形，支持设置填充颜色、边框样式、圆角等属性。
说明
子组件
无
接口
Rect
Phone12+PC/2in113+Tablet12+TV19+Wearable18+
new Rect(options?: RectOptions | RoundedRectOptions)
用于绘制矩形的构造函数。调用后创建一个Rect对象，可设置宽度、高度、圆角等属性。
卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。
元服务API： 从API version 11开始，该接口支持在元服务中使用。
系统能力： SystemCapability.ArkUI.ArkUI.Full
参数：
展开
| 参数名 | 类型 | 必填 | 说明 |
|---|---|---|---|
| options | RectOptions | RoundedRectOptions | 否 | Rect绘制属性，包含宽度、高度、圆角等配置。不传入时使用各属性默认值绘制矩形（宽高和圆角均为0）。 异常值undefined和null按照无效值处理，本次设置不生效。 |
Rect
Phone12+PC/2in113+Tablet12+TV19+Wearable18+
Rect(options?: RectOptions | RoundedRectOptions)
用于绘制矩形的构造函数。调用后创建一个Rect对象，可设置宽度、高度、圆角等属性。
卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。
元服务API： 从API version 11开始，该接口支持在元服务中使用。
系统能力： SystemCapability.ArkUI.ArkUI.Full
参数：
展开
| 参数名 | 类型 | 必填 | 说明 |
|---|---|---|---|
| options | RectOptions | RoundedRectOptions | 否 | Rect绘制属性，包含宽度、高度、圆角等配置。不传入时使用各属性默认值绘制矩形（宽高和圆角均为0）。 异常值undefined和null按照无效值处理，本次设置不生效。 |
RectOptions18+对象说明
Phone18+PC/2in118+Tablet18+TV19+Wearable18+
用于描述矩形绘制组件的绘制属性。
说明
为规范匿名对象的定义，API 18版本修改了此处的元素定义。其中，保留了历史匿名对象的起始版本信息，会出现外层元素@since版本号高于内层元素版本号的情况，但这不影响接口的使用。
卡片能力： 从API version 18开始，该接口支持在ArkTS卡片中使用。
元服务API： 从API version 18开始，该接口支持在元服务中使用。
模型约束： 此接口仅可在Stage模型下使用。
系统能力： SystemCapability.ArkUI.ArkUI.Full
展开
| 名称 | 类型 | 只读 | 可选 | 说明 |
|---|---|---|---|---|
| width7+ | Length | 否 | 是 | 宽度，取值范围≥0。 默认值：0 默认单位：vp。 异常值undefined、null、NaN和Infinity按照默认值处理。 卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。 元服务API： 从API version 11开始，该接口支持在元服务中使用。 |
| height7+ | Length | 否 | 是 | 高度，取值范围≥0。 默认值：0 默认单位：vp。 异常值undefined、null、NaN和Infinity按照默认值处理。 卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。 元服务API： 从API version 11开始，该接口支持在元服务中使用。 |
| radius7+ | Length | Array<any> | 否 | 是 | 圆角半径，支持分别设置四个角的圆角半径大小，取值范围≥0。 该属性和radiusWidth/radiusHeight属性效果类似，在组合使用时优先于radiusWidth/radiusHeight生效。 默认值：0 默认单位：vp。 异常值undefined、null、NaN和Infinity按照默认值处理。 卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。 元服务API： 从API version 11开始，该接口支持在元服务中使用。 |
RoundedRectOptions18+对象说明
Phone18+PC/2in118+Tablet18+TV19+Wearable18+
用于描述圆角矩形绘制组件的绘制属性。
说明
为规范匿名对象的定义，API 18版本修改了此处的元素定义。其中，保留了历史匿名对象的起始版本信息，会出现外层元素@since版本号高于内层元素版本号的情况，但这不影响接口的使用。
卡片能力： 从API version 18开始，该接口支持在ArkTS卡片中使用。
元服务API： 从API version 18开始，该接口支持在元服务中使用。
模型约束： 此接口仅可在Stage模型下使用。
系统能力： SystemCapability.ArkUI.ArkUI.Full
展开
| 名称 | 类型 | 只读 | 可选 | 说明 |
|---|---|---|---|---|
| width7+ | Length | 否 | 是 | 宽度，取值范围≥0。 默认值：0 默认单位：vp。 异常值undefined、null、NaN和Infinity按照默认值处理。 卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。 元服务API： 从API version 11开始，该接口支持在元服务中使用。 |
| height7+ | Length | 否 | 是 | 高度，取值范围≥0。 默认值：0 默认单位：vp。 异常值undefined、null、NaN和Infinity按照默认值处理。 卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。 元服务API： 从API version 11开始，该接口支持在元服务中使用。 |
| radiusWidth7+ | Length | 否 | 是 | 圆角宽度，取值范围≥0。 默认值：0 默认单位：vp。 异常值undefined、null、NaN和Infinity按照默认值处理。 卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。 元服务API： 从API version 11开始，该接口支持在元服务中使用。 |
| radiusHeight7+ | Length | 否 | 是 | 圆角高度，取值范围≥0。 默认值：0 默认单位：vp。 异常值undefined、null、NaN和Infinity按照默认值处理。 卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。 元服务API： 从API version 11开始，该接口支持在元服务中使用。 |
radiusWidth
Phone12+PC/2in113+Tablet12+TV19+Wearable18+
radiusWidth(value: Length)
设置圆角的宽度。仅设置radiusWidth时，圆角的宽度和高度相同。该属性与radius属性效果类似，当与radius组合使用时，radius属性优先于本属性生效。支持attributeModifier动态设置属性方法。异常值undefined、null、NaN和Infinity按照默认值处理。
卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。
元服务API： 从API version 11开始，该接口支持在元服务中使用。
系统能力： SystemCapability.ArkUI.ArkUI.Full
参数：
展开
| 参数名 | 类型 | 必填 | 说明 |
|---|---|---|---|
| value | Length | 是 | 圆角的宽度，取值范围≥0。 默认值：0 默认单位：vp。 异常值undefined、null、NaN和Infinity按照默认值处理。 |
radiusHeight
Phone12+PC/2in113+Tablet12+TV19+Wearable18+
radiusHeight(value: Length)
设置圆角的高度。仅设置radiusHeight时，圆角的高度和宽度相同。该属性与radius属性效果类似，当与radius组合使用时，radius属性优先于本属性生效。支持attributeModifier动态设置属性方法。异常值undefined、null、NaN和Infinity按照默认值处理。
卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。
元服务API： 从API version 11开始，该接口支持在元服务中使用。
系统能力： SystemCapability.ArkUI.ArkUI.Full
参数：
展开
| 参数名 | 类型 | 必填 | 说明 |
|---|---|---|---|
| value | Length | 是 | 圆角的高度，取值范围≥0。 默认值：0 默认单位：vp。 异常值undefined、null、NaN和Infinity按照默认值处理。 |
radius
Phone12+PC/2in113+Tablet12+TV19+Wearable18+
radius(value: Length | Array<any>)
设置圆角半径大小，取值范围≥0，支持attributeModifier动态设置属性方法。该属性与radiusWidth、radiusHeight属性效果类似，在组合使用时优先于radiusWidth和radiusHeight生效。异常值undefined、null、NaN和Infinity按照默认值处理。
卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。
元服务API： 从API version 11开始，该接口支持在元服务中使用。
系统能力： SystemCapability.ArkUI.ArkUI.Full
参数：
展开
| 参数名 | 类型 | 必填 | 说明 |
|---|---|---|---|
| value | Length | Array<any> | 是 | 圆角半径大小。 默认值：0 默认单位：vp 异常值undefined、null、NaN和Infinity按照[[0, 0], [0, 0], [0, 0], [0, 0]]处理。 |
示例

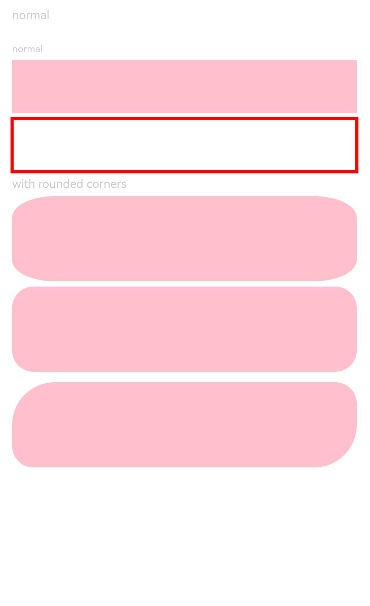

示例1（组件属性绘制）
使用fill、fillOpacity、stroke、radius属性分别绘制矩形的填充颜色、透明度、边框颜色、圆角。
// xxx.ets
@Entry
@Component
struct RectExample {
build() {
Column({ space: 10 }) {
Text('normal').fontSize(11).fontColor(0xCCCCCC).width('90%')
// 绘制90% * 50的矩形
Column({ space: 5 }) {
Text('normal').fontSize(9).fontColor(0xCCCCCC).width('90%')
// 绘制90% * 50矩形
Rect({ width: '90%', height: 50 })
.fill(Color.Pink)
// 绘制90% * 50的矩形框
Rect()
.width('90%')
.height(50)
.fillOpacity(0)
.stroke(Color.Red)
.strokeWidth(3)
Text('with rounded corners').fontSize(11).fontColor(0xCCCCCC).width('90%')
// 绘制90% * 80的矩形, 圆角宽高分别为40、20
Rect({ width: '90%', height: 80 })
.radiusHeight(20)
.radiusWidth(40)
.fill(Color.Pink)
// 绘制90% * 80的矩形, 圆角宽高为20
Rect({ width: '90%', height: 80 })
.radius(20)
.fill(Color.Pink)
.stroke(Color.Transparent)
}.width('100%').margin({ top: 10 })
// 绘制90% * 80矩形, 左上圆角宽高40,右上圆角宽高20,右下圆角宽高40,左下圆角宽高20
Rect({ width: '90%', height: 80 })
.radius([[40, 40], [20, 20], [40, 40], [20, 20]])
.fill(Color.Pink)
}.width('100%').margin({ top: 5 })
}
}
示例2（绘制渐变色矩形）
使用通用属性linearGradient、clipShape分别绘制渐变色矩形。
从API version 18开始，新增linearGradient、clipShape通用属性。
// xxx.ets
@Entry
@Component
struct RectExample {
build() {
Column({ space: 10 }) {
Column()
.width(100)
.height(100)
.linearGradient({
direction: GradientDirection.Right,
colors: [[0xff0000, 0.0], [0x0000ff, 0.3], [0xffff00, 1.0]]
})
.clipShape(new Rect({ width: 100, height: 100, radius: 40 }))
Rect()
.width(100)
.height(100)
// 设置矩形填充，如果需要显示背景的渐变色，请设置区域透明度.fillOpacity(0.0)
.fill(Color.Pink)
// 设置圆角为40
.radius(40)
.stroke(Color.Black)
// 设置渐变色，仅100*100的矩形区域生效，渐变色的边界不包含倒角
.linearGradient({
direction: GradientDirection.Right,
colors: [[0xff0000, 0.0], [0x0000ff, 0.3], [0xffff00, 1.0]]
})
}
}
}
示例3（使用不同参数类型绘制矩形）
width、height、radius、radiusWidth、radiusHeight等属性分别使用不同的长度类型绘制图形。
// xxx.ets
@Entry
@Component
struct RectExample {
build() {
Column({ space: 10 }) {
// 绘制90% * 50矩形，圆角半径为5
Rect({ width: '90%', height: '50', radius: '5' }) // 使用string类型
.fill(Color.Green)
// 绘制200 * 50的矩形框，圆角半径为5
Rect({ width: 200, height: 50, radius: 5 }) // 使用number类型
.fillOpacity(0)
.stroke(Color.Red)
.strokeWidth(3)
// 使用Resource类型从资源文件获取尺寸和圆角参数绘制矩形
Rect({
width: $r('app.string.RectWidth'), // 使用Resource类型，需用户自定义
height: $r('app.string.RectHeight'),
radius: $r('app.string.RectRadius')
})
.radiusWidth($r('app.string.RectRadiusWidth'))
.radiusHeight($r('app.string.RectRadiusHeight'))
.fill(Color.Green)
}.width('100%').margin({ top: 5 })
}
}
示例4（使用attributeModifier动态设置Rect组件的属性）
以下示例展示了如何使用attributeModifier动态设置Rect组件的fill、fillOpacity、stroke、strokeDashArray、strokeDashOffset、strokeLineCap、strokeLineJoin、strokeMiterLimit、strokeOpacity、strokeWidth和antiAlias属性。
// xxx.ets
class MyRectModifier implements AttributeModifier<RectAttribute> {
applyNormalAttribute(instance: RectAttribute): void {
// 填充颜色#707070，填充透明度0.5，边框颜色#2787D9，边框线段长度和间隙长度均为20，向左偏移15，线条两端样式为半圆，拐角样式使用尖角连接路径段，斜接长度与边框宽度比值的极限值为5，边框透明度0.5，边框宽度10，抗锯齿开启
instance.fill("#707070")
instance.fillOpacity(0.5)
instance.stroke("#2787D9")
instance.strokeDashArray([20])
instance.strokeDashOffset("15")
instance.strokeLineCap(LineCapStyle.Round)
instance.strokeLineJoin(LineJoinStyle.Miter)
instance.strokeMiterLimit(5)
instance.strokeOpacity(0.5)
instance.strokeWidth(10)
instance.antiAlias(true)
}
}
@Entry
@Component
struct RectModifierDemo {
@State modifier: MyRectModifier = new MyRectModifier()
build() {
Column() {
Rect()
.width(200)
.height(200)
.attributeModifier(this.modifier)
.offset({ x: 20, y: 20 })
}
}
}
