DevEco Studio支持黑盒覆盖率测试，不需要开发测试用例，将编译插桩的HAP包推到设备上，然后对该应用/元服务模拟用户操作，测试完成后可生成覆盖率报告，当前仅支持Stage模型。
使用约束
- DevEco Studio 6.0.1 Beta1版本前，仅支持对UIAbility进行覆盖率测试。
- 从DevEco Studio 6.0.1 Beta1版本开始，当继承的ExtensionAbility中存在onDump或onDestroy方法时，支持获取覆盖率数据。如果两个方法都不存在，则无法进行覆盖率测试。
- 覆盖率测试不支持开启混淆。
配置覆盖率过滤文件

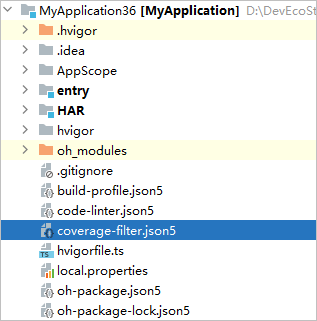

从DevEco Studio 5.1.0 Release版本开始，支持自定义参与覆盖率测试的文件。在工程目录下创建coverage-filter.json5文件，在文件中配置相关字段，DevEco Studio编译插桩时将按照coverage-filter.json5文件中的配置进行过滤。
修改配置文件后不会触发增量编译，需要重新编译插桩再测试。
[h2]coverage-filter.json5文件字段说明
coverage-filter.json5文件支持以下字段。
字段名称 | 可选/必选 | 类型 | 适用的覆盖率测试 | 含义 |
|---|---|---|---|---|
include | 可选 | 字符串数组 | 黑盒覆盖率测试 仪器覆盖率测试 本地覆盖率测试 | 配置参与覆盖率测试的文件或文件夹路径。
说明： include的优先级比exclude高。 |
exclude | 可选 | 字符串数组 | 黑盒覆盖率测试 仪器覆盖率测试 本地覆盖率测试 | 配置不参与覆盖率测试的文件或文件夹路径。
|
includeHar | 可选 | 字符串数组 | 黑盒覆盖率测试 仪器覆盖率测试 本地覆盖率测试 | 配置参与覆盖率测试的远程源码har包，不支持远程字节码har包，不支持通配符。 从26.0.0版本开始支持。 |
extraAbilities | 可选 | 对象数组 | 黑盒覆盖率测试 | 如果module.json5中配置的ability是通过import外部的ability类实现，同时在当前文件通过export导出，此ability无法生成黑盒覆盖率数据。可配置extraAbilities>path字段，填写外部的ability路径，生成黑盒覆盖率数据。支持相对路径，不支持通配符。示例如下。 从26.0.0版本开始支持。 |
extraAbilities字段示例：
// xxx.ets
import EntryAbility from './EntryAbility';
export default EntryAbility;
// coverage-filter.json5
{
"extraAbilities": [
{
"path": "entry/src/main/ets/entryability/EntryAbility.ets", // import的EntryAbility的相对路径
},
],
} [h2]coverage-filter.json5文件示例
// 26.0.0及以上版本
{
"include":[
"entry/src/main/ets/pages" // 无通配符，包括pages下所有文件
],
"exclude":[
"**/src/**/HspTest?.ets", // src目录下的HspTest1.ets、HspTest2.ets等文件
"**/src/**/*Test1.*", // src目录下所有文件名中有Test1.的文件
"**/src/**/utils" // src目录底下所有utils文件夹里的文件
],
"includeHar":[
"math"
],
"extraAbilities": [
{
"path": "entry/src/main/ets/entryability/EntryAbility.ets"
}
]
}
// 26.0.0以下版本
{
"include":[
"entry/src/main/ets/pages/aaa.ets"
],
"exclude":[
"entry/src/main/ets/pages"
]
} [h2]编译与安装
有两种方式进行编译与安装，DevEco Studio方式和命令行方式，具体步骤如下。
- 方式一：通过DevEco Studio进行编译与安装，从DevEco Studio 6.0.2 Beta1版本开始支持。

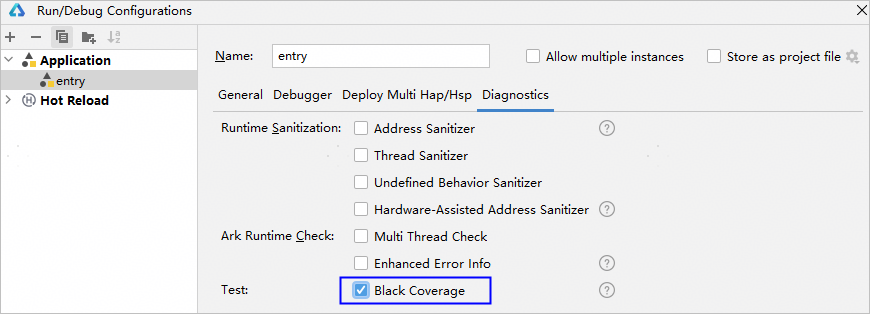

- 点击菜单栏Run > Edit Configurations > Diagnostics，勾选Black Coverage，开启黑盒覆盖率测试。
- 调试场景下，该配置不生效，运行的是未插桩的应用。
- attach调试和等待调试场景下，该配置会导致断点不准确，建议取消该配置。
- 点击工具栏
，DevEco Studio会启动编译插桩，并推包安装到设备上。
- 点击菜单栏Run > Edit Configurations > Diagnostics，勾选Black Coverage，开启黑盒覆盖率测试。
- 方式二：通过命令行进行编译与安装
- 执行hvigor插桩编译命令，编译后在{projectPath}/{moduleName}/.test/default/intermediates/ohosTest路径下会生成init_coverage.json文件，供后续生成覆盖率报告使用。
hvigorw --mode module -p module={moduleName@targetName} -p product={productName} -p buildMode=test -p ohos-test-coverage=true -p coverage-mode=black assembleHap --parallel --incremental --daemon- moduleName：执行测试的模块。
- targetName/productName：当前生效的target/product，可以通过点击DevEco Studio右上方
图标进行查看。
如果HAP依赖HSP，需要单独编译HSP，将以上命令的assembleHap替换为assembleHsp即可。
- 如果设备上已存在待测试的应用，先卸载应用，不存在则跳过此步骤，关于hdc工具的使用指导请参考hdc。
hdc uninstall {bundleName}- bundleName：设备上已安装的应用包名。
- 将插桩编译生成的HAP包安装到设备上，如果依赖HSP，需要同时安装HSP。
hdc install {SignedHapPath}- SignedHapPath：已签名的HAP包路径，默认在模块的build\{productName}\outputs\{targetName}目录下。
- 执行hvigor插桩编译命令，编译后在{projectPath}/{moduleName}/.test/default/intermediates/ohosTest路径下会生成init_coverage.json文件，供后续生成覆盖率报告使用。
[h2]进行测试
在设备上模拟用户操作，进行黑盒测试，测试完毕后，通过以下方式，生成覆盖率数据。
- 针对UIAbility和存在onDump方法的ExtensionAbility，执行命令生成覆盖率数据。UIAbility从DevEco Studio 5.1.0 Release版本开始支持，ExtensionAbility从DevEco Studio 6.0.1 Beta1版本开始支持。
hdc shell aa dump -c -l
- 针对UIAbility，退出应用，触发onDestroy()回调，生成覆盖率数据。
- 针对存在onDestroy方法的ExtensionAbility，Ability销毁时，触发onDestroy()回调，生成覆盖率数据。从DevEco Studio 6.0.1 Beta1版本开始支持。
- 针对UIAbility，支持通过EventHub接口通知UIAbility生成覆盖率数据。从DevEco Studio 6.0.2 Beta1版本开始支持。
const context = this.getUIContext().getHostContext() as common.UIAbilityContext; context.eventHub.emit('coverage');
从API 13开始，如果用户使用最近任务列表一键清理来关闭应用，将不会执行onDestroy()回调，导致获取不到覆盖率数据。
[h2]生成覆盖率报告
- 从设备上取出覆盖率数据json文件存放到电脑本地，该命令会将cache目录下的所有文件都保存到LocalPath目录下。
// 如果是应用则执行该命令，其中LocalPath非必填，如果不填写，默认存放在当前执行命令的目录 hdc file recv data/app/el2/100/base/{bundleName}/haps/{moduleName}/cache {LocalPath} // 如果是元服务则执行该命令，其中LocalPath必填 hdc file recv -b {bundleName} ls ./data/storage/el2/base/haps/{moduleName}/cache {LocalPath}- LocalPath：数据在电脑本地存放的路径。
在多模块相互跳转的场景下，只需要取最后退出的模块下生成的覆盖率数据json文件，但特殊场景下如多模块无跳转关系，则需要取每个独立模块下生成的覆盖率数据json文件。
- 生成覆盖率报告：
hvigorw collectCoverage -p projectPath={projectPath} -p reportPath={reportPath} -p coverageFile={projectPath}/{moduleName}/.test/default/intermediates/ohosTest/init_coverage.json#{LocalPath/bjc_cov_yyyyMMdd_HHmmss_SSS.json} -p patch={patchPath}- projectPath：工程路径。
- reportPath：指定的覆盖率报告文件生成路径。
- bjc_cov_yyyyMMdd_HHmmss_SSS.json：指定上一个步骤LocalPath目录下的一份最新的json文件，格式以bjc_cov开头，yyyyMMdd_HHmmss_SSS表示年月日_时分秒_毫秒。
- patchPath：可选参数，指定代码补丁文件路径，用于统计增量代码覆盖率。仅支持绝对路径，后缀必须为.patch或.diff，可以通过git diff等命令生成。从26.0.0版本开始支持。
在多模块相互跳转的场景下，需要取各模块的init_coverage.json文件路径，与bjc_cov_yyyyMMdd_HHmmss_SSS.json文件通过#拼接生成coverageFile参数。

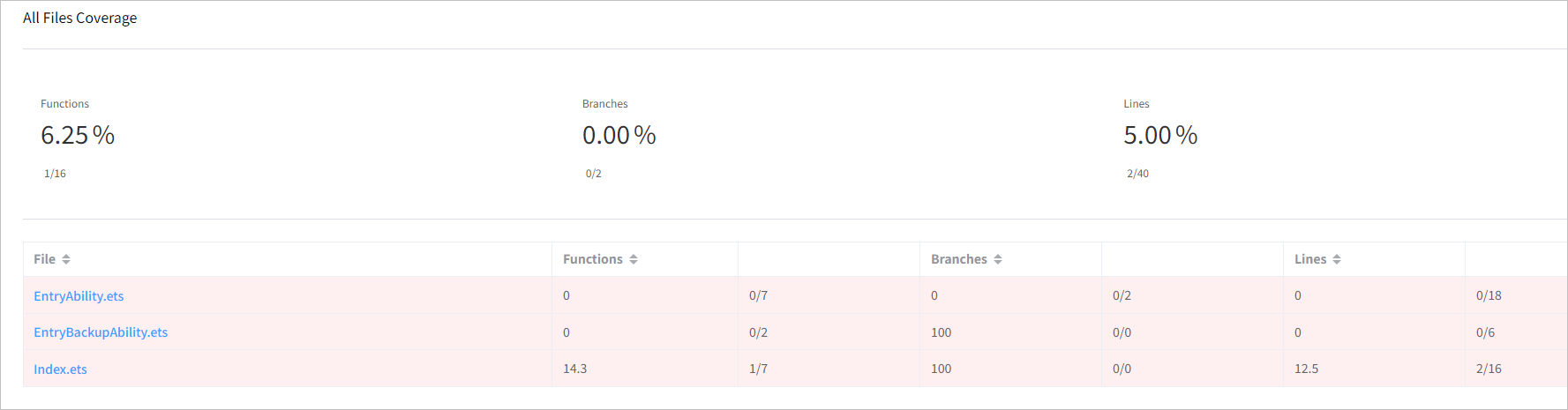

- 在本地找到报告文件路径并在浏览器中打开，查看代码覆盖率详情，关于覆盖率的计算方式请参考查看覆盖率报告。
查看覆盖率报告
执行覆盖率测试后，会生成两份报告，一份是html格式，用于可视化查看报告，一份是json格式，即coverageReport.json文件，记录了详细的覆盖率数据，文件中各字段的含义请参考覆盖率coverageReport.json文件。
[h2]覆盖率报告解读
测试覆盖率报告有三个测量维度，分别是：
- 函数覆盖率（Functions）：每个函数是否都已调用。
- 分支覆盖率（Branches）：每个流程控制的各个分支是否都已执行。
- 行覆盖率（Lines）：每个可执行代码行是否都已执行。
以下是关于三个测量维度的细节说明：
- 流程控制
常见的流程控制语句有if、while、do...while、switch、for等等，以及三目运算符（condition ? exprIfTrue : exprIfFalse），需要确保流程控制的每个边界情况（即分支）都被执行。
- 行（Lines of Source Code） vs 可执行代码行（Lines of Executable Code）
- “行覆盖率”中的行是指可执行代码行（Lines of Executable Code），而不是源文件中所有的行（含空行）（Lines of Source Code）。一般来说，包含语句的每一行都应被视为可执行行。
- 对于DevEco Studio的覆盖率测试引擎来说，只会统计方法内的语句，方法外的语句都不会被统计覆盖率。
- 方法内，如果某行存在可执行代码，则这一整行会被视为可执行代码行（+1）。
- 方法内，如果某行只包含标点符号{，会被视为可执行行（+1）。
- 方法内，如果某行只包含标点符号}、}) 或 }); ，会被视为非可执行行（+0）。
箭头函数在方法内时，可以正常统计覆盖率，如果作为参数声明，则无法统计该行覆盖率。

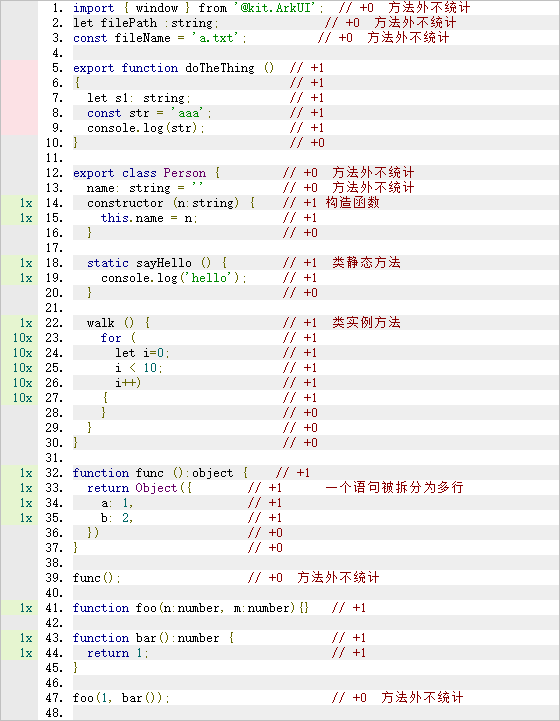

示例如下：
import { window } from '@kit.ArkUI'; // +0 方法外不统计 let filePath :string; // +0 方法外不统计 const fileName = 'a.txt'; // +0 方法外不统计 export function doTheThing () // +1 { // +1 let s1: string; // +1 const str = 'aaa'; // +1 console.log(str); // +1 } // +0 export class Person { // +0 方法外不统计 name: string = '' // +0 方法外不统计 constructor (n:string) { // +1 构造函数 this.name = n; // +1 } // +0 static sayHello () { // +1 类静态方法 console.log('hello'); // +1 } // +0 walk () { // +1 类实例方法 for ( // +1 let i=0; // +1 i < 10; // +1 i++) // +1 { // +1 } // +0 } // +0 } // +0 function func ():object { // +1 return Object({ // +1 一个语句被拆分为多行 a: 1, // +1 b: 2, // +1 }) // +0 } // +0 func(); // +0 方法外不统计 function foo(n:number, m:number){} // +1 function bar():number { // +1 return 1; // +1 } foo(1, bar()); // +0 方法外不统计
- 测试覆盖率报告左侧的标识：
- 灰色：不统计覆盖率。
- 粉色：语句/函数未覆盖。
- 绿色：语句/函数覆盖。
- Nx：表示当前可执行代码行被执行了N次。
- 通过注释语法忽略指定代码
代码中的某些分支可能很难、甚至无法测试，DevEco Studio提供了instrument ignore * 语法来进行忽略，使得某些代码不计入覆盖率。
使用时需先清除缓存，点击菜单栏Build -> Clean Project。
- 忽略文件：在源文件中加入注释 // instrument ignore file或者 /* instrument ignore file */，加入注释后，该文件不再插桩，覆盖率报告也不会有该文件。
- 忽略代码块、class、function等：在代码块前加入/* instrument ignore next */或者// instrument ignore next即可忽略。
- 忽略if/else分支：在条件表达式前加上// instrument ignore if或者/* instrument ignore if*/（忽略if），// instrument ignore else或者/* instrument ignore else*/（忽略else）。
import {testA} from './Index' // instrument ignore file 忽略整个文件 // instrument ignore next 忽略代码块 export function sum(a:number,b:number){ return a+b; } sum(1,2); let a = 1; // instrument ignore else 忽略else分支 if (a!=1) { // do something console.log('BBB'); }else { console.log('AAA'); } // instrument ignore if 忽略if分支 if (a==1) { // do something console.log('BBB'); }else { console.log('AAA'); }
[h2]覆盖率coverageReport.json文件
覆盖率coverageReport.json文件记录了详细的覆盖率数据，文件中各字段的含义如下。
在阅读本文前，请先查看覆盖率报告解读，了解行覆盖率、分支覆盖率和函数覆盖率的相关概念和统计方式。
- summary字段记录了本次测试的覆盖率，包括行覆盖率、函数覆盖率和分支覆盖率，示例如下。
{ "summary": { "lines": { // 行数总览 "total": 43, // 可执行行代码行数 "covered": 12, // 覆盖数量 "pct": 27.91 // 行覆盖率 }, "functions": { // 函数总览 "total": 17, // 函数数量 "covered": 4, // 覆盖数量 "pct": 23.53 // 函数覆盖率 }, "branches": { // 分支总览 "total": 2, // 分支数量 "covered": 0, // 覆盖数量 "pct": 0 // 分支覆盖率 } }, } - files是个数组，记录了所有文件的详细覆盖率数据，数组中的每个元素对应一个文件。以一个文件为例，各字段含义如下。
{ "files": [ { "version": "bjc v1.0.0", // 覆盖率算法版本 "versionCode": 10000, // 覆盖率算法版本代码 "path": "D:/DevEcoStudioProjects/MyApplication36/application/src/main/ets/applicationability/ApplicationAbility.ets", // 文件路径 "hash": "6828362e96a78934b93db4b980fa5ad83af85a111bf187e74da89ae0c0ec613a", // 文件内容hash值 "lineCnt": 44, // 当前文件总行数 "count": 0, // 执行次数 "projectPath": "D:/DevEcoStudioProjects/MyApplication36", // 工程路径 "functions": [], // 函数集合 "exeLine": {}, // 可执行代码行 "summary": {} // 单个文件的覆盖率详情 }, ] }
- functions
functions是个数组，记录了文件中所有函数的详细覆盖率数据，数组中的每个元素对应一个函数。
"functions": [ { "name": "ApplicationAbility.onCreate", // 函数名称，如果是匿名函数，name是anonymous_N "count": 0, // 函数执行次数 "regions": [], // 对应代码区域 "branches": [], // 分支 "ignored": 0, // 函数忽略次数 "index": 0 // 函数在整个文件中的位置，从0开始排序 }, ]- regions
regions是一个可执行行数组，数组可能有一个元素、两个元素或多个元素。
第一个元素是该方法对应的代码区域，如果不止一个元素，后面的元素是方法内的可执行代码区域。元素中每个字段的含义如下。
"regions": [ { "startLoc": { // 开始代码位置 "line": 8, // 起始行号 "col": 3 // 起始列号 }, "endLoc": { // 结束代码位置 "line": 10, // 结束行号 "col": 4 // 结束列号 }, "count": 0, // 执行次数 "ignored": 0 // 忽略次数 } ]- 如果方法内没有任何实现，是个空方法，则regions数组只有一个元素，即方法对应的代码区域，示例如下。

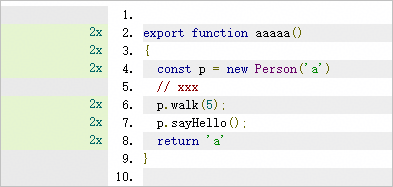

{ "name": "dddd", "count": 1, "regions": [ { "startLoc": { "line": 31, "col": 1 }, "endLoc": { "line": 33, "col": 2 }, "count": 1, "ignored": 0 } ], }, - 如果方法内只有一个代码区域，则regions数组有两个元素，示例如下。
{ "name": "aaaaa", "count": 2, "regions": [ { // 方法对应的代码区域 "startLoc": { "line": 2, "col": 1 }, "endLoc": { "line": 9, "col": 2 }, "count": 2, "ignored": 0 }, { // 可执行代码区域 "startLoc": { "line": 4, "col": 3 }, "endLoc": { "line": 9, "col": 2 }, "count": 2, "ignored": 0 } ], } - 如果方法内存在多个代码区域，则每新增一个代码区域，regions数组就增加一个元素，示例如下。
{ "name": "bbb", "count": 1, "regions": [ { // 方法对应的代码区域11-18行 "startLoc": { "line": 11, "col": 1 }, "endLoc": { "line": 18, "col": 2 }, "count": 1, "ignored": 0 }, { // 第一个可执行代码区域13-15行 "startLoc": { "line": 13, "col": 13 }, "endLoc": { "line": 15, "col": 4 }, "count": 0, // 由于flag是false，代码未执行 "ignored": 0 }, { // 第二个可执行代码区域15-17行 "startLoc": { "line": 15, "col": 10 }, "endLoc": { "line": 17, "col": 4 }, "count": 1, // 代码被执行 "ignored": 0 } ], }
- 如果方法内没有任何实现，是个空方法，则regions数组只有一个元素，即方法对应的代码区域，示例如下。
- branches
branches是个分支数组，会将if和switch case这种条件判断语句相关的代码块放入数组中，数组中每个元素的字段含义如下。
"branches": [ { "startLoc": { // 开始代码位置 "line": 46, // 起始行号 "col": 10 // 起始列号 }, "endLoc": { // 结束代码位置 "line": 46, // 结束行号 "col": 11 // 结束列号 }, "trueCount": 0, // 该行满足条件的已执行次数，0表示未执行 "falseCount": 1, // 该行不满足条件的已执行次数，0表示未执行 "group": [ // 分组，if语句不涉及分组，switch case涉及分组 0, // group:[0,1]，表示branches数组的0号和1号元素属于一个switch case 1 ], "ignored": 0 // 忽略次数 } ]示例一：调用eeee(2)。

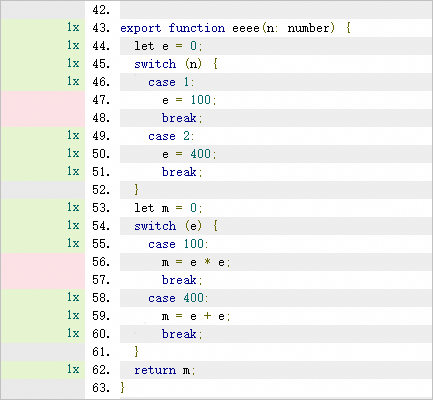

{ "name": "eeee", "count": 1, "regions": [ // ... ], "branches": [ { "startLoc": { "line": 46, "col": 10 }, "endLoc": { "line": 46, "col": 11 }, "trueCount": 0, // 该行条件未执行 "falseCount": 1, // 该行已执行，但不满足条件 "group": [ // 0和1号元素属于1个switch case，2和3号元素属于另一个switch case 0, 1 ], "ignored": 0 }, { "startLoc": { "line": 49, "col": 10 }, "endLoc": { "line": 49, "col": 11 }, "trueCount": 1, "falseCount": 0, "group": [ 0, 1 ], "ignored": 0 }, { "startLoc": { "line": 55, "col": 10 }, "endLoc": { "line": 55, "col": 13 }, "trueCount": 0, "falseCount": 1, "group": [ 2, 3 ], "ignored": 0 }, { "startLoc": { "line": 58, "col": 10 }, "endLoc": { "line": 58, "col": 13 }, "trueCount": 1, "falseCount": 0, "group": [ 2, 3 ], "ignored": 0 } ], }示例二：调用bbb(2)和bbb(-1)，该方法触发两次。

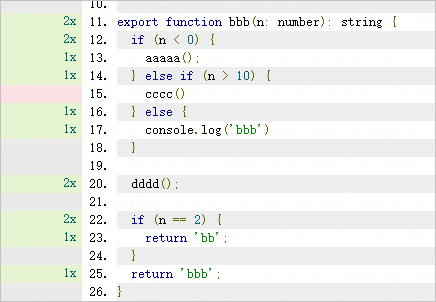

branches的0号元素，对应12行，trueCount和falseCount都为1，表示该行触发了两次，一次满足条件，一次不满条件。
{ "name": "bbb", "count": 2, "regions": [ // ... ], "branches": [ { "startLoc": { "line": 12, "col": 7 }, "endLoc": { "line": 12, "col": 12 }, "trueCount": 1, "falseCount": 1, "group": [], "ignored": 0 }, { "startLoc": { "line": 14, "col": 14 }, "endLoc": { "line": 14, "col": 20 }, "trueCount": 0, "falseCount": 1, "group": [], "ignored": 0 }, { "startLoc": { "line": 22, "col": 7 }, "endLoc": { "line": 22, "col": 13 }, "trueCount": 1, "falseCount": 1, "group": [], "ignored": 0 } ] }
- regions
- exeLine
exeLine记录了所有可执行行的行号，示例如下。
生成的exeLine为：
"exeLine": { "0": 2, "1": 3, "2": 4, "3": 6, "4": 7, "5": 8, } - summary
summary记录了单个文件的覆盖率详情。
"summary": { "lines": { // 行数总览 "total": 10, // 可执行代码行数 "covered": 5, // 覆盖数量 "pct": 50, // 行覆盖率 "executedLineCount": [ // 代码行执行次数，-1表示该行不被统计，0表示未执行，1-N表示执行1-N次 -1, -1, -1, 0, -1, 1, 0, 2, 2, -1, 1, 1, 0, 0, 0, -1 ] }, "functions": { // 函数总览 "total": 6, // 函数数量 "covered": 5, // 覆盖数量 "pct": 83.33 // 函数覆盖率 }, "branches": { // 分支总览 "total": 2, // 分支数量 "covered": 1, // 覆盖数量 "pct": 50 // 分支覆盖率 } }
